고급 완전 자동 콜드 코어 박스 코어 슈팅 머신. 수평 곰팡이 이별

◆ 장비 소개 :

[완전 자동 콜드 코어 박스 코어 슈팅 머신. 수평 곰팡이 이별]

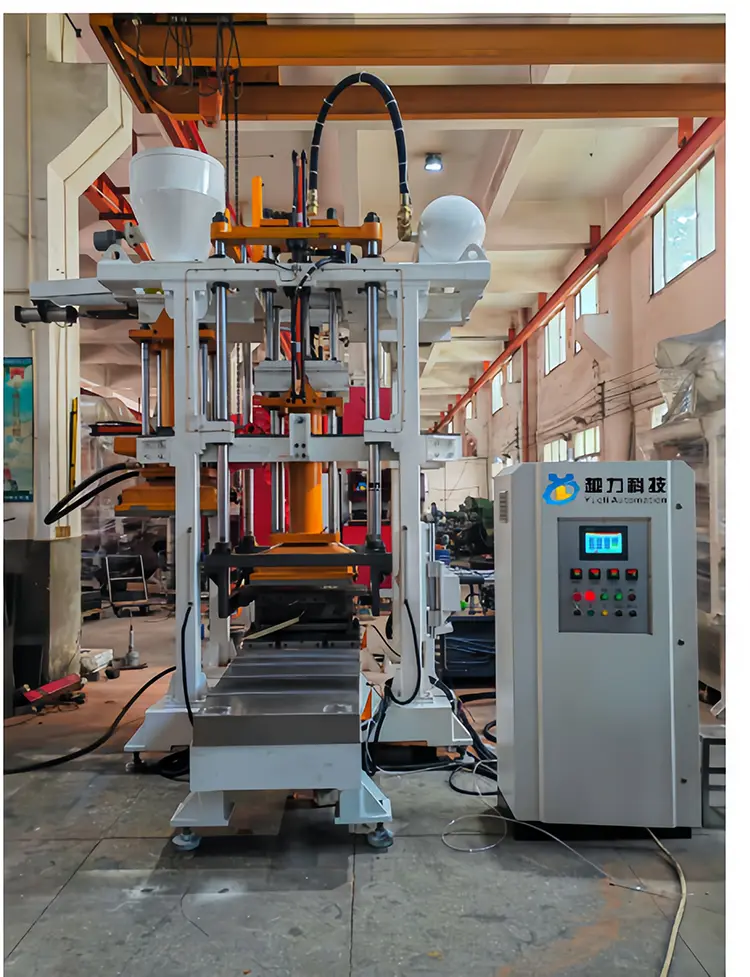

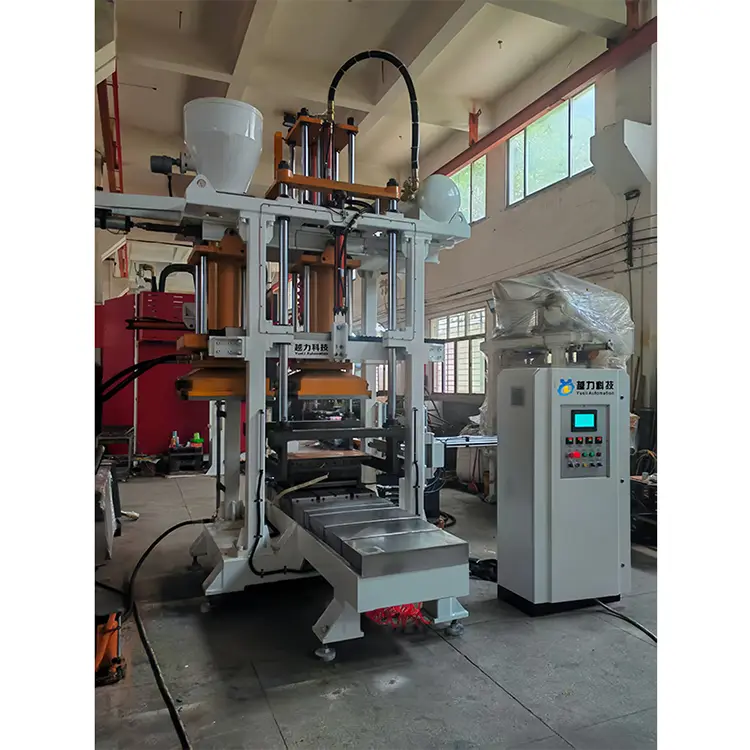

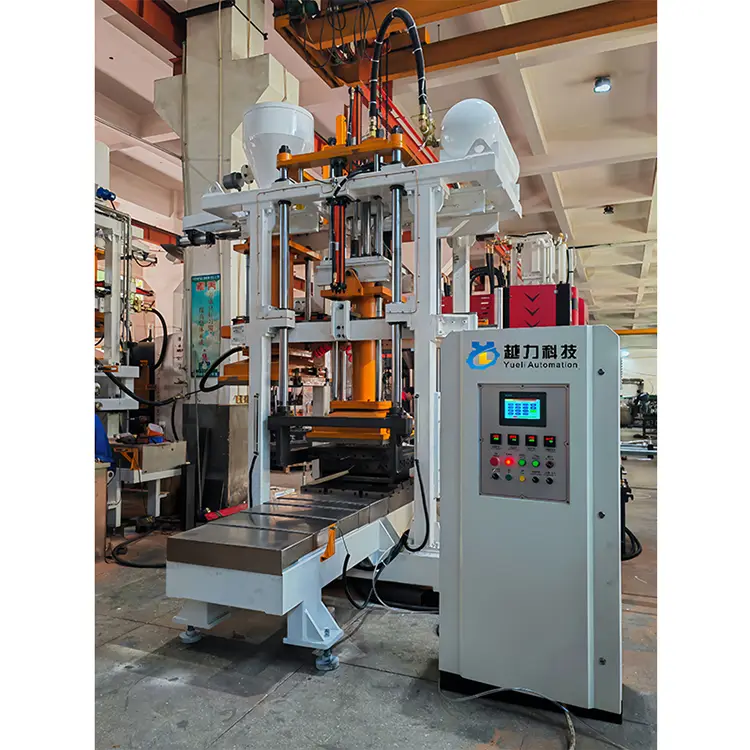

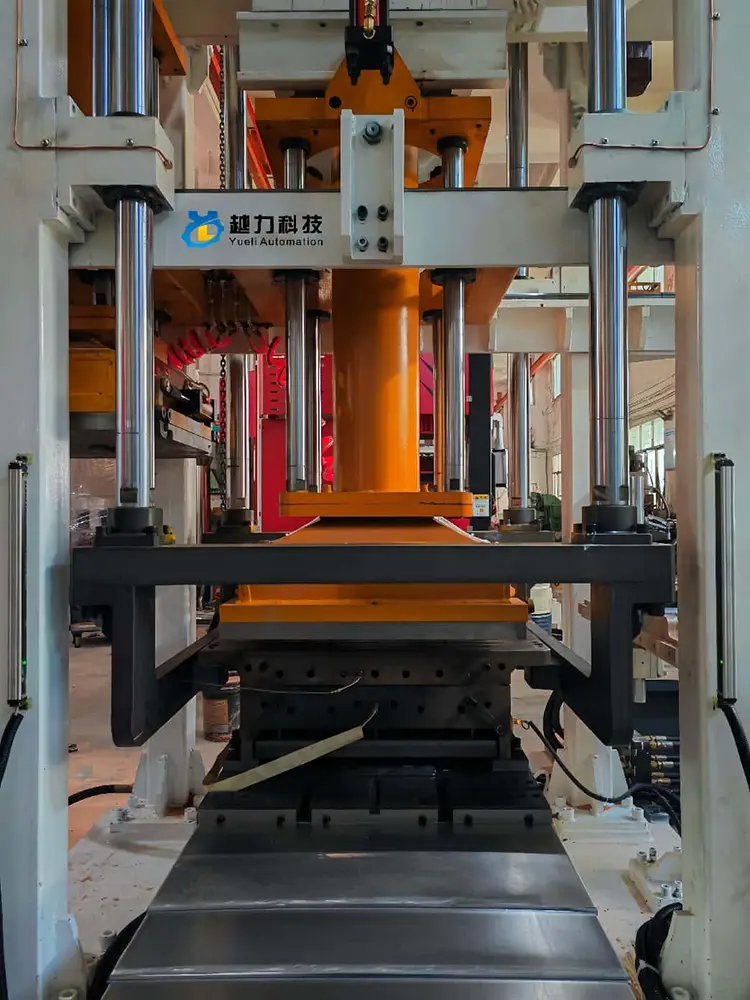

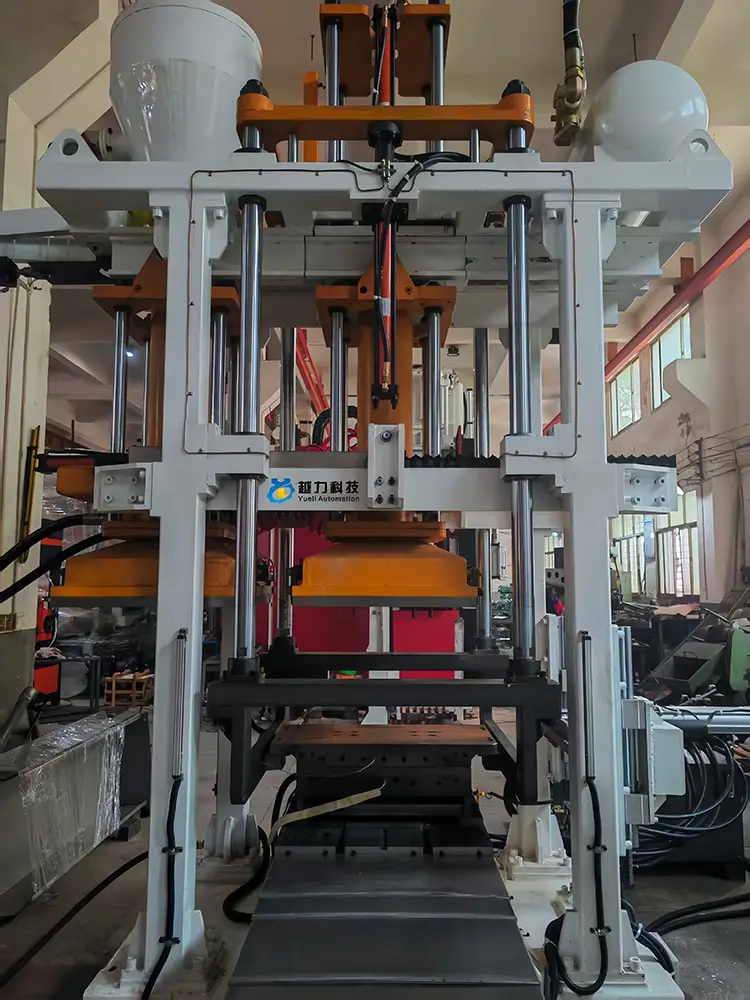

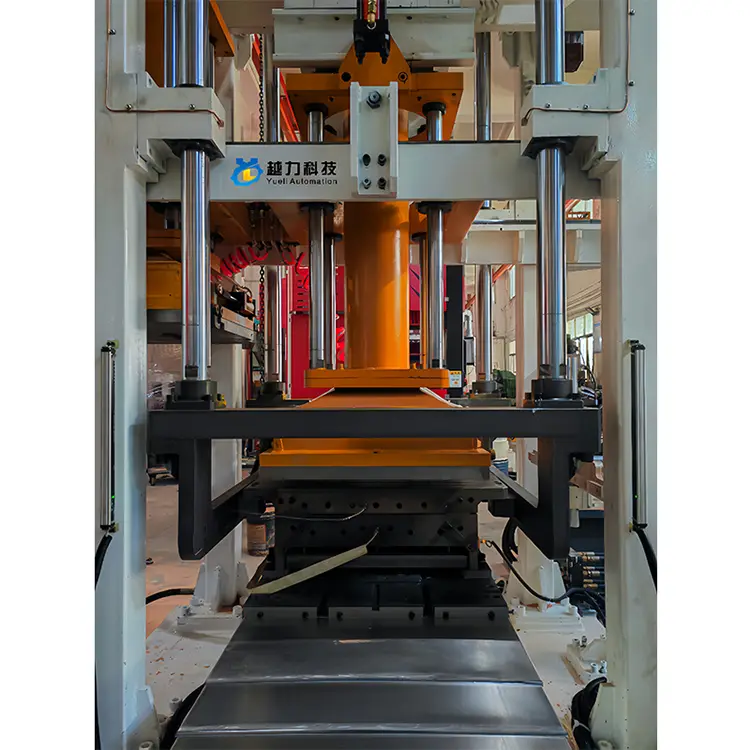

YL1080H-40A 완전 자동 콜드 코어 박스 코어 슈팅 머신 [우수한 수직 모래 사격. "곰팡이의 수평 이별.

프로그래밍 가능한 PLC 프로그램 제어 시스템. 서보 정밀 유압 시스템. 선형 가이드 슬라이딩 머신 외부에서 코어 제거. 엘리베이터 유도 모래 첨가

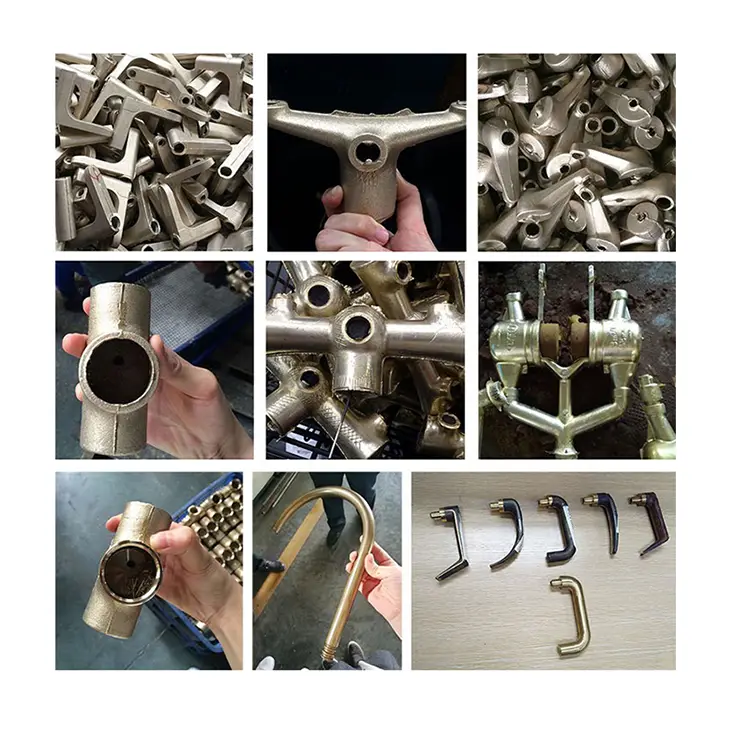

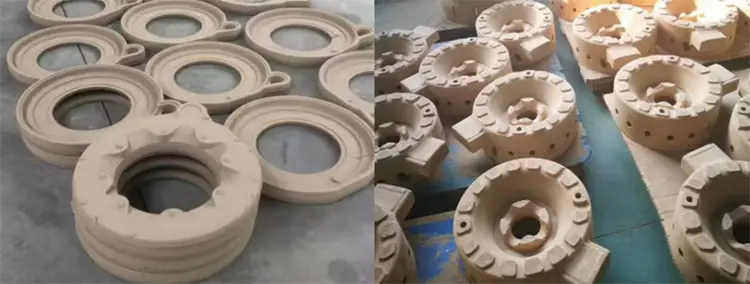

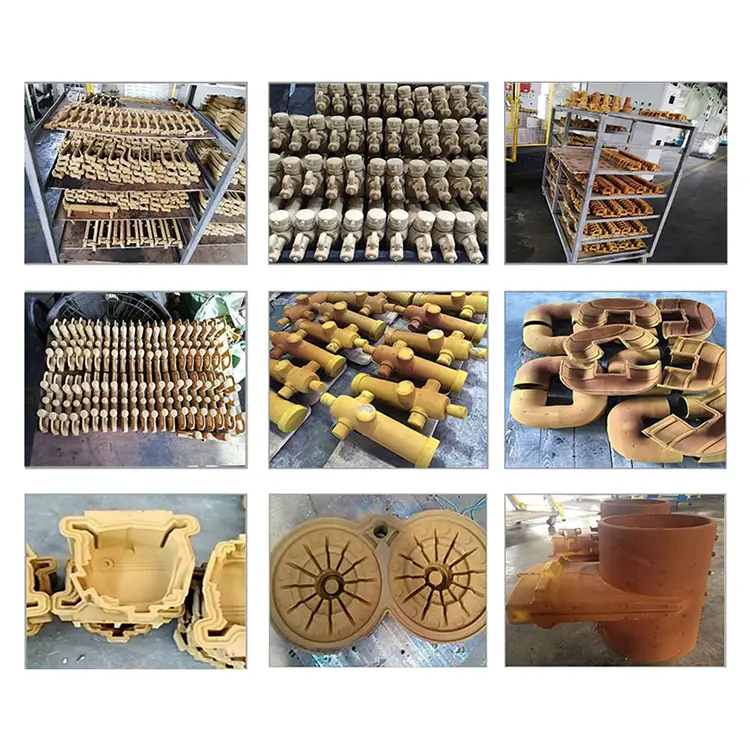

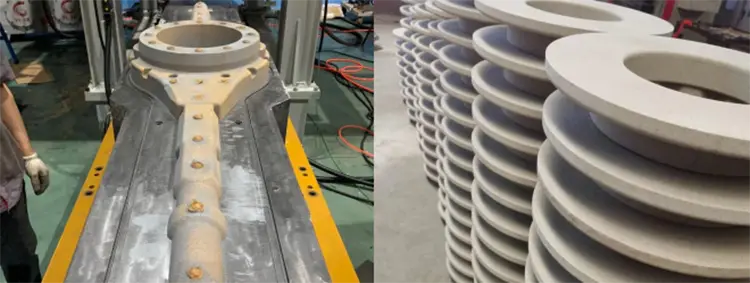

완전 자동 콜드 코어 슈팅 머신 (수평 곰팡이 이별)은 우수한 수직 모래 촬영을 특징으로합니다. 금형의 수평 이별. 하부 금형의 정밀 선형 가이드는 코어 복용을 위해 제거됩니다. 지능형 감지 모래 첨가 기계, 완전 자동/수동 작동 콜드 코어 박스 코어 제조 장비는 혼합 된 원시 모래를 코어 박스에 주입하고 가스를 불고 빠르게 경화시켜 단단하고 부드러운 표면을 달성하는 원리에 따라 작동합니다. 정확한 치수를 가진 고품질 모래 코어 쉘 코어 제품은 밸브 화재 방지, 주철 쉘 곰팡이 스택 캐스팅 및 새로운 에너지 알루미늄 합금의 정밀 주조와 같은 산업에서 널리 사용됩니다.

◆ 주요 장비 사양 및 모델

①일 660H-25A ②일 870H-25A ③YL1080H-40A ④YL1210H-50A ⑤YL1512H-50A

◆ 주요 장비 기능 [YL1080H-40A 콜드 코어. "스키드 조향 외부의 핵심 샘플링.

1. 우수한 수직 샌드 블라스팅. 곰팡이의 수평 이별. 독일 지멘스 제어 시스템

2. Inovance Servo 정밀 유압 시스템, 대만 Airtac 정밀 공압 시스템

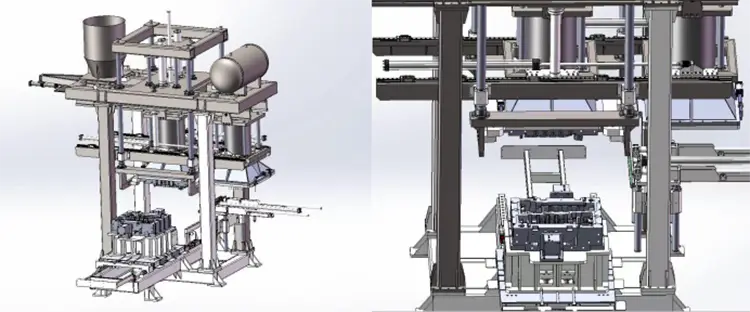

3. 코어는 하단 다이의 정밀 선형 가이드 슬라이딩 머신의 외부에서 가져오고 지능형 감지 모래 첨가 기계가 사용됩니다.

4. 전체 장비 패널의 통합 연기 및 먼지 제거 설계가 장착 된 고급 환경 친화적 주조 기계

◆ 주요 장비 기술 매개 변수 [YL1080H-40A 콜드 코어] "스키드 조향 외부의 코어 샘플링.

◆ 장비 작업 절차 [YL1080H-40A 콜드 코어. "스키드 조향 외부의 핵심 샘플링.

낮은 금형 입력 → 금형 닫기 [하향 압력] → 조합 모듈 입구 [코어 풀링 모듈] → 모래 주입 헤드 진입 → 모래 주입 헤드 하향 압력 → 모래 주입 → 모래 주입 헤드 배기 → 모래 주입 헤드 상승 → 모래 주입 헤드 입구 → 모래 주사 헤드 로딩/모래 주입 헤드 로딩/모래 주입 헤드 상승

모래 스크래핑 (세정) → 공기 주입 헤드의 하향 압력 → 공기 주입 → 공기 주입 → 모래 코어의 고화 → 결합 모듈의 회복 (코어 제거 및 재설정) → 상단 금형 (곰팡이에 남아있는 모래 금형) → 첫 번째 곰팡이 개구부 20-50mm (모래 코어 데드 개방) → 두 번째 금형 개구부/공기 주입 → 공기 주입 → 모래 주형 제목 외출 (샌드 arnection). Core Demolding) → 기계 외부의 코어 제거 → ⒆ 안전한 코어 제거 시간 → 낮은 금형 재설정 상단 코어 재설정

◆ 장비 구성 [YL1080H-40A 콜드 코어. "스키드 조향 외부의 핵심 샘플링.

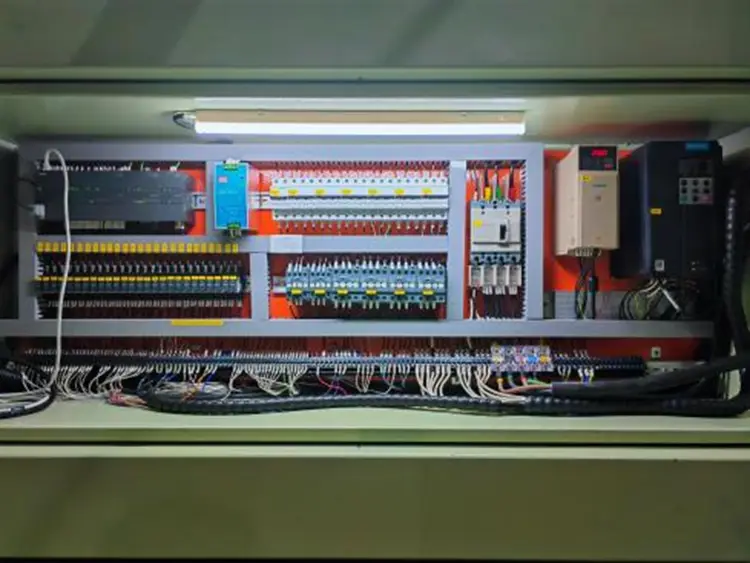

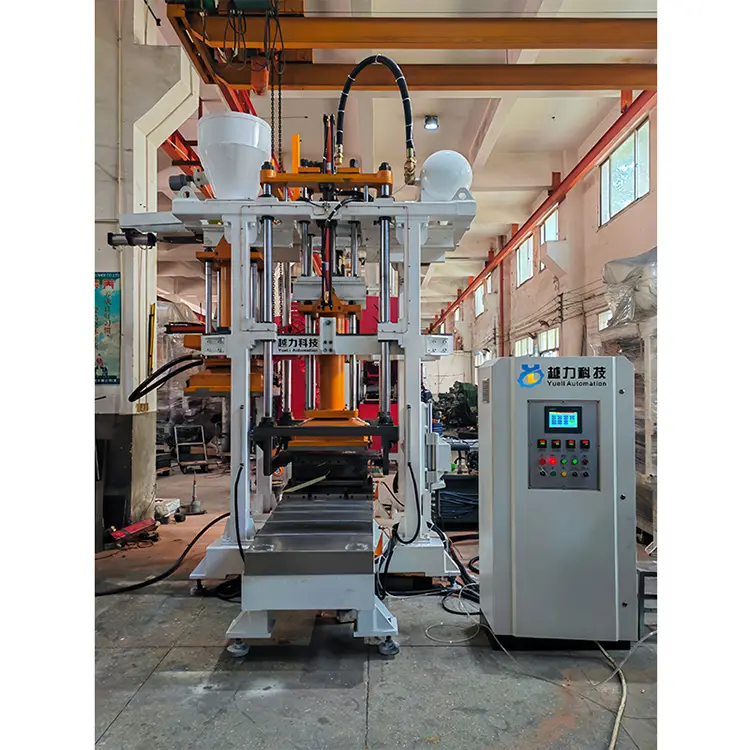

1. 전기 제어 시스템 : 독일 지멘스의 고급 작동 전기 제어 시스템 (터치 스크린 및 프로그램 분할 유형)

Siemens 시리즈 하이 엔드 스위치 버튼 [시작 버튼, 로타리 기어 스위치]

2. 유압 시스템 : Huichuan Servo Precision Stepless Speed ​​Change 유압 시스템, 대만 브랜드 유압 구성 요소

3. 공압 시스템 : 대만 에어 타스 정밀 공압 시스템 [실린더. 전자기 밸브. 에어 소스 프로세서

4. 분무 시스템 : 순수한 수입 일본 SMC 정밀 분무 처리 시스템. SMC 코어 공압 성분

5. 저전압 전기 기기 : 스나이더 저전압 전기 기기. Omron 근접 스위치. 대만 Mingwei 전원 스위치

5. 안전 제어 : 개구부 및 닫는 금형의 움직이는 부분에는 유도 안전 조명 커튼이 장착되어 있습니다.

6. 윤활 시스템 : 개구부 및 닫는 금형의 주요 이동 부분에는 자동 오일 분사 윤활 시스템이 장착되어 있습니다.

7. 압력 디스플레이 : 장비의 동작 압력과 모래 사격 압력이 독립적으로 표시됩니다.

8. 장비 외관 : 분말 코팅 및 베이킹 바니시. 고급 페인트 표면 처리

◇ 기타 세부 구성 :

[1] PLC 터치 스크린 : 독일 Siemens

[2] 프로그램 센터 프로세서 : Siemens, Germany

[3] 푸시 버튼 스위치 : Siemens, Germany

[4] AC 컨택 터 : 슈나이더

[5] 릴레이 : 슈나이더

[6] 근접 스위치 오론

[7] 스위칭 전원 공급 장치 : Mingwei, 대만

◆ 장비의 주요 특징 및 장점 [YL1080H-40A 콜드 코어. "스키드 조향 외부의 핵심 샘플링.

PRECISION 및 안정성 : YL1080H-40A COND CORE CORE SHOOK SHOOK MACHINE의 전반적인 구조는 우수하고 엄격한 제조 공정으로 정밀 및 안정성의 고등 표준 기계 구조 설계 원리를 채택합니다. 고정밀 정밀 처리 장비를 사용하며 이동 부품의 구조는 매우 정확합니다. 전체 기계 구조는 오랫동안 안정적이고 내구성이 뛰어납니다.

◇ 우수한 샌드 블라스팅 : YL1080H-40A 콜드 코어 샌드 블라스팅 기계에는 장비의 압력 보유 사격에 의존하는 우수한 수직 샌드 블라스팅 방법이 있습니다.

모래의 원리와 수지 모래의 자연 중력 효과; 금형에는 3면에 동시에 빠르고 부드러운 배기 방법이 장착되어 있습니다. 핵심 제작 공정은 가장 짧은 시간 안에 금형 공동을 채울 수 있습니다. 모래 코어는 단단하고 가득 차고 매끄럽고 코어 제작 수율이 높습니다.

지능적이고 효율적인 : YL1080H-40A 콜드 코어 슈팅 머신에는 높은 수준의 자동화가 특징입니다. 하단 금형에서 코어를 제거하기위한 정확한 선형 가이드가 장착되어있어 코어 제거가 쉽고 고도로 자동화됩니다. 한 사람이 여러 기계를 작동시켜 안정성, 부드러움, 효율성 및 안전을 보장 할 수 있습니다.

높은 수익률 : YL1080H-40A 콜드 코어 코어 사격 기계는 우수한 수직 모래 사격 방법, 고급 정밀 기계 구조, 높은 밀봉 성능, 강한 모래 사격 힘, 단단하고 부드러운 모래 코어, 정확한 치수 및 높은 수율의 고품질 모래 코어를 특징으로합니다. 주조의 가공 허용량을 효과적으로 제어 할 수 있습니다.

High-End Environmental Protection : YL1080H-40A 콜드 코어 주입 성형기는 주조 기계에 대한 높은 환경 보호 표준을 채택합니다. 장비 설계 과정에서 생산 공정에서 연기 및 먼지에 대한 높은 환경 보호 요구 사항이 포괄적이고 세 심하게 고려되었습니다. 연기와 먼지는 처리를 위해 균일하게 통합되었으며, 설계된 높은 환경 보호 캐스팅 기계는 캐스팅 워크샵의 환경을 효과적으로 향상시켰다.

◇ 절묘하고 내구성이 뛰어난 : YL1080H-40A Cold Core Shooting Machine의 설계 프로세스는 장비의 서비스 수명을 완전히 고려했습니다. 다른 구성 요소는 다양한 사용 요구 사항에 따라 높은 표준과 합리적인 재료로 제조됩니다. 열처리 요구 사항 및 외관 세부 사항은 잘 처리되어 장비가 오랫동안 정밀도를 유지하고 안정적이고 매끄럽게 유지하며 절묘한 세부 사항을 갖도록합니다.

◇ 적용 가능한 재료 : Shot Dry Sand [마른 페놀 수지 모래]

◆ 장비 작동 및 사용 :

(1) 공기 흡입 파이프 및 전원 공급 장치 (3 단계 380V, 50Hz)가 올바르게 연결되어 있는지 확인하십시오.

(2) 설치 후 장비의 먼지를 제거하십시오. 도구 및 기타 선 드라이.

gearts 장비가 금형이 열릴 때의 초기 위치에 있는지 여부는 연산자의 안전을 보장합니다.

machine 기계에 금형 (코어 박스)을 설치하십시오. 어쨌든 공기 밸브 (장비에 공기 공급)를 열기 전에 설치로드를 기계 작업 테이블과 모래 주입 헤드 사이의 공간으로 밀어 손상을 피하고 인력 안전을 보장해야합니다.

main 주 전원 스위치와 모든 제어 회로 스위치를 닫고 조명 작업 표시등을 점검하십시오. 제어판의 전원 신호 표시등이 정상인지 확인하십시오.

(6) 주 흡기 밸브를 열고 공기관의 공기 압력이 6 ~ 7kpa의 정상 범위 내에 있는지 확인하십시오.

기계의 작동 모드를 수동 모드로 전환하고 기계의 각 이동 부분이 부드럽고 정상적으로 작동하는지 수동으로 디버깅하십시오.

곰팡이 개방 및 닫기 동작이 매끄럽지 않은지 여부에 관계없이 곰팡이의 특성에 따라 합리적인 금형 개방 시간을 설정하십시오.

hovided 결합 된 모듈의 사전 및 후퇴 동작이 매끄럽고 있는지 확인하십시오. 모듈의 이동에 따라 합리적인 사전 및 후퇴 시간을 설정

Sand Sand Shooting Head의 사전 및 후퇴 행동이 매끄럽지 않은지 여부에 관계없이 모래 사격장의 스트로크에 따라 합리적인 사전 및 후퇴 시간을 설정하십시오.

sandblasting 샌드 블라스팅 작업이 정상인지 아닌지 여부에 관계없이 샌드 블라스팅 작업에 대한 곰팡이의 특성에 따라 합리적인 샌드 블라스팅 시간을 설정하십시오.

⑤ 모래 주입 헤드의 배기가 적절하게 작동하는지 여부는 일반적으로 모래 박스 배기 시간에 대해 8 ~ 10 초로 설정됩니다.

wher 하부 금형의 사전 및 후퇴 동작이 매끄럽지 않은지 여부에 관계없이 하부 금형의 스트로크에 따라 합리적인 사전 및 후퇴 시간을 설정하십시오.

⑦ 이젝터 동작이 정상이고 코어가 제대로 작동하는지 확인하십시오. 곰팡이의 특성에 따라 합리적인 코어 이젝터 시간 설정

⑧ 작동 모드를 단일 작업으로 전환하면 기계가 자동으로 순환하고 부하없이 여러 번 실행됩니다. 기계의 모든 동작이 조정되고 순서대로, 안정적이며 매끄 럽는지 확인하십시오.

◆ 운영 과정에서의 예방 조치 :

테스트가 실행되기 전에 기계의 먼지를 제거하고 작동 중 오작동을 방지하기 위해 남은 도구 나 다른 잔해물을 제거해야합니다.

작동을 시작하기 전에 기계의 모든 부분에서 볼트의 상태를주의 깊게 점검하고 조여야합니다.

⑶ 작업을 시작하기 전에 모든 움직이는 부품이 초기 정상 위치에 있는지 확인하십시오.

⑷ 기계 고장의 경우 즉시 중지하고 정지 버튼을 누르고 전력 및 가스 공급이 차단되고 유지 보수가 수행됩니다. 전기 회로 조인트가 느슨하고 기계 구성 요소가 손상되었는지 여부를 자주 확인해야합니다.

(6) 비전문가는 전기 제어 캐비닛을 마음대로 열거나 기타 품목을 내부에 배치 할 수 없습니다.

훈련을 받고 기계의 구조, 작업 원칙 및 운영 규칙을 운영하기 전에 익숙해 져야합니다. 다른 사람은 기계를 마음대로 작동 할 수 없습니다.

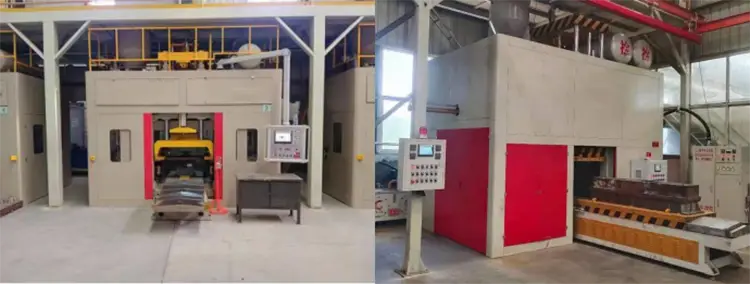

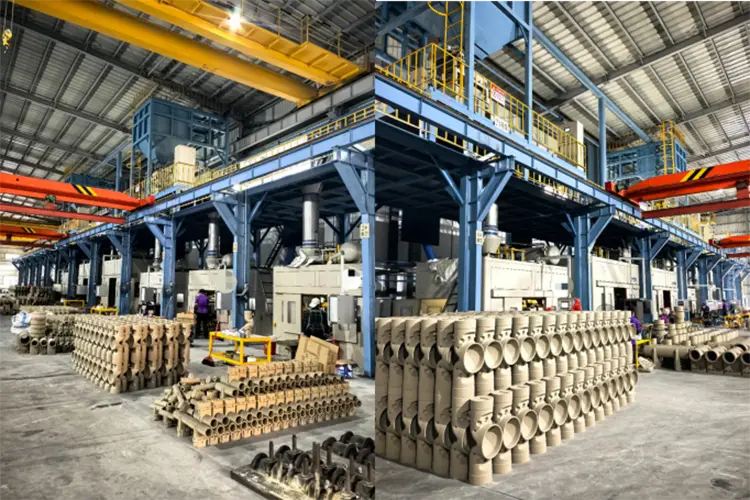

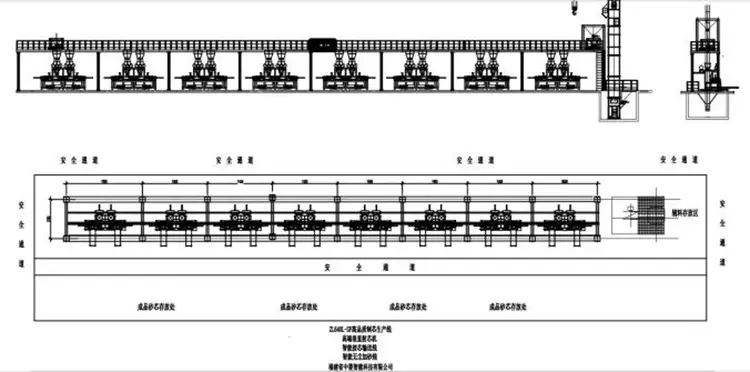

◆ 고품질 완전 자동 수직 코어 촬영 기계 생산 라인 :

사례 기능 :

① 고품질, 고 지능 및 고유 환경 보호 캐스팅 기계. 전체 패널은 흡연 및 먼지 제거 기능을 통합합니다.

컨베이어 벨트를위한 지능형 연속 코어 연결. 장비에는 높은 수준의 자동화가 있습니다. 노동을 구하십시오

③ 엘리베이터 + 정밀 트랙 지능형 감지 모래 첨가. 워크숍은 효율적이고 편리하며 깨끗합니다

core 핵심 작업장의 전반적인 환경 보호 시스템. 고효율 흡연 및 먼지 제거. 워크숍 환경 보호 표준

Core 코어 제작 영역 데이터 저장 및 출력. 칩 제조의 디지털화를 실현하십시오. 정보 기반 관리.
