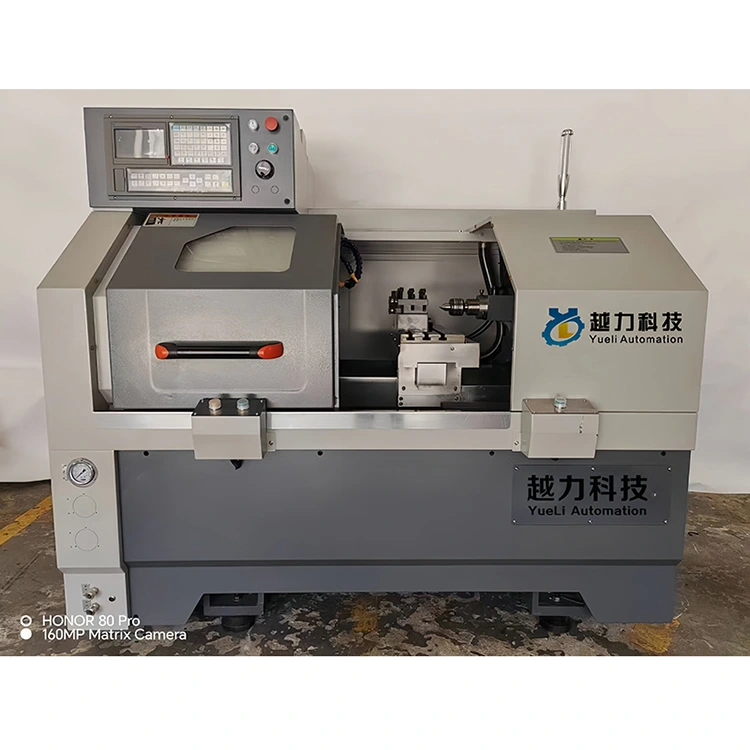

평평한 침대 도구 설정 기계

일련 번호

이름

매개 변수

다른 설명

1

제어 시스템

huaxing 시스템

2

메인 샤프트

회전 속도는 분당 0-300이고 홀 연결 파이프를 통한 메인 샤프트의 직경은 φ48입니다.

3

리드 나사

X 축 피치 : 6mm

x 축의 최대 스트로크는 직경이 600mm입니다.

z 축 피치 : 8mm

z 축의 최대 스트로크는 350mm입니다

리드 나사를 시작하십시오

4

스핀들 모터

4kW 서보 스핀들

5

서보 모터 및 드라이버

X- 축 서보 모터 세트와 Z 축 서보 모터 세트

X 축 및 Z 축의 최대 위치 속도는 18-24m/min입니다.

huaxing 시스템

공장 표준 최대 이동은 z 방향으로 이루어집니다 : 14m/min

X 방향 : 12m/분

6

클램핑 방법

로타리 실린더

봄 척 (맞춤 제작)

7

가이드 레일

대만 Shenghe

롤러

8

침대 회전

φ360mm

9

워크 벤치 길이

400mm

10

워크 벤치의 로터리 직경

φ80

11

포지셔닝을 반복하십시오

0.005mm

12

나이프 휴식 형태

줄 나이프

13

공작 기계 사양 (MM)

1650 길이 *1200 높이 *1600 높이

14

공작 기계 무게 (KG)

1000kg

15

침대 구조

캐스트 베드 프레임

16

보호 판금

완전한 보호

17

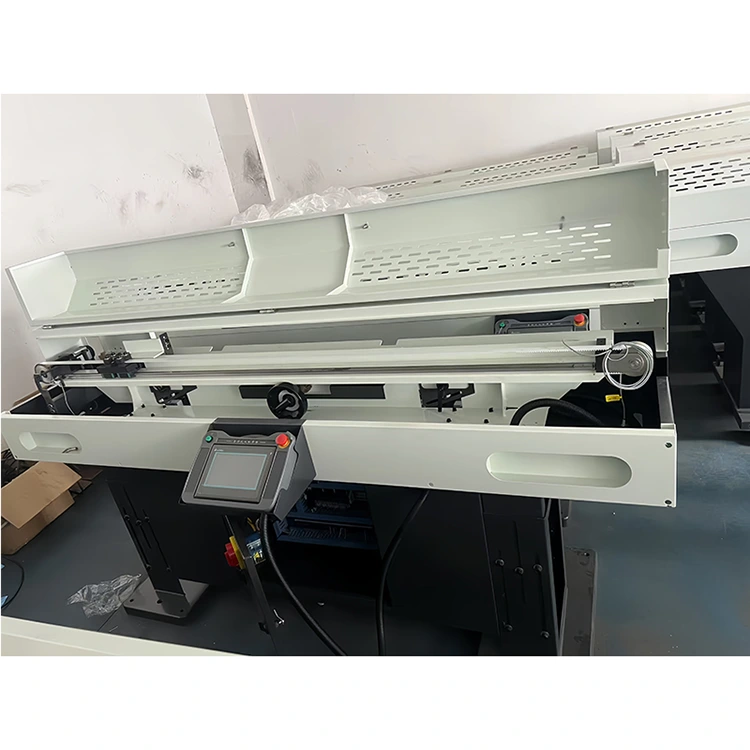

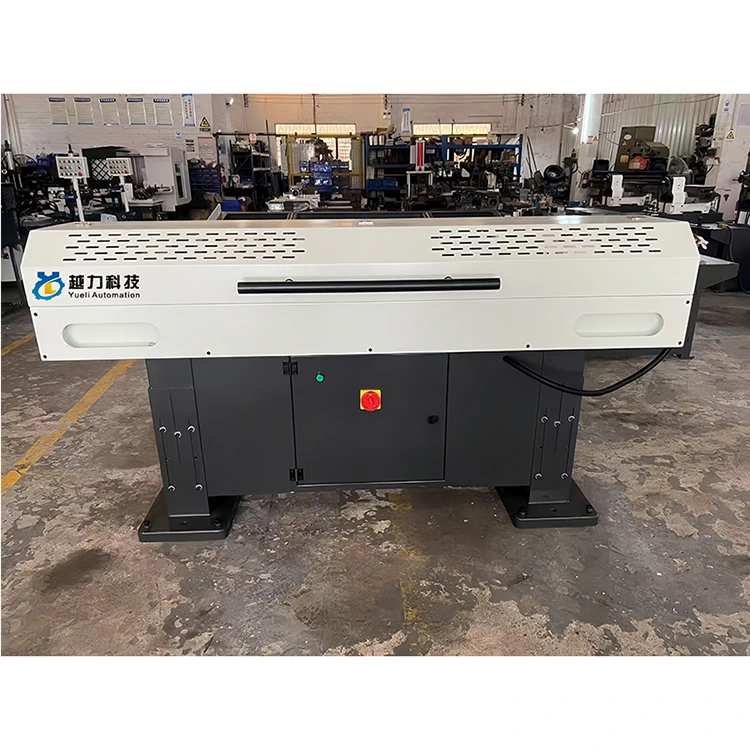

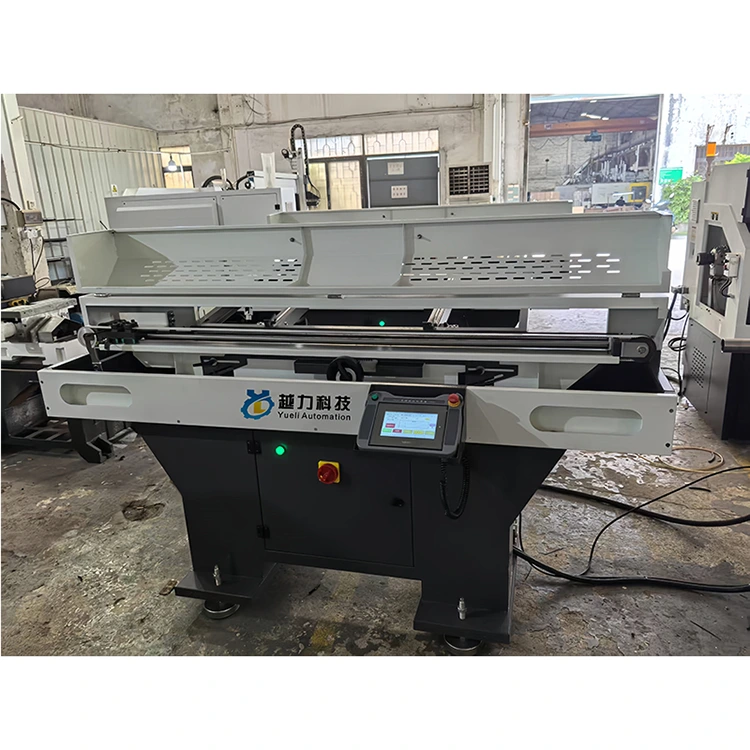

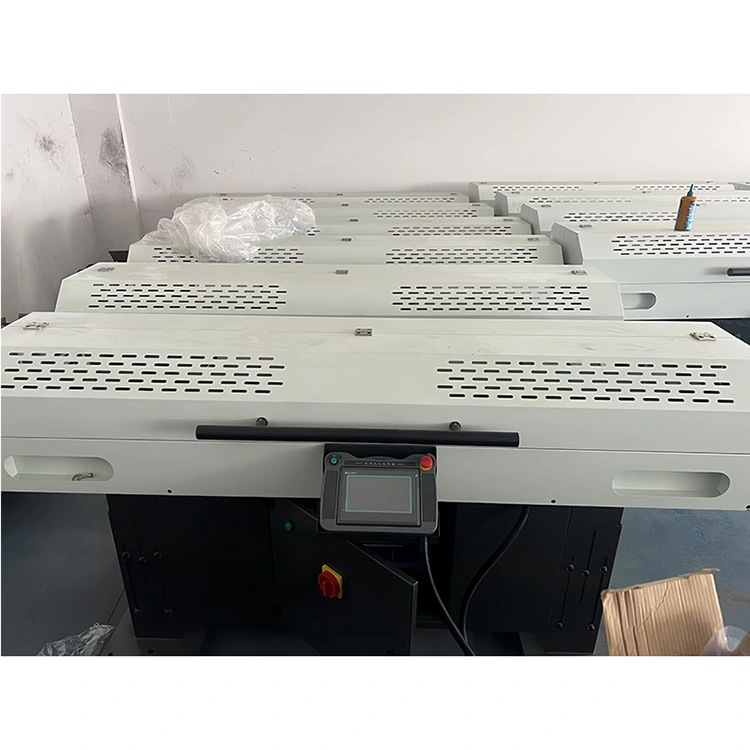

수유 기계

재료 길이는 1500mm이고 외경은 φ15-φ40mm입니다.

외부 치수는 2100*600*1300mm입니다

φ20/ φ24/ 육각형 대각선 27/ 육각형 대각선 35 등과 같은 공정 재료

18

공작 기계의 결합 된 치수

3800*1200mm

일련 번호

이름

수량

다른 설명

1

도구

두 세트

2

시스템 지침 매뉴얼

두 권의 책

제품 이름

유형 번호

수량

단가 : 단위당 (위안)

금액 (위안)

발언

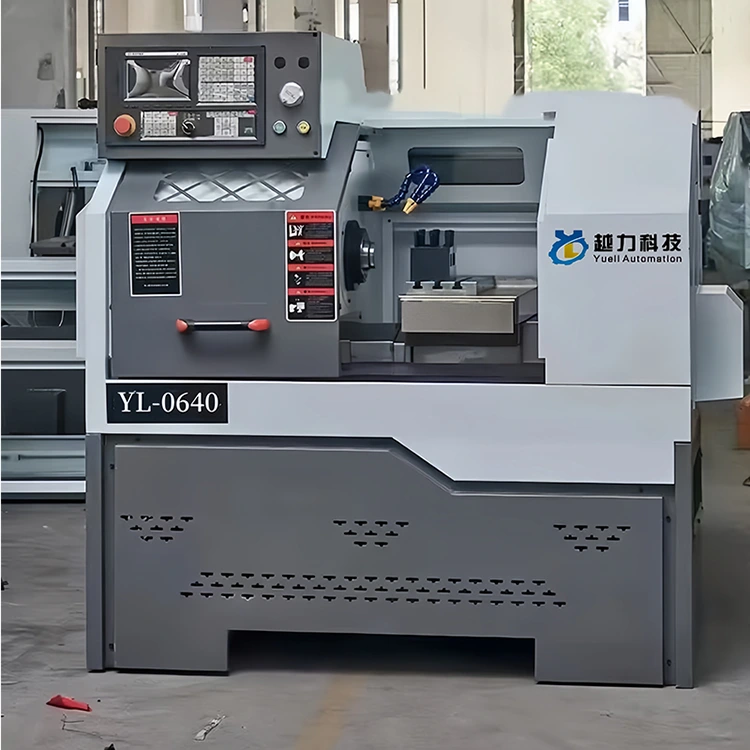

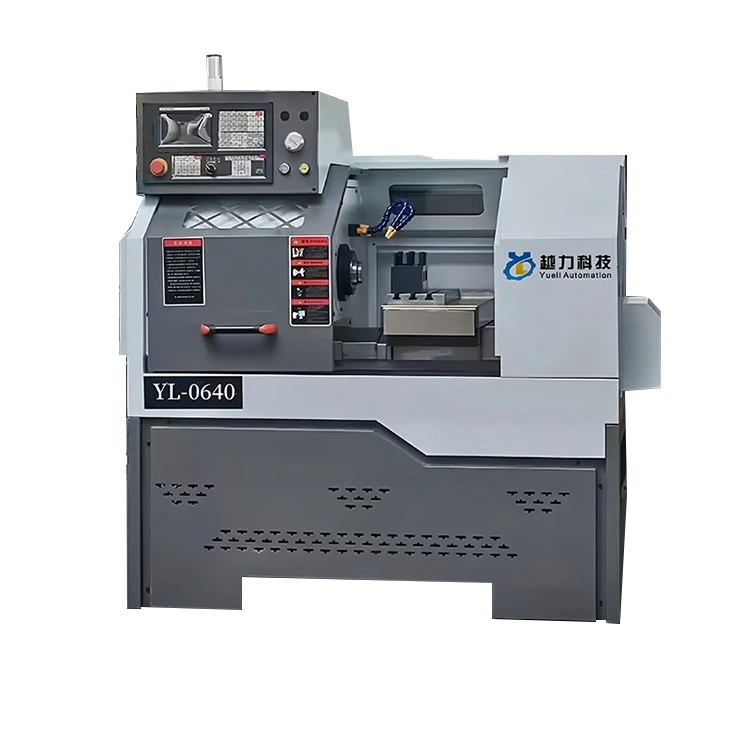

CNC 선반

CK-0640

1

43000.00

48000.00

세금 포함

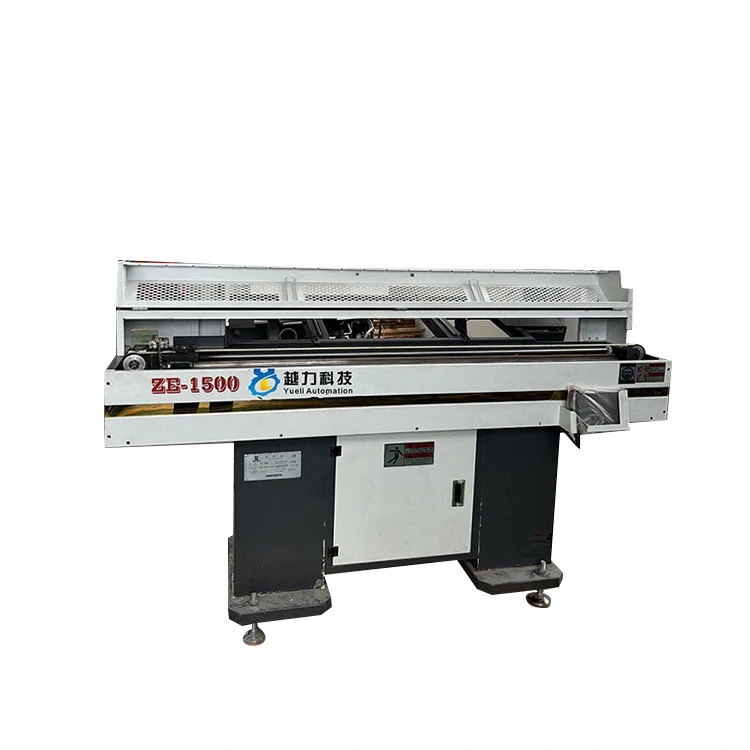

수유 기계

1

18000.00

21000.00

총 가격 및 세금 (대문자) : ￥ : 69000.00 元
