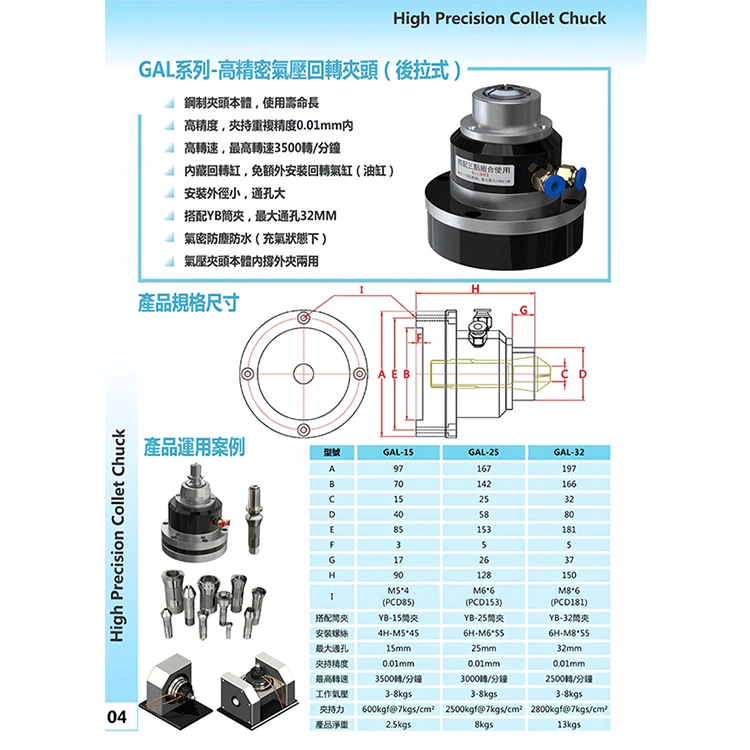

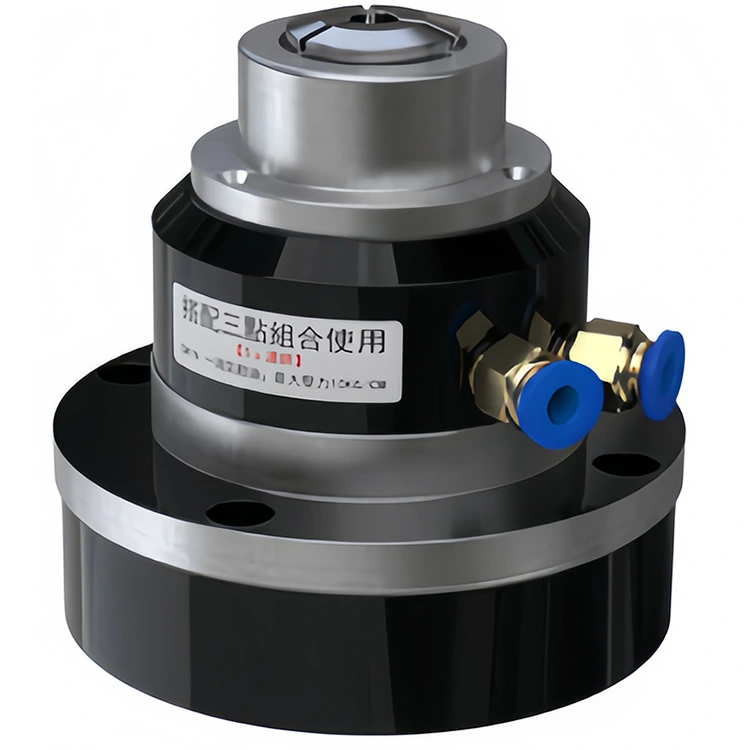

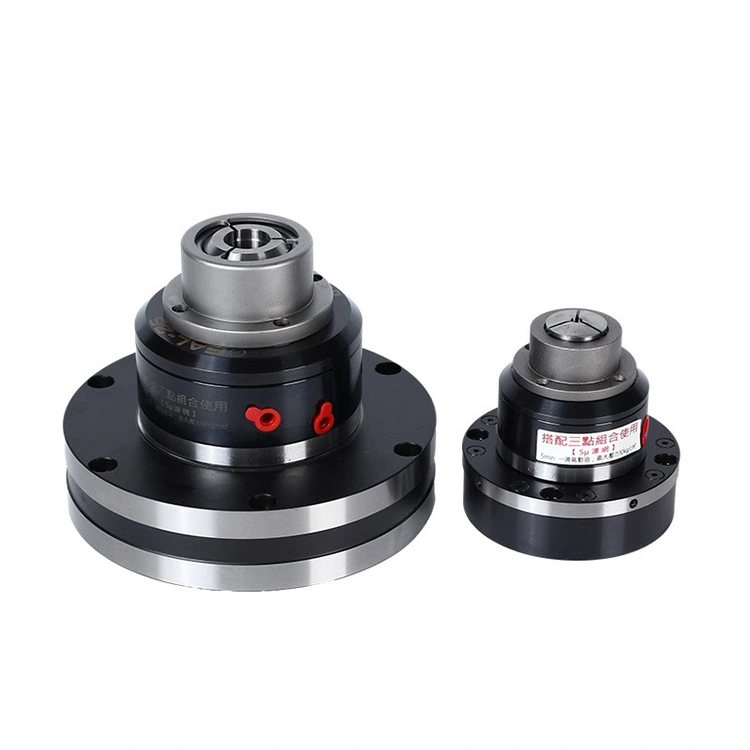

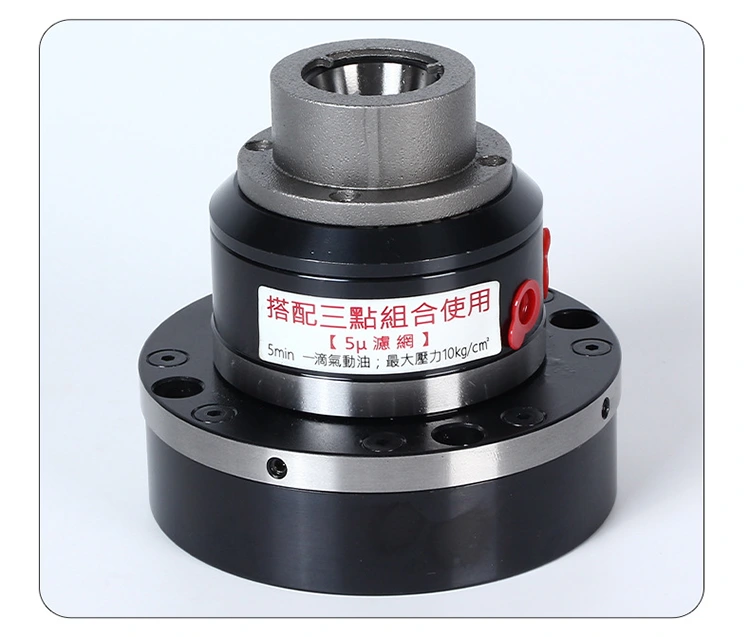

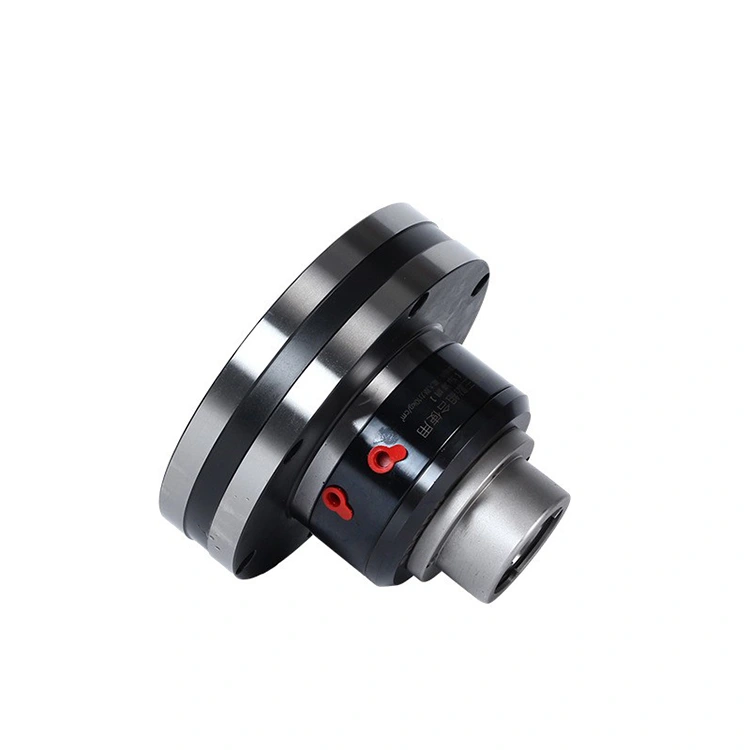

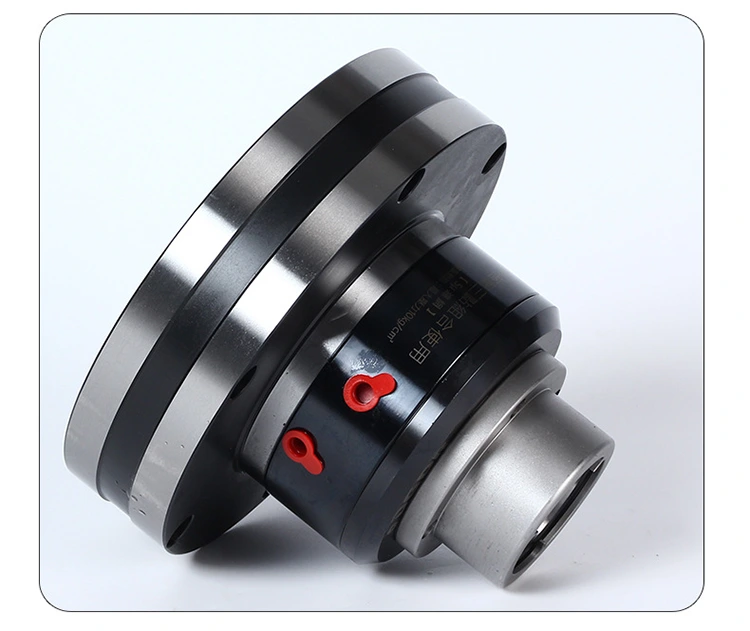

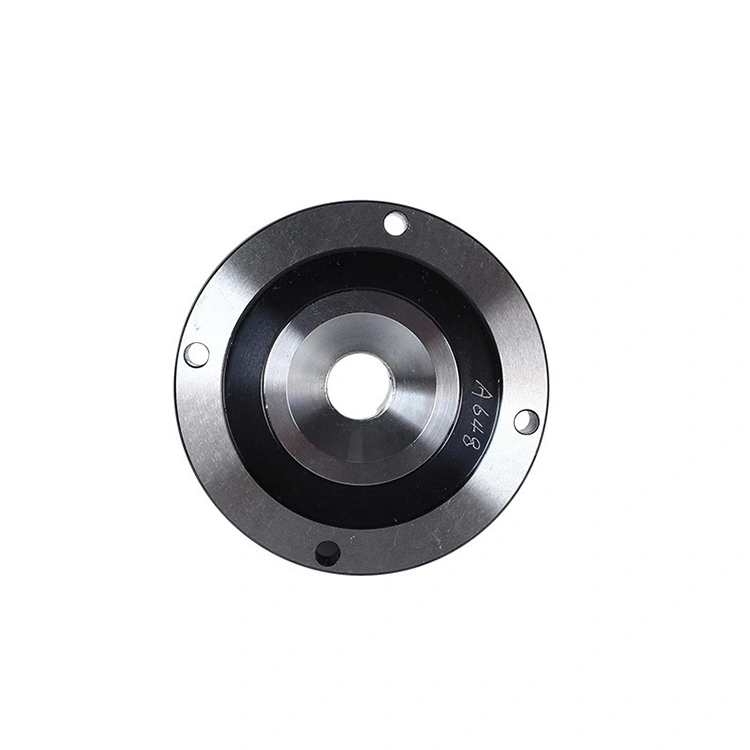

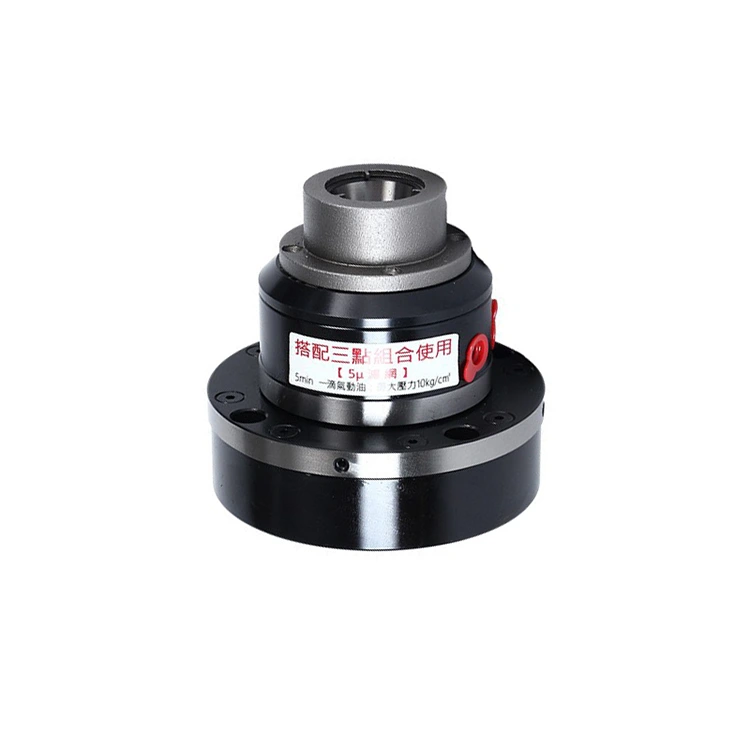

고속 로터리 공압 척

모델 번호

Gal-15

Gal-25

Gal-32

A

97

167

197

B

70

142

166

C

15

25

32

D

40

58

80

E

85

153

181

F

3

5

5

G

17

26

37

H

90

128

150

I

M5*4

(PCD85)

M6*6

(PCD153)

M8*6

(PCD181)

일치하는 콜렛

YB-15 클립

YB-25 클립

YB-32 클립

마운팅 나사

4H-M5 * 45

6H-M6*55

6H-M8*55

최대 조리개

15mm

25mm

32mm

클램핑 정확도

0.01mm

0.01mm

0.01mm

최대 속도

3500 rpm

3000 rpm

2500 rpm

작동 압력

3-8kg

3-8kg

3-8kg

클램핑 력

600kgf@7kgs/cm

2500kgf@7kgs/cm

2800kgf@7kgs/cm

순 제품 중량

2.5kg

8kg

13kg
