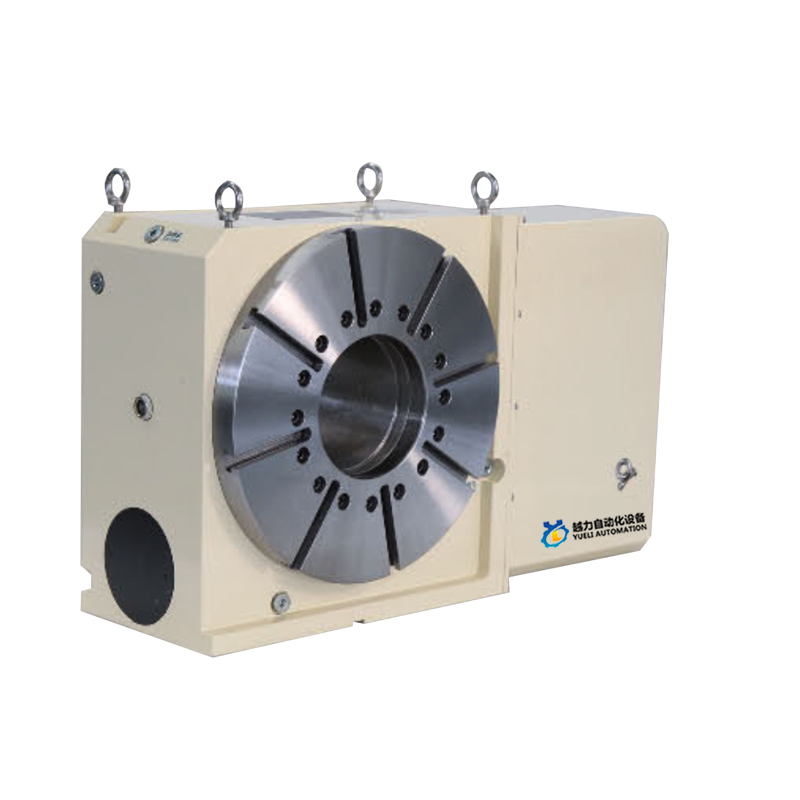

Yueli 400 4축 CAM 턴테이블

CAM 유형 제로 백래시 CNC 회전

공장 직접 판매 품질 400 4축 CAM 턴테이블 제조업체 및 공급업체. YueLi는 중국의 400 4축 CAM 턴테이블 제조업체 및 공급업체입니다.

제품 내부에는 캠롤러 변속기 구조를 채택하였습니다.

CAM 샤프트 니들 롤러 베어링 사전 압축 틈새 롤링 드라이브가 없습니다.

미끄럼 마찰이 없고 지속적으로 간격이 없는 특성을 유지합니다.

정방향 및 역방향 모션 반복의 높은 정확도.

높은 강성, 고효율.

온도 상승으로 인해 정확도가 저하되지 않습니다.

정기적인 교정 및 조정이 필요하지 않습니다.

캠형 CNC 턴테이블의 작동 원리 및 특성

예압의 원리

기존의 웜기어형 NC 턴테이블과 비교하여 그레이팅 CAM형 NC 턴테이블은 정밀도가 더 높습니다.

정도, 고속, 제로 백 클리어런스 및 무거운 하중의 작동 특성. 입력 축 캠

정속구동곡면의 출력축 터렛에 있는 니들롤러베어링은 예압축 구름접촉 전동식이며,

롤링 변속이 거의 0에 가까워 백래시 제로와 고속 작동을 달성합니다.

메커니즘이 백백래시 전송 없음, 고정밀 포지셔닝 및 필요 없음을 유지할 수 있도록 마찰 운동

정기적인 교정 및 조정 작업을 수행해야 합니다. 래티스 CAM형 CNC 턴테이블, 한아웃 샤프트 사용

큰 베어링은 샤프트의 둥근 외벽에 배치되고 CAM 입력 샤프트의 두 끝은 이중 베어링으로 ​​설정됩니다.

또한 턴테이블의 안정성과 부하 용량을 향상시키고 가공 고속 및 중절삭력에 더 잘 대처하고 가공 정확도와 효율성을 향상시키며 비용을 절감할 수 있습니다.

CAM형 백래시 제로 NC 턴테이블의 메커니즘 특성 비교

포지셔닝 시간 90°(예)

속도 용량	엄격

내구성	3 롤러 베어링

Yueli400  참조 데이터

턴테이블의 Yueli400 크기
