기어 모터

제품 설명

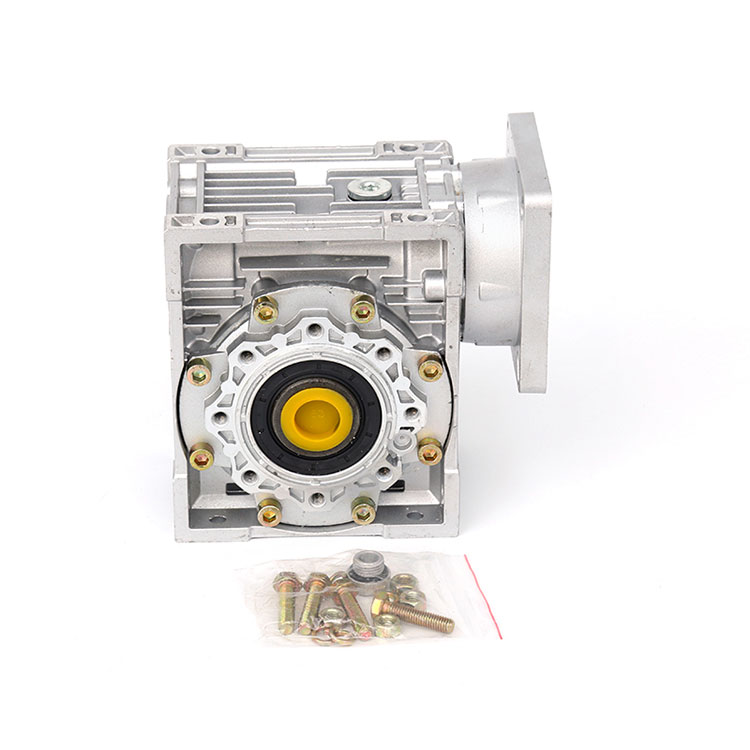

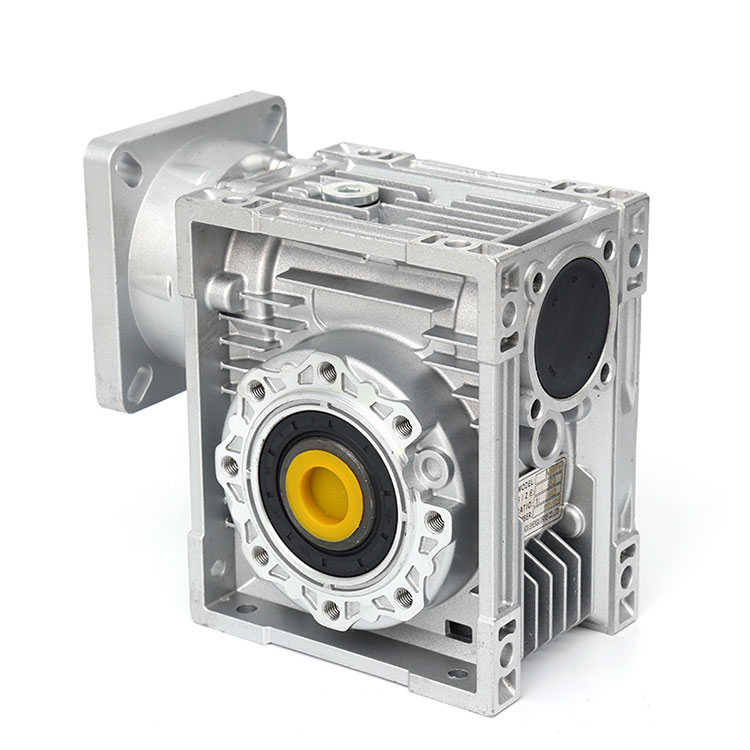

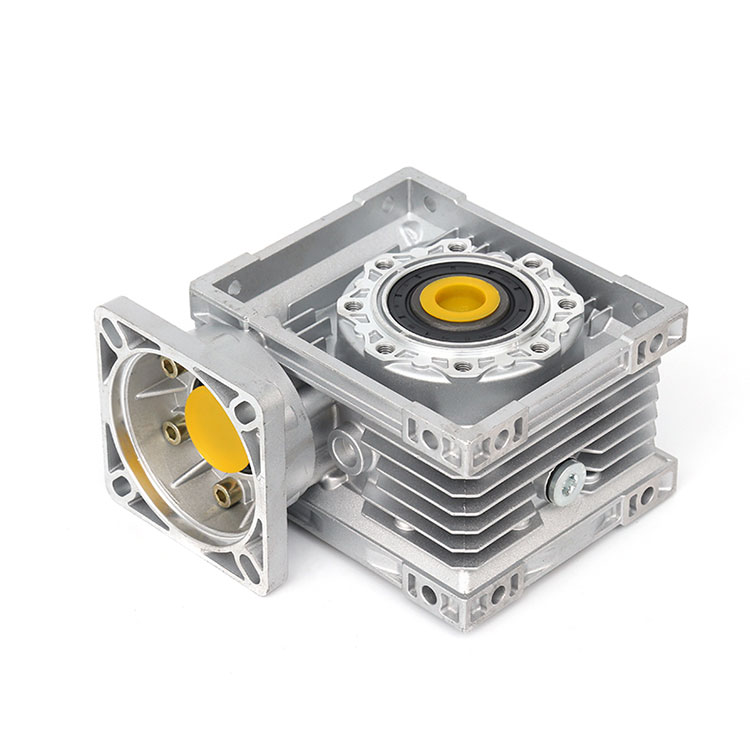

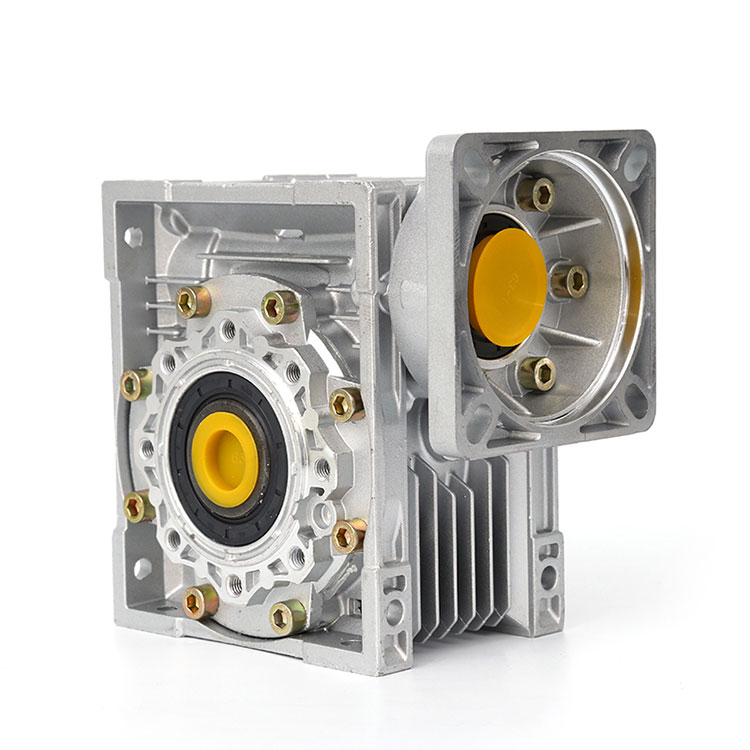

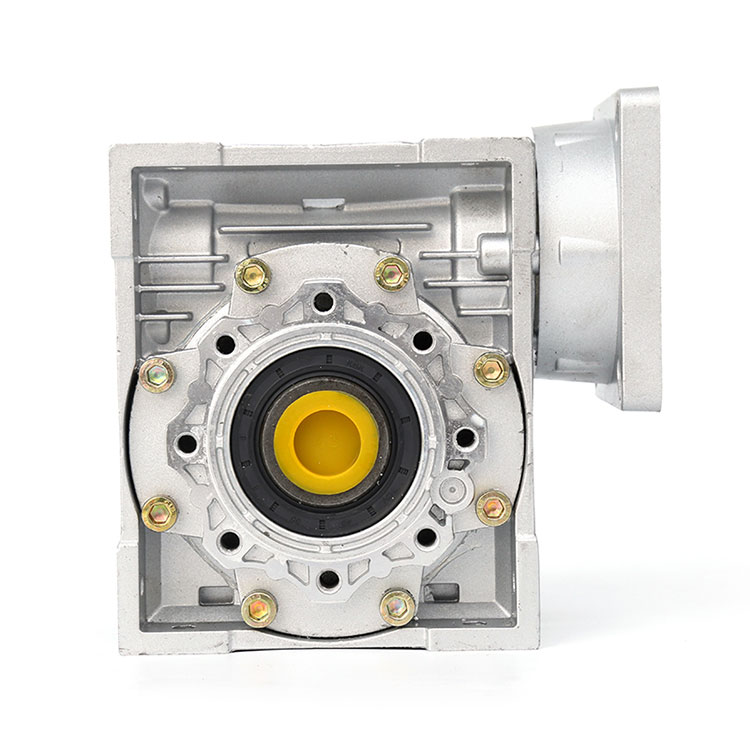

RV 63 감속기는 RV 감속기 시리즈 웜 웜 감속기의 모델 중 하나입니다. 이는 웜과 웜휠로 구성되며 구조가 컴팩트하고 변속비가 크며 특정 조건에서 자동 잠금 기능이 있는 변속기 기계로 구성됩니다. 가장 일반적으로 사용되는 감속기 중 하나입니다.

RV 63 감속기는 국가 표준 GBl0085-88 원통형 웜휠 웜 매개변수에 따라 국내외에서 가장 앞선 기술을 흡수하고 독특하고 참신한 "사각형 상자" 모양 구조를 가지며 상자 모양은 아름답고 고품질 알루미늄으로 되어 있습니다. 합금 다이캐스트에는 다음과 같은 장점이 있습니다.

1, 조밀한 기계 구조, 가벼운 양 및 모양, 작고 효율적인;

2, 좋은 열 교환 성능, 빠른 열 방출;

3, 쉬운 설치, 유연하고 가볍고 우수한 성능, 쉬운 유지 보수 및 수리;

4, 부드러운 작동, 저소음, 내구성;

5, 강력한 적용성, 안전성 및 신뢰성.

현재 다양한 산업의 생산 공정 장비 기계적 감속 장치에 널리 사용되고 있으며 사용자로부터 호평을 받고 있습니다. 큰 토크, 큰 속도비, 저소음, 높은 안정성의 기계적 감속 변속기 제어 장치를 달성하는 것은 현대 산업 장비를 위한 최선의 선택입니다.

제품 구조 다이어그램

1, 부드러운 전송, 진동, 충격 및 소음은 작고, 큰 감속비, 넓은 다양성, 다양한 기계 장비와 함께 사용할 수 있습니다.

2, 단일 단계 변속기, 소형 구조로 큰 변속비를 얻을 수 있으며 대부분의 감속기 모델은 우수한 자동 잠금 기능을 가지며 제동 요구 사항이 있는 기계 장비는 제동 장치를 절약할 수 있습니다.

3. 웜 톱니와 웜 톱니 표면의 결합 마찰 손실이 크기 때문에 전달 효율이 기어보다 낮고 가열하기 쉽고 온도가 높습니다.

4. 윤활 및 냉각에 대한 요구 사항이 더 높습니다.

5, 좋은 상호 매칭, 웜휠은 국가 표준에 따라 제조되며 베어링, 오일 씰은 표준 부품과 함께 사용됩니다.

6, 상자 유형에는 기본 유형(상자 본체가 바닥판이 있는 수직 또는 수평 구조)과 범용 유형(상자 본체가 직육면체, 고정 나사 구멍이 있는 많은 측면, 바닥판 또는 다른 발판 및 기타 구조 유형이 없음)이 있습니다.

7, 입력 샤프트 연결 모드에는 기본 유형 (단일 입력 샤프트 및 이중 입력 샤프트)이 있으며 모터 플랜지는 두 가지 종류가 있습니다.

8. 출력 및 입력 축 위치 방향 및 입력 축 상하; 출력 축 위아래; 입력축 위아래.

9, RV 63 감속기 및 기타 RV 시리즈 감속기 2 또는 3 다단 감속기를 사용하여 뛰어난 변속비를 얻을 수 있습니다.

모터 선택 감소

제품개요 제품개요

단일 스테이지 웜기어 감속기

고품질 알루미늄 합금 다이캐스팅 박스 본체를 사용하여 외관이 가볍습니다.

● 높은 하중 지지력, 안정된 전달, 낮은 진동, 낮은 소음.

● 다양한 연결 요구 사항을 충족하는 전원 입력 및 토크 출력을 갖춘 다양한 연결 구조; 상자 모양 디자인과 기본 구멍 레이아웃은 다양한 설치 방법, 강력한 다양성에 적응합니다.

● 중소형 상자는 완전 밀폐형 구조로 되어 있어 밀봉이 강하고 상자 내부의 윤활유는 손실 및 열화가 쉽지 않으며 교체할 필요가 없으며 유지 관리가 쉽습니다.

2단 웜기어 감속기

● 단일단 웜감속기로 구성되어 단일단 웜감속기의 장점을 모두 갖고 있으며, 큰 변속비를 얻을 수 있습니다.

● 일반적인 이중단 조합 모델은 25 / 30,25 / 40,30 / 40,30 / 50,30 / 63,40 / 75,40 / 90,50 / 110,63 / 130,63 / 150입니다. 사용자에게는 특별한 요구 사항이 있으므로 실제 필요에 따라 결합 단위로 25,30,40,50,63,75,90,110,130,150을 선택할 수 있습니다.

선택 방법 서비스 팩터

NMRV 웜 감속기를 올바르게 선택하려면 먼저 다음 사항을 이해하십시오.

● 부하 조건 적용 빈도 M 북 콩 2 땅에서 죽지 않고 산을 지불합니다.

● 작업운전상황 작업조건계수 K1과 작업조건 보정계수 K2를 결정한다.

● 기계적 부하 유형 A, B, C는 표 1에 따라 결정됩니다.

● Table 2에 따라 작업조건 보정계수 K2를 확인한다.

페이지-07

기계적 부하 유형 선택(표 1)

표 1 기계 부하 분류 선택

서비스 조건

상황 사용

사례

예

부하 유형

로드 유형

충격 균일 하중 없음

짐

컨베이어 벨트(평균 속도)

Con vay Band(균일한 Conveying)

A(균등하중)

A(단위변수 로드)

보통 하중의 중간 충격 하중

전사벨트(가변변속기)

속도 변경됨 이송

B(중충격하중)

B(보통 부하

극하중(Severe Load)의 강렬한 충격하중

압축기, 그라인더 등

압축기, 분쇄기 등

C(강한 충격 하중) C(심한 하중)

작업조건 보정계수 K2를 선택함(표 2)

주변 온도

작업조건보정계수 k2

작업 조건

계수 K2

-10℃~30℃

1

30℃~40℃

1.1~1.2

작업 조건 계수 K1이 선택되었습니다(그림 1) 다이어그램 1 작업 조건 계수 K1

16h/일(일)

8h/일(일)

2시간/일(일)

2.0 1.9 1.8 1.7 1.6 1.5 1.4 1.3

1.2

1.8 1.7 1.6 1.5 1.4 1.3 1.2 1.1

1.0

1.6

1.5

C(강한 충격하중)

C(심한 부하)

B(중충격하중)

B(보통 부하)

A(균등하중)

A(단위변수 로드)

1.4

{채널

1.3

1.2 1.1 1.0 0.9 0.8

비-

의

작동 조건 계수 K1

작업 조건 계수 K1

5102030405060708090100

시작 빈도(sub/h) 시작 빈도(시간/시간)

감속기를 선택하세요

● 사용자는 먼저 작업 기계의 입력 기계적 부하 T(토크)를 결정하고 T에 작업 조건 계수 K1을 곱한 다음 작업 조건 보정 계수 K 2를 곱하여 출력 토크 값을 구해야 합니다. 감속기를 선택하고 속도 비율 또는 출력 속도 값과 결합하여 필요한 감속기 사양을 선택하십시오.

● 사용자는 비율 값 또는 출력 속도 값과 결합된 알려진 입력 전력에 따라 출력 토크를 계산하고 감속기를 선택할 수도 있습니다.

샘플 선택

예 1. 범용 컨베이어 벨트(균등 하중)

토크: 19N.m 작동 시간 8시간/일

속도: 약 55r/min, 시작 빈도: 10회/시간

감속기: 1/25, 주위온도: 실내 25℃

① 표 1에 따라 부하종류가 결정된다.

하중 유형: 충격 균일 하중 없음, A를 선택합니다.

② 도 1에 따른다. 1, A선에서 10회/시간의 주파수 교차점을 취하고 8시간/일의 운행 시간에 대한 계수 K1=1을 구합니다.

③ 표 2에 따르면 계수 K2=1;

④ 그러면 토크 값은 19 K1 K2=1911=19 N입니다. 그리고 m, 옵션으로 가장 가까운 19 N. 감속기는 m입니다.

선택된 결과: NMRV30-1 / 25

입력전력은 0.18kW, 출력속도는 56rpm, 출력토크는 21N.m이다.

예 2. 컨베이어 벨트(중간 충격 하중)

토크: 65N. M., 실행 시간: 16시간/일,

N,00회/시간,

감속기: 1 / 60,"나쁜 온도: 35℃, 모터 직결

① 표 1에 따라 부하종류가 결정된다.

하중 유형: 가벼운 충격 하중, B 선택;

② 도 1에 따른다. 1, B 라인에서 100회/시간의 빈도 지점을 취하고 16시간/일의 실행 시간 K1=1.65의 계수를 구합니다.

③ 표 2에 따르면 계수 K2=1.15;

④ 토크 값은 65xK1xK2=70x1.65x1.15=1 23 N 입니다. 그리고 m 은 가장 가까운 123N 을 선택할 수 있습니다. m의 감속기.

선택된 결과: NMRV63-1 / 60

입력전력은 0.55kW, 출력속도는 23.3rpm, 출력토크는 140N.m이다.

NMRV

NVR

모델 번호 설명: 모델 참고 사항

NMRV-063-30-VS-F1(FA)-AS-80B5-0.55kW-B3
NMRV	웜감속기어 웜기어 감속기
NVR	워루트 기어 감속기(입력축 포함) 웜기어 감속기(입력 샤프트 일치)
063	웜기어 감속기의 중심 거리 센터딕턴스
30	감속 기어비 감속비
VS	양방향 입력축 이중 입력 샤프트	F1(여)	출력 플랜지의 위치 및 모델 출력 플랜지
처럼	단방향 출력축 단일 출력 샤프트	AB	양방향 출력 샤프트 이중 출력 샤프트
팸	모터 연결 모터 커플링에 적합	80B5	모터 시트 번호 및 설치 구조 형태 모터 장착 설비
0.55kW	모터의 힘 전기 모터 전력	B3	방위각 설치 장착 위치

국내외 모델 관리 모델 비교표

놀라울 정도로 빠르다 셴수	NMRV025	NMRV030	NMRV040	NMRV050	NMRV063	NMRV ⁰75	NMRV090	NMRV110	NMRV130	NMRV150
놀라울 정도로 빠르다 셴수		NRV030	NRV040	NRV050	NRV063	NRV075	NRV090	NRV110	NRV130	NRV150
국내 기업 도메틱	NMRV025	NMRV030	NMRV040	NMRV050	NMRV063	NMRV075	NMRV090	NMRV110	NMRV130	NMRV150
		NRV030	NRV040	NRV050	NRV063	NRV075	NRV090	NRV110	NRV130	NRV150
	WJ25	WJ30	WJ40	WJ50	WJ63	WJ75	WJ90	WJ110	WJ130	WJ150
	FCNDK25	FCNDK30	FCNDK40	FCNDK50	FCNDK63	FCNDK75	FCNDK90	FCNDK110	FCNDK130	FCNDK150
		FCNK30	FCNK40	FCNK50	FCNK63	FCNK75	FCNK90	FCNK110	FCNK130	FCNK150
	JRSTD025	JRSTD030	JRSTD040	JRSTD050	JRSTD063	JRSTD075	JRSTD090	JRSTD110	JRSTD130	JRSTD150
		JRST030	JRST040	JRST050	JRST063	JRST075	JRST090	JRST110	JRST130	JRST150
