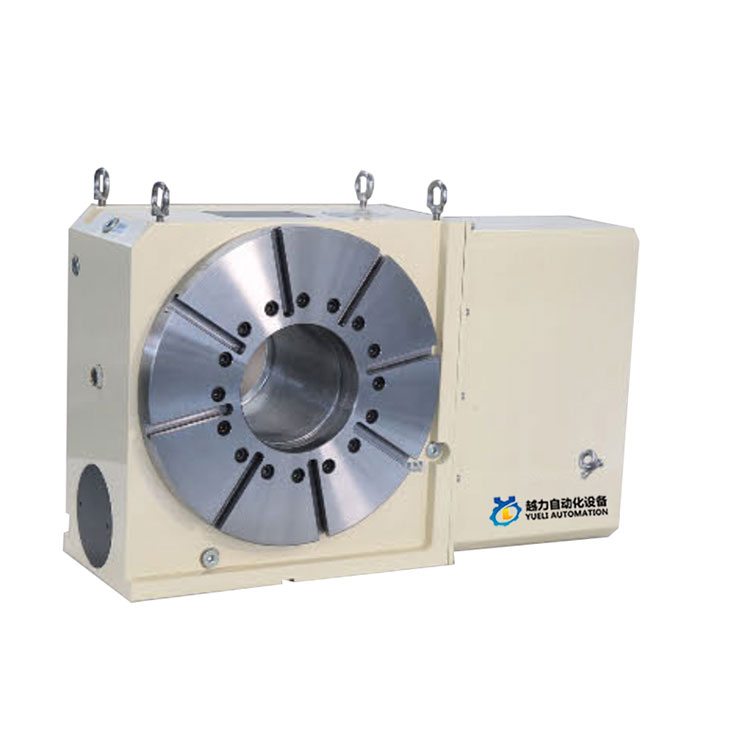

최신 핫 세일 500 4축 CAM 턴테이블은 중국에서 제작되었습니다. YueLi는 중국의 500 4축 CAM 턴테이블 제조업체 및 공급업체입니다.
중국산 Hot Sale 500 4축 CAM 턴테이블을 구매하세요. YueLi는 중국의 500 4축 CAM 턴테이블 제조업체 및 공급업체입니다.
제품 내부에는 캠롤러 변속기 구조를 채택하였습니다.
CAM 샤프트 니들 롤러 베어링 사전 압축 틈새 롤링 드라이브가 없습니다.
미끄럼 마찰이 없고 지속적으로 간격이 없는 특성을 유지합니다.
정방향 및 역방향 모션 반복의 높은 정확도.
높은 강성, 고효율.
온도 상승으로 인해 정확도가 저하되지 않습니다.
정기적인 교정 및 조정이 필요하지 않습니다.
캠형 CNC 턴테이블의 작동 원리 및 특성
예압의 원리
기존의 웜기어형 NC 턴테이블과 비교하여 그레이팅 CAM형 NC 턴테이블은 정밀도가 더 높습니다.
학위, 고속, 제로 백 클리어런스 및 무거운 하중의 작동 특성. 입력 축 캠
정속구동곡면의 출력축 터렛에 있는 니들롤러베어링은 예압축 구름접촉 전동식이며,
롤링 변속이 거의 0에 가까워 백래시 제로와 고속 작동을 달성합니다.
메커니즘이 백백래시 전송 없음, 고정밀 포지셔닝 및 필요 없음을 유지할 수 있도록 마찰 운동
정기적인 교정 및 조정 작업을 수행해야 합니다. 래티스 CAM형 CNC 턴테이블, 한아웃 샤프트 사용
큰 베어링은 샤프트의 둥근 외벽에 배치되고 CAM 입력 샤프트의 두 끝은 이중 베어링으로 설정됩니다.
또한 턴테이블의 안정성과 부하 용량을 향상시키고 가공 고속 및 중절삭력에 더 잘 대처하고 가공 정확도와 효율성을 향상시키며 비용을 절감할 수 있습니다.
아니요. |
안건 |
롤러 CAM 건조기 1M |
웜기어 종류 |
1 |
드라이브 유형 |
CCW 출력 각도 |
- CCWa 아웃아웃 더 360 |
2 |
드라이브 상태 |
롤링 접점 |
슬라이드 접점 |
3 |
소재:콘타파의 경도 |
캠 샤프트:경화강; HRC60 |
웜 샤프트: 경화강; HRC60 |
캠 팔로워;베어링 강철; HRC60 |
웜 기어; 인청동; HB90 |
||
4 |
예압 |
○예 |
XN0 |
5 |
전송 효율 |
〇높다 |
△하위 |
|
항목 번호 0. |
경쟁자 |
|
스핀들 클램핑 해제 |
|||
가속 |
|||
선형 회전 운동 |
선형 회전 운동 |
||
감속 |
감속 |
||
가공 출시 |
가공 출시 |
||
클램프 스핀들 |
클램프 스핀들 |
||
주기 |
주기 |
속도 용량 |
엄격 |
|
|
내구성 |
3 롤러 베어링 |
|
|
코드 아니요 |
단위 |
유엘리500 |
|
테이블 직경 |
Ømm |
500 |
|
중심 높이 |
mm |
320 |
|
스핀들 구멍 |
Ømm |
200
|
|
T 슬롯 폭 |
mm |
14 |
|
가이드 키 너비 |
mm |
18 |
|
서보 모터 |
화낙 |
b22 |
|
미쓰비시 |
HF302 |
||
최소 증분 |
|
0.001° |
|
기어 비율 |
|
1:80 |
|
최대회전속도(3000rpm) |
rpm |
25 |
|
출력율 토크 |
kg/m2 |
350 |
|
유압 자원 공압/유압 |
kg/m² |
40 |
|
브레이크 출력 토크 |
kg/m2 |
350 |
|
인덱싱 정확도 |
비서 |
15 |
|
반복성 |
비서 |
4 |
|
제품 품질 |
킬로그램 |
600 |
|
허용 가능 워웨이트 |
수직의 |
킬로그램 |
400 |
수평의 |
킬로그램 |
800 |
|
수직 심압대 |
킬로그램 |
800 |
|
허용하중 |
|
kgf-m |
5000 |
|
에프*엘 kgf-m |
400 |
|
F |
에프*엘 kgf-m |
350 |
