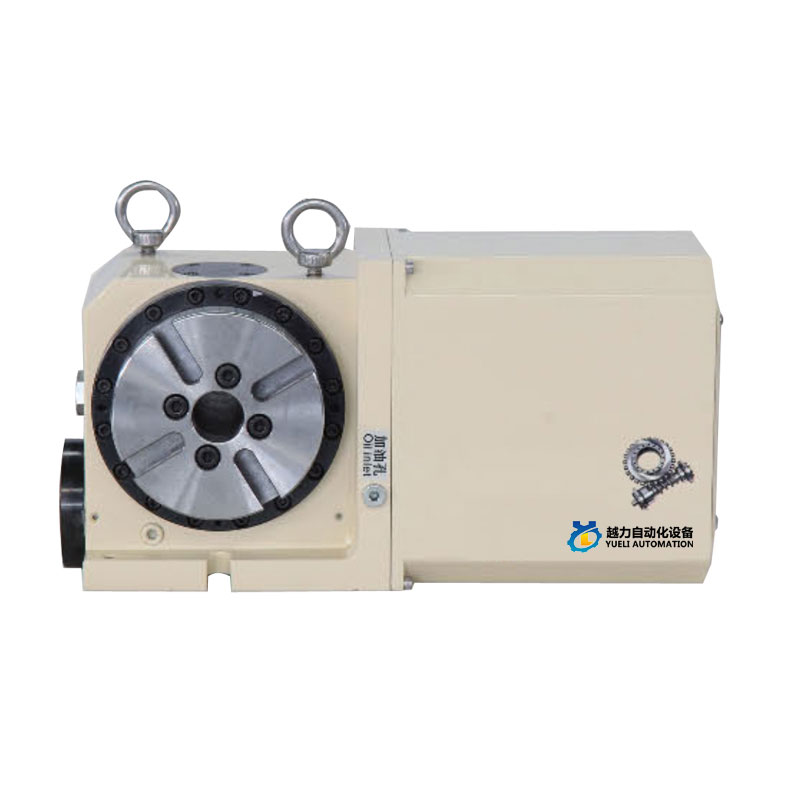

YUELI125 4축 CAM 턴테이블

CAM 유형 제로 백래시 CNC 회전

125 4축 CAM 턴테이블 도매에 오신 것을 환영합니다. 고객의 모든 요청은 24시간 이내에 응답됩니다. YueLi는 전문 제조업체입니다. 우리는 귀하에게 125 4축 CAM 턴테이블을 제공하고 싶고 최고의 판매 후 서비스와 적시 배송을 제공할 것입니다.

제품 내부에는 캠롤러 변속기 구조를 채택하였습니다.

CAM 샤프트 니들 롤러 베어링 사전 압축 틈새 롤링 드라이브가 없습니다.

미끄럼 마찰이 없고 지속적으로 간격이 없는 특성을 유지합니다.

정방향 및 역방향 모션 반복의 높은 정확도.

높은 강성, 고효율.

온도 상승으로 인해 정확도가 저하되지 않습니다.

정기적인 교정 및 조정이 필요하지 않습니다.

캠형 CNC 턴테이블의 작동 원리 및 특성
예압의 원리

기존의 웜기어형 NC 턴테이블과 비교하여 그레이팅 CAM형 NC 턴테이블은 정밀도가 더 높습니다.

정도, 고속, 제로 백 클리어런스 및 무거운 하중의 작동 특성. 입력 축 캠

정속구동곡면의 출력축 터렛에 있는 니들롤러베어링은 예압축 구름접촉 전동식이며,

롤링 변속이 거의 0에 가까워 백래시 제로와 고속 작동을 달성합니다.

메커니즘이 백백래시 전송 없음, 고정밀 포지셔닝 및 필요 없음을 유지할 수 있도록 마찰 운동

정기적인 교정 및 조정 작업을 수행해야 합니다. 래티스 CAM형 CNC 턴테이블, 한아웃 샤프트 사용

큰 베어링은 샤프트의 둥근 외벽에 배치되고 CAM 입력 샤프트의 두 끝은 이중 베어링으로 ​​설정됩니다.

또한 턴테이블의 안정성과 적재 용량을 향상시키고 처리에 더 잘 대처할 수 있습니다.

고속 및 강력한 절삭력으로 가공 정확도와 효율성을 높이고 비용을 절감합니다.

CAM형 백래시 제로 NC 턴테이블의 메커니즘 특성 비교

포지셔닝 시간 90°(예)

속도 용량	엄격

내구성	3 롤러 베어링

YUELI125  참조 데이터

Yueli125 턴테이블의 크기
