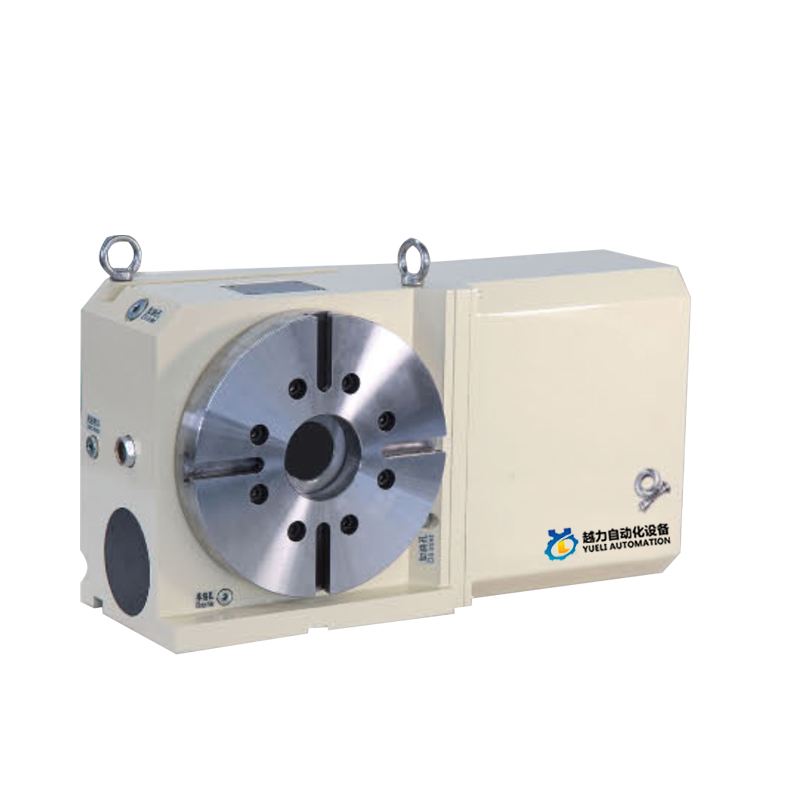

yueli250 4 축 캠 턴테이블

Cam Type Zero Back Backlash CNC 회전

중국 품질 250 4 축 캠 턴테이블 제조업체 및 공급 업체. Yueli는 중국의 250 개의 4 축 CAM 턴테이블 제조업체 및 공급 업체입니다.

캠-롤러 전송 구조는 제품 내부에 채택됩니다.

캠 샤프트 니들 롤러 베어링 프리 팽창이 없음 갭 롤링 드라이브.

슬라이딩 마찰이없고 갭 특성을 지속적으로 유지하지 않습니다.

선방 및 역전 반복의 높은 정확도.

높은 강성, 고효율.

온도 상승으로 인해 정확도가 떨어지지 않습니다.

정기적 인 교정 및 조정이 필요하지 않습니다.

CAM 형 CNC 턴테이블의 작동 원리 및 특성

예압의 원칙

기존 웜 기어 타입 NC 턴테이블과 비교하여 격자 캠 타입 NC 턴테이블은 정밀도가 높습니다.

정도, 고속, 제로 등 허리 및 무거운 부하의 작동 특성. 입력 축 캠

일정한 속도 구동 곡선 표면의 출력 샤프트 포탑에있는 바늘 롤러 베어링은 미리 압축 롤링 접촉 전송입니다.

롤링 변속기가 거의 0으로 인해 0 등 백래시 및 고속 작동을 달성하려면

마찰 이동, 메커니즘이 반박 전송, 높은 정밀 포지셔닝 및 필요 없음을 유지할 수 있도록 마찰 이동

정기적 인 교정 및 조정 작업을 수행해야합니다. 격자 캠 타입 CNC 턴테이블, 샤프트 사용

큰 베어링은 샤프트의 둥근 외벽에 배열되며 CAM 입력 샤프트의 두 끝은 이중 베어링으로 ​​설정됩니다.

또한 턴테이블의 안정성과 하중 용량을 향상시키고 가공 속도와 무거운 절단력에 더 잘 대처하고 가공 정확도를 향상시키고 효율성을 높이고 비용을 줄일 수 있습니다.

캠 타입의 메커니즘 특성 비교 Zero Back Backlash NC Turntable

포지셔닝 타임 90 ° (예)

속도 용량	엄격

내구성	3 롤러 베어링

yueli250 참조 데이터

턴테이블의 yueli250 치수
