서보 터렛과 유압식 심압대가 있는 CNC 경사 침대 선반

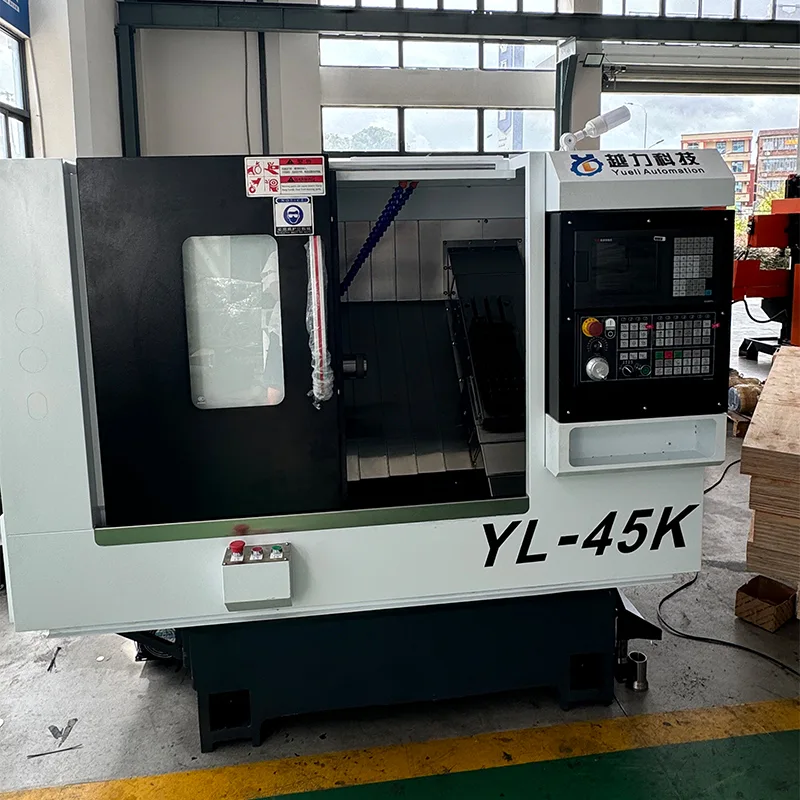

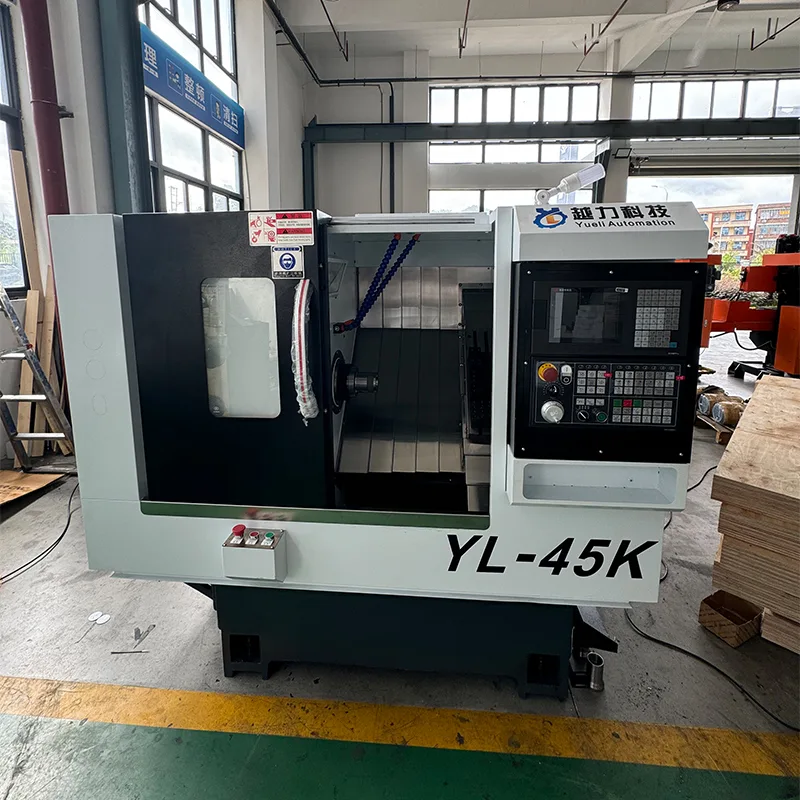

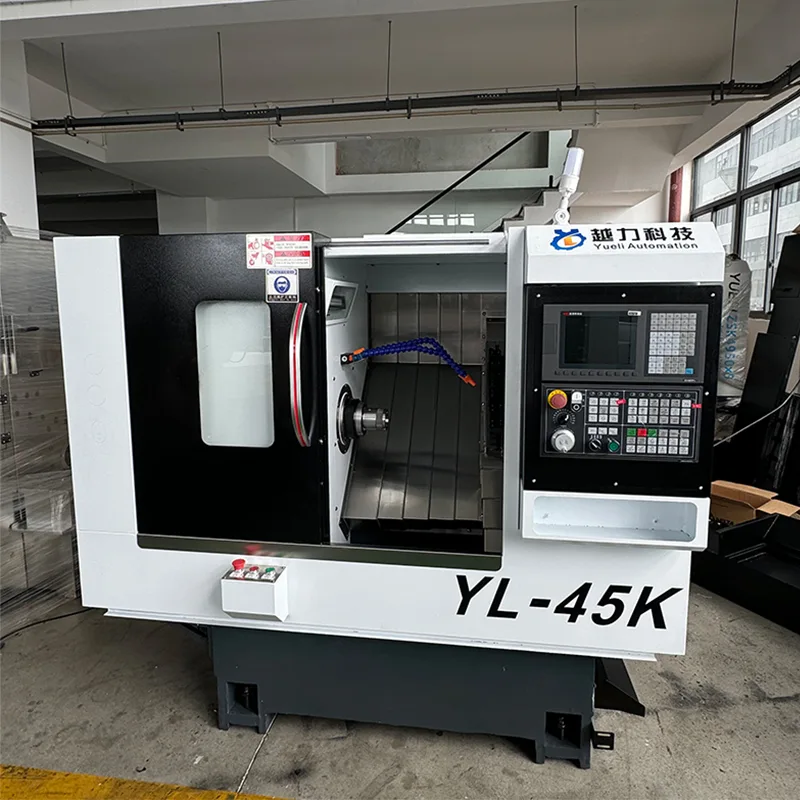

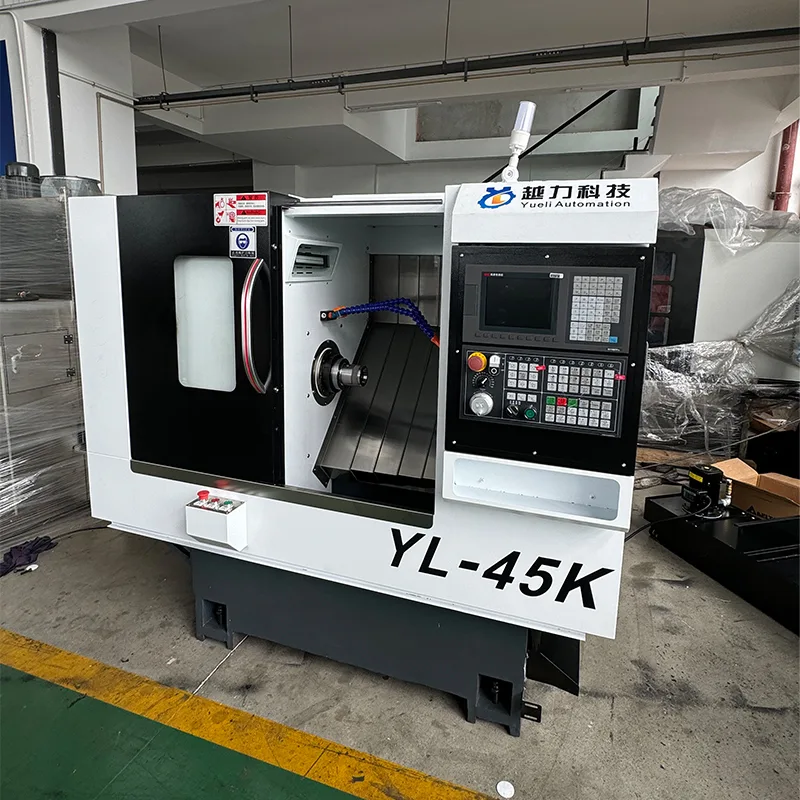

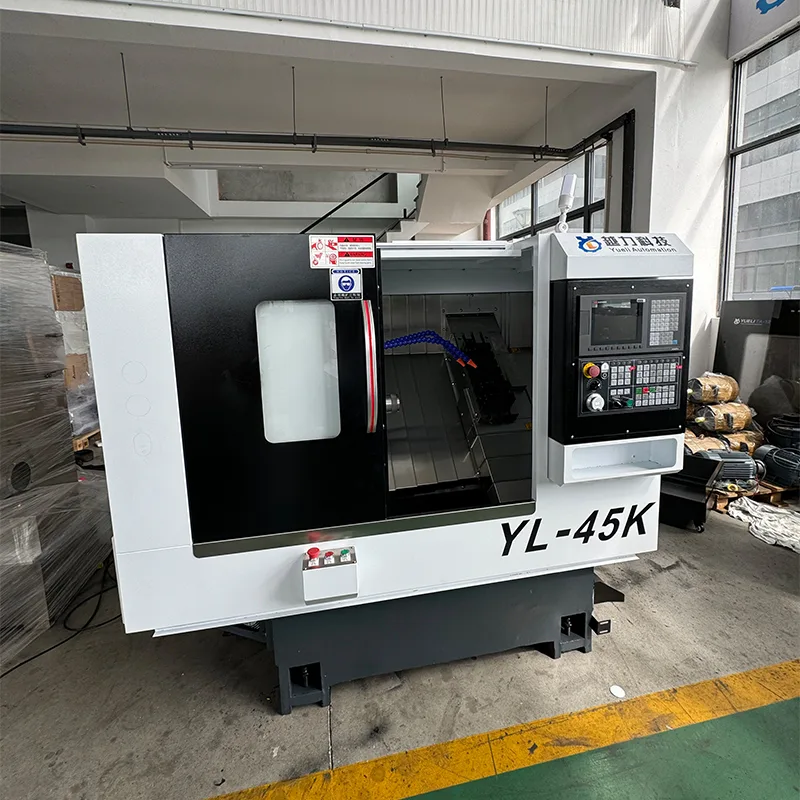

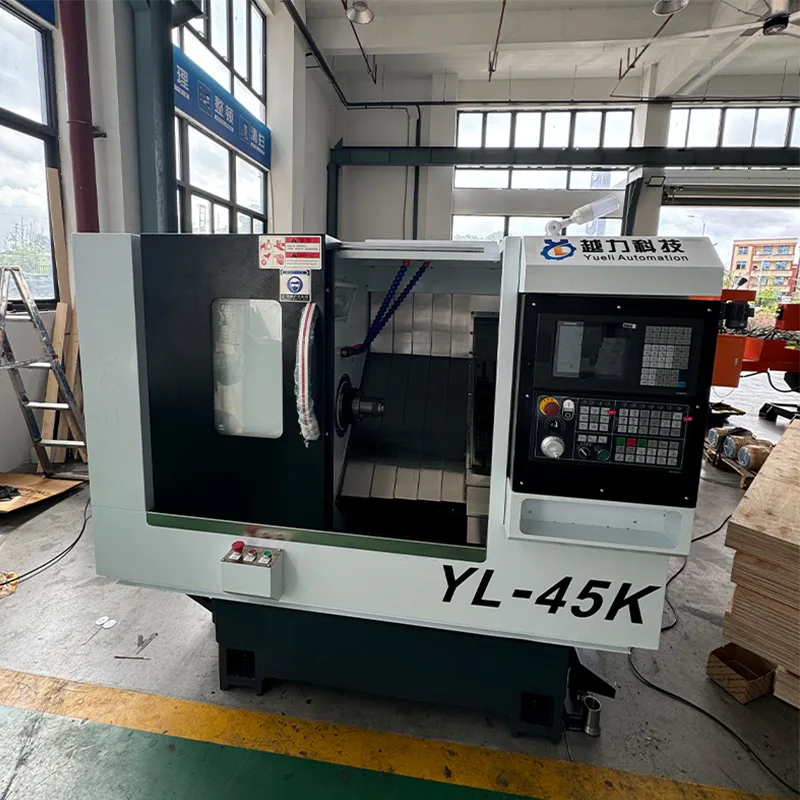

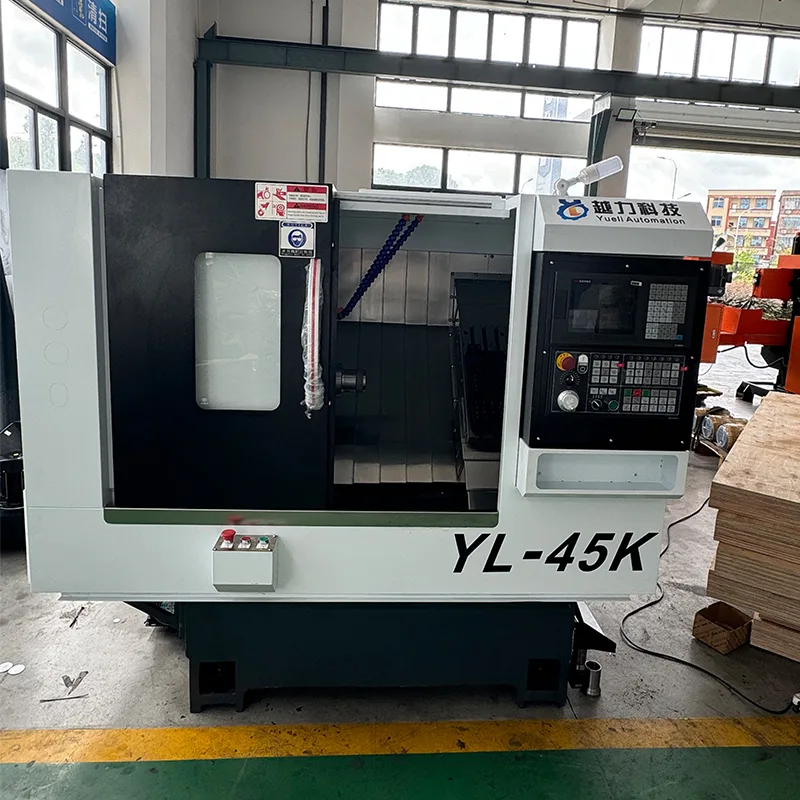

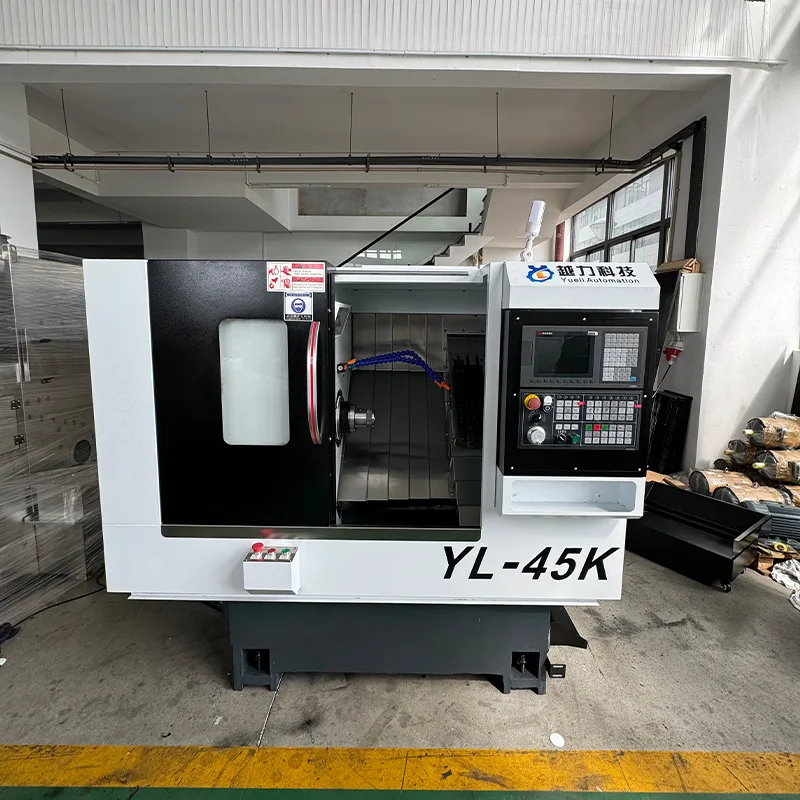

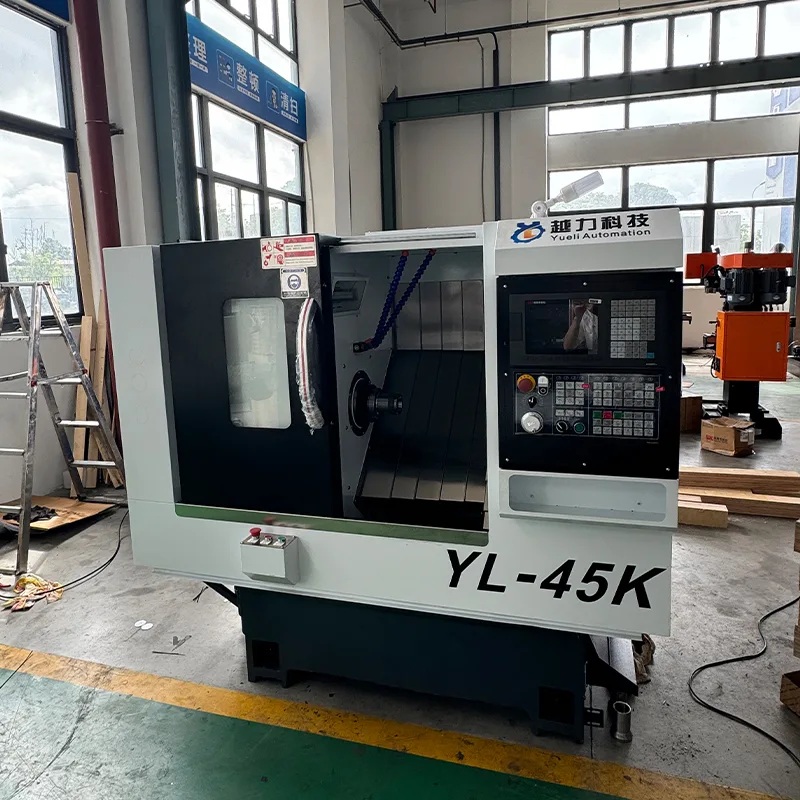

서보 터렛 및 유압 심압대를 갖춘 CNC 경사 베드 선반(모델 YL-46K)은 Quanzhou Yueli Automation Equipment Co., Ltd.에서 제조한 정밀 터닝 기계입니다. 30도 경사 베드 설계는 중절삭 작업 중에 강성과 효율적인 칩 제거를 제공합니다. FANUC Oi-TF PLUS(5) CNC 시스템과 일본 THK 32mm 정밀 볼 스크류 및 30mm 선형 롤러 가이드가 장착된 이 기계는 일관된 정확성과 장기적인 안정성을 제공합니다. 7.5KW Huahong 스핀들 모터는 0~5000RPM의 속도 범위를 제공합니다. MT4 테이퍼 및 500mm 이동 거리를 갖춘 유압식 심압대는 안정적인 공작물 고정을 지원하고, 63 서보 터렛은 자동화된 공구 교환을 가능하게 하여 생산 효율성을 향상시킵니다.

핵심 기능

서보 터렛과 유압 심압대를 갖춘 CNC 경사 침대 선반은 다음과 같은 주요 기능을 제공합니다.

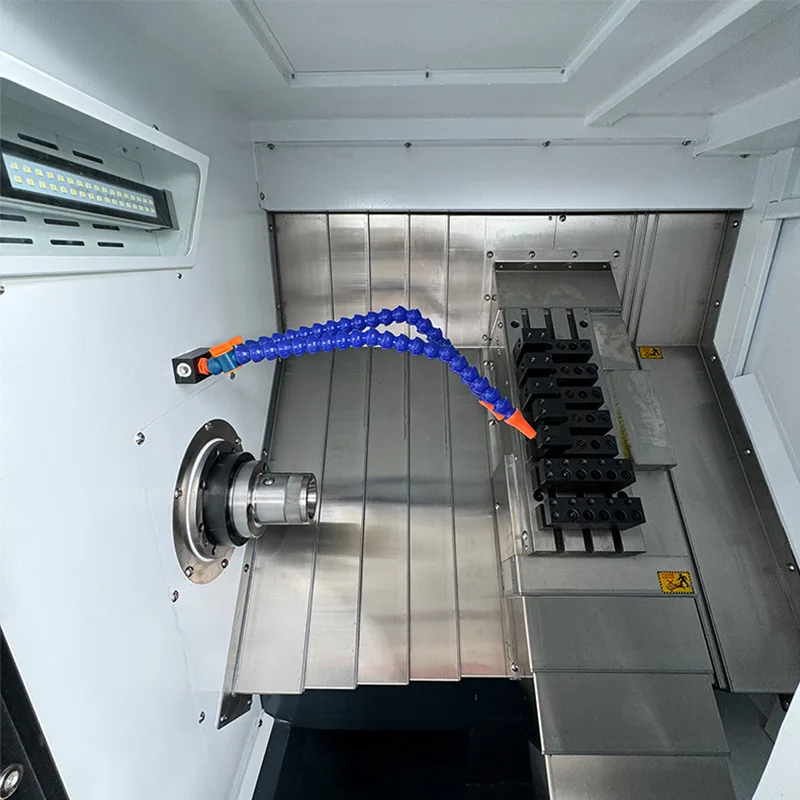

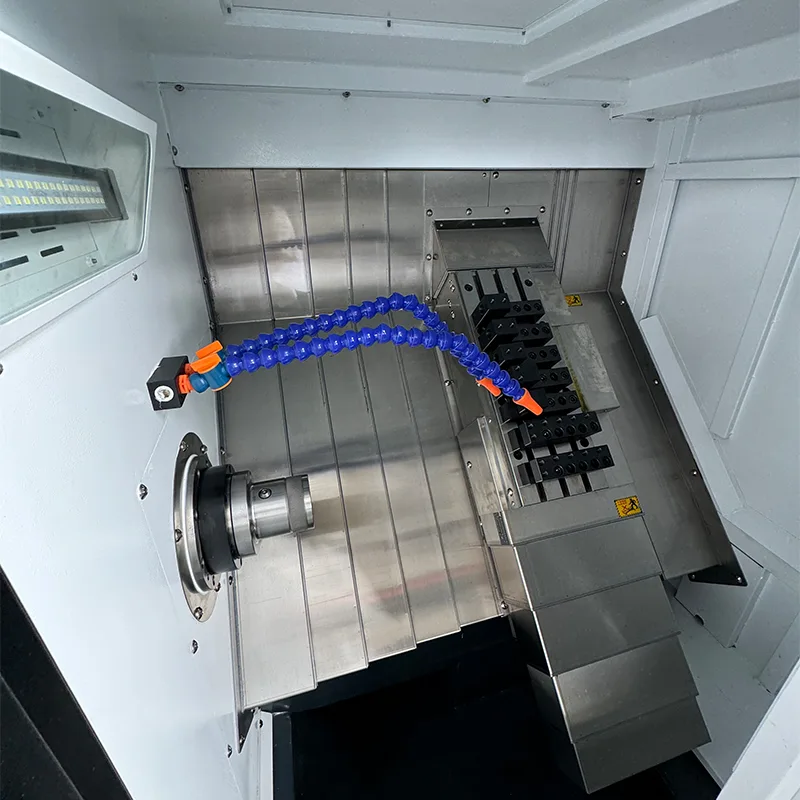

· 슬랜트 베드 디자인: 가공 중 강성을 높이고 효과적인 칩 흐름을 위한 30도 경사 베드.

· 고정밀 스핀들: 일본 NSK 베어링을 사용한 카트리지형 정밀 스핀들 조립. 직경 170mm의 스핀들 모델 A2-5.

· 프리미엄 가이드웨이: 일본 THK 30mm 정밀 선형 롤러 가이드. 4개의 표준 블록이 있는 X축, 4개의 확장 블록이 있는 Z축.

· 정밀 볼 스크류: X축과 Z축 모두 피치가 10mm인 일본 THK 32mm 볼 스크류.

· 서보 터렛: 빠르고 정확한 공구 인덱싱을 위한 63개의 서보 터렛.

· 유압 심압대: 유압 추진력을 갖춘 선형 가이드 심압대. MT4 테이퍼를 사용하여 심압대 이동 거리가 500mm입니다.

· 모터 구동 시스템: 벨트 구동 장치가 있는 주 스핀들 모터, 직접 구동 연결이 가능한 X 및 Z 서보 모터.

기술 사양

다음 표에는 서보 터렛 및 유압 심압대를 갖춘 CNC 경사 베드 선반의 전체 기술 매개변수가 나열되어 있습니다.

기계 구성

서보 터렛과 유압 심압대를 갖춘 CNC 경사 침대 선반은 다음과 같은 주요 구성 요소와 브랜드로 제작되었습니다.

· CNC 시스템: FANUC X/Z 서보 모터 및 드라이브를 갖춘 FANUC Oi-TF PLUS(5).

· 스핀들 모터: Huahong 7.5KW.

· 볼 스크류: 일본 THK 32mm 정밀 볼 스크류.

· 선형 롤러 가이드: 일본 THK 30mm 정밀 롤러 가이드.

· 스핀들 조립: 일본 NSK 베어링을 사용한 카트리지 정밀 유형.

· 유압 로터리 실린더: 대만.

· 유압 스테이션: 대만.

· 파워 헤드: 3스테이션, 11.4N.

· 냉각수 펌프: 750W.

표준 액세서리

서보 터렛과 유압식 심압대를 갖춘 각 CNC 경사 베드 선반에는 다음 액세서리가 함께 제공됩니다.

· 클램핑 재료용 스프링 콜릿 – 1개 포함.

· 선삭 공구 홀더 – 3개.

· 드릴링 도구 홀더 – 2개.

· 드릴링 도구 바 – ER20A 확장 바, 2개.

· 육각 키 세트 – 1세트.

응용 프로그램 및 장점

서보 터렛과 유압식 심압대가 장착된 CNC 경사 베드 선반은 광범위한 터닝 작업에 적합합니다.

· 가공 능력: 척 포함 최대 가공 직경 375mm, 최대 가공 길이 380mm. 강철, 스테인리스강, 비철금속 등 다양한 재료를 취급합니다.

· 생산 효율성: 63개의 서보 터렛은 빠른 도구 인덱싱을 가능하게 하여 설정 시간을 줄이고 배치 생산의 처리량을 높입니다.

· 정밀도 및 안정성: FANUC CNC 제어 장치와 결합된 일본 THK 가이드웨이 및 볼 스크류는 일관된 정확성과 반복성을 보장합니다.

· 공작물 지지대: 500mm 이동 거리와 MT4 테이퍼를 갖춘 유압식 심압대가 더 긴 공작물을 위한 안전한 클램핑을 제공합니다.

· 견고한 구조: 견고한 롤러 가이드가 장착된 30도 경사 베드는 안정적인 중절삭 작업을 지원합니다.

제조 및 품질 보증

서보 터렛과 유압 심압대를 갖춘 CNC 경사 침대 선반은 엄격한 품질 관리 기준에 따라 제조됩니다.

· 모든 주요 구성 요소는 FANUC, 일본 THK, 일본 NSK 및 Huahong을 포함한 유명 브랜드에서 공급됩니다.

· 볼스크류, 리니어 가이드, 스핀들 어셈블리의 정밀 조립 공정.

· 납품 전 엄격한 검사 및 테스트를 거쳐 기계의 정확성과 신뢰성을 보장합니다.

· 10년 이상의 제조 경험과 전문적인 기술 지원을 바탕으로 합니다.

자주 묻는 질문

이 경사베드 선반에는 어떤 CNC 시스템이 사용됩니까?

이 기계는 FANUC 서보 모터와 X 및 Z축용 드라이브가 포함된 FANUC Oi-TF PLUS(5) CNC 시스템을 사용합니다.

이 CNC 선반의 축 이동은 어떻게 됩니까?

X축 이동 거리는 200mm이고 Z축 이동 거리는 460mm입니다.

스핀들 속도와 모터 출력은 얼마입니까?

스핀들 속도 범위는 0~5000RPM이며, 7.5KW Huahong 스핀들 모터로 구동됩니다.

어떤 유형의 가이드웨이와 볼 스크류가 사용됩니까?

이 기계는 일본 THK 32mm 정밀 볼 스크류와 30mm 정밀 선형 롤러 가이드를 사용합니다.

기계 무게와 전체 치수는 어떻게 됩니까?

기계 크기는 1875×1021×1263mm이고 무게는 약 1.8톤이다.
