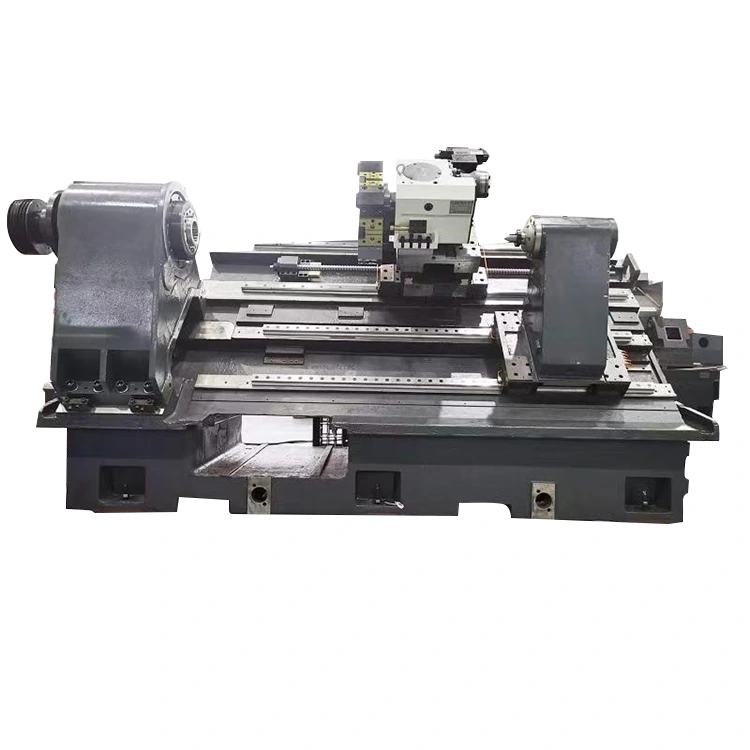

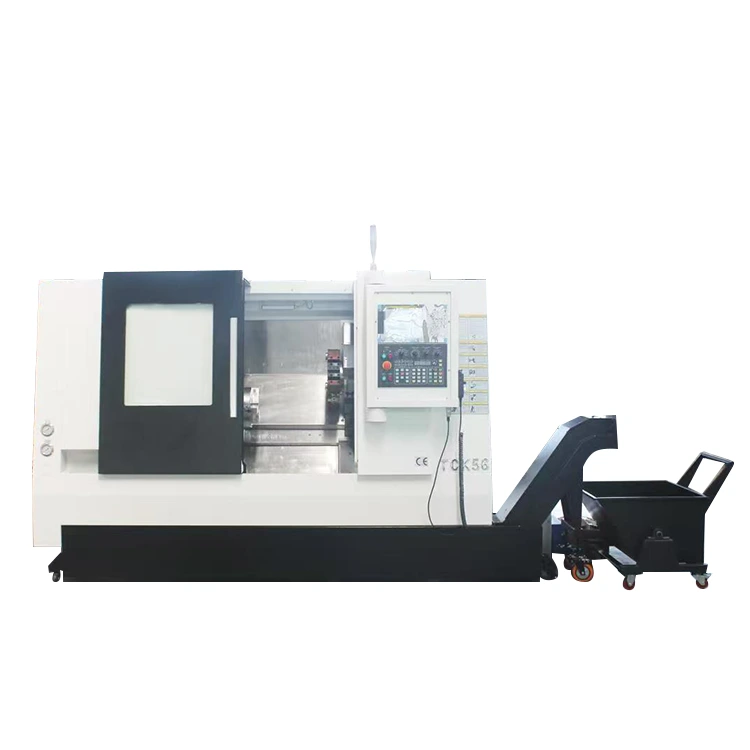

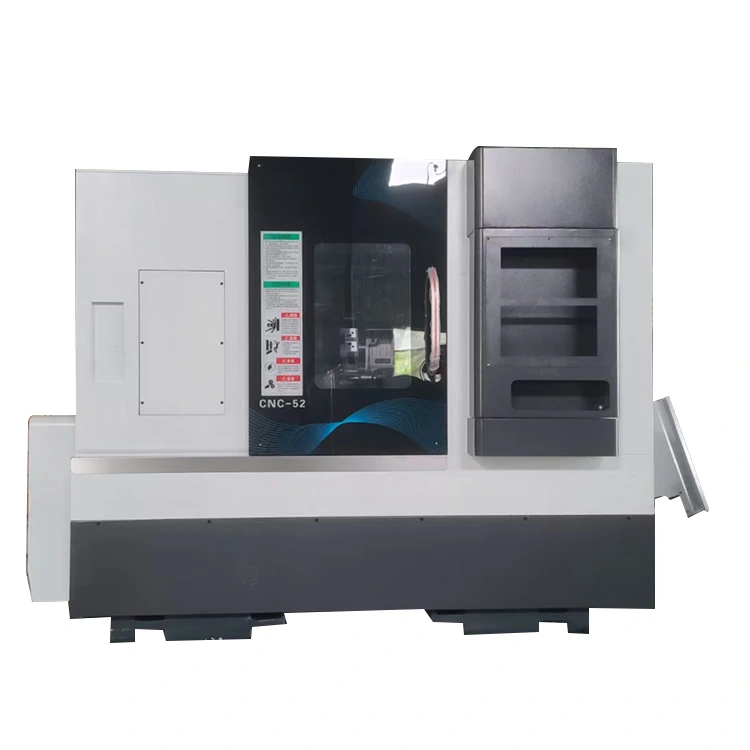

심압대가 있는 CNC 턴밀 센터

아니요.

이름

단위

투기

주목

1

슬라이드 테이블 상단 치수

mm

450*340

2

z 축의 최대 이동

mm

600

3

X축의 최대 이동거리

mm

300

4

최대 스윙 직경

mm

650

5

스핀들에서 슬라이드 테이블 상단까지의 직경

mm

170

6

스핀들 중심에서지면까지의 거리

mm

1100

7

최대 가공 길이

mm

475

NF80-170-BMT55-12T 동력 터렛을 예로 들면

8

MAX 회전 직경

mm

500

9

스핀들 모델(스핀들 직경)

mm

A2-6（200）

10

스핀들 속도

RPM

0-4000

11

X、Z 볼스크류 사양

32*10/40*10

일본 THK 볼 스크류, 클래스 C3

12

X축 선형 가이드 레일

대만 HIWIN 롤러 클래스 p, 크기 35

4 슬라이더-표준형

13

Z축 선형 가이드 레일

대만 HIWIN 롤러 클래스 P 사이즈 35

4개의 슬라이더 - 확장된 길이의 슬라이더

14

메인 X.Z 모터 연결 방법

타이밍 벨트/다이렉트 드라이브/다이렉트 드라이브

15

X.Z. 심압대 모터 플랜지/마개

mm

130/110

16

기계 크기

mm

2415*1257*1270

17

기계 순중량

KG

3800kg

내부 및 외부 보호 포함

18

도구 설치 방법

170-BMT55 동력 포탑

19

기계 베이스 유형 및 경사도

30도 경사 침대

20

심압대

리니어 가이드 심압대

21

심압대 전진 방식

유압 추진 및 서보 추진

표준 장착 유압 심압대 센터

22

심압대의 최대 이동

600

23

심압대의 최소 돌출 길이

30mm

24

심압대 센터 모델

MT5
