밸브 시트 링 보링 머신

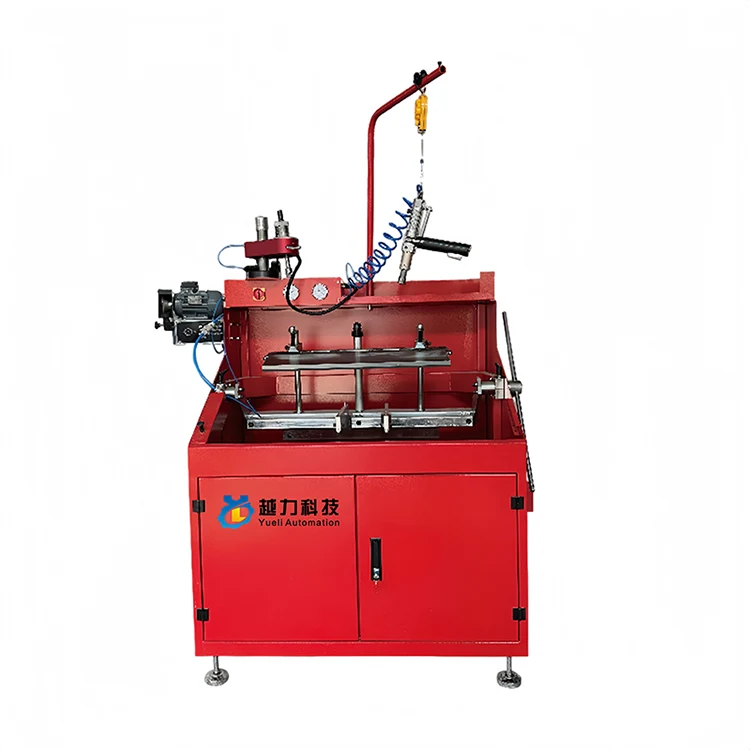

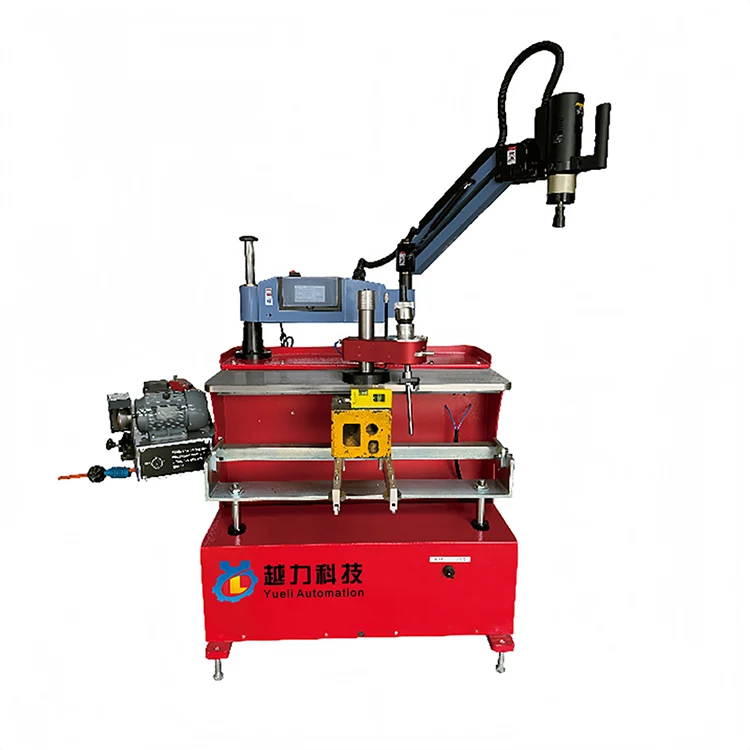

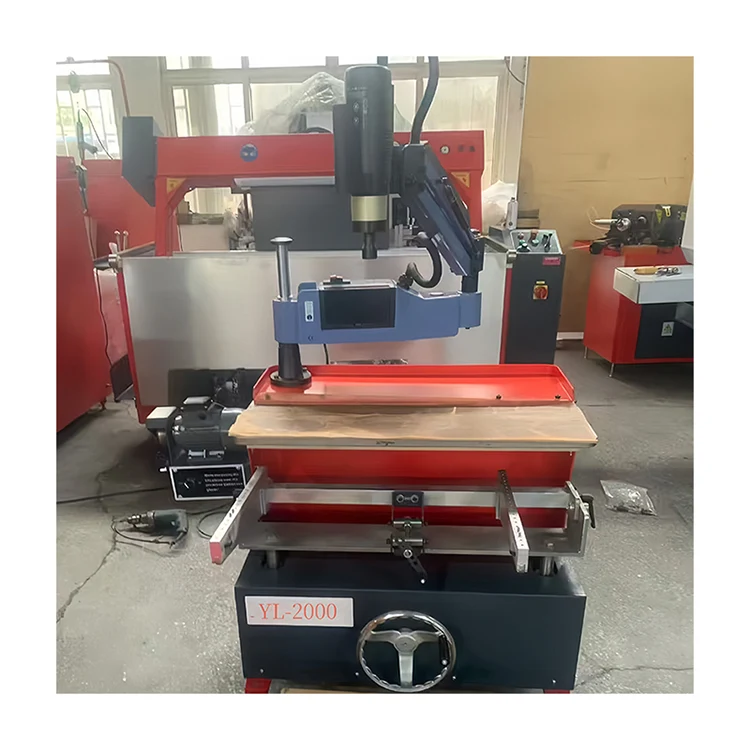

Yueli가 설계한 LD2000 밸브 시트 링 보링 머신은 엔진 실린더 헤드의 밸브 시트 링을 정밀 가공하고 수리하는 전문 기계입니다. 자동차, 오토바이, 선박용 가솔린/디젤 엔진의 실린더 헤드 유지 관리에 널리 사용됩니다. 기계는 밸브 포트, 시트 링 보어 및 가이드 튜브 구멍을 보링하고 넓힐 수 있습니다.

· 장기적인 강성과 정확성을 위해 수직 직사각형 가이드 레일을 갖춘 컴팩트한 구조입니다.

· 완전히 장착되어 제공되므로 추가 도구, 파일럿 또는 게이지를 구입할 필요가 없습니다.

· 작동이 쉽고 다양한 작업장 환경에 적합합니다.

· 일반적인 밸브 시트 링 크기를 다루므로 대부분의 엔진 유형에 대한 일일 수리 요구 사항을 충족합니다.

기술 사양

LD2000 밸브 시트 링 보링 머신의 기술 사양은 다음과 같습니다.

· 모델: LD2000

· 세트당 수량: 1

· 포장 크기(L×W×H): 1020 × 900 × 1350mm

· 전원 공급 장치: 220V / 50Hz / 단상

· 순중량: 155kg

· 총중량: 223kg

구조적 특징:

· 수직 직사각형 가이드 레일 디자인 – 우수한 강성과 진동 저항.

· 안정적인 작동을 위한 일체형 침대와 메인 프레임.

· 안전하고 편리한 작동을 위해 별도의 전기 제어 상자가 있습니다.

LD2000을 선택하는 이유

밸브 시트 링 수리 분야에서는 액세서리의 정확성, 강성 및 완성도가 품질과 효율성에 직접적인 영향을 미칩니다. LD2000은 다음과 같은 장점을 제공합니다.

① 완벽한 장비 – 사용 가능

· 8가지 유형의 보링 블레이드(다양한 각도와 반경을 갖춘 E1 및 E2 시리즈)가 포함되어 있습니다.

· 공통 가이드 보어 직경을 포괄하는 4.98mm에서 11.98mm까지의 9개 파일럿을 포함합니다.

· 다양한 보어 크기와 깊이에 맞게 대형, 중형, 소형 공구 홀더가 함께 제공됩니다.

· 도구 설정 게이지, 육각 렌치, T15 렌치가 함께 제공됩니다. 설정에 추가 도구가 필요하지 않습니다.

② 강성이 우수하고 정확도가 확실함

· 수직 직사각형 가이드 레일은 뛰어난 굽힘 및 비틀림 강성을 제공합니다.

· 정확한 스핀들과 가이드 레일 맞춤으로 동심도와 표면 마감이 보장됩니다.

· 안정적인 베드는 진동을 줄여 공구 수명을 연장합니다.

③ 적용범위가 넓다

· 자동차, 오토바이, 선박용 가솔린/디젤 실린더 헤드에 적합합니다.

· 밸브 포트, 시트 링 보어 및 가이드 튜브 구멍을 가공할 수 있습니다.

· 여러 파일럿 및 블레이드 조합은 가장 일반적인 수리 크기를 포괄합니다.

④ 유지보수가 용이하고 예비 부품이 충분함

· 필요한 모든 도구가 포함되어 있어 일일 조정을 위해 추가로 구매할 필요가 없습니다.

· 표준화된 홀더와 파일럿 인터페이스로 교체가 간편해졌습니다.

표준 포장 목록

LD2000에는 다음과 같은 28개 항목이 포함되어 있습니다.

키트에 대한 참고 사항:

· 보링 블레이드: E1 시리즈(5개: 45°-0.8, 45°-1.2, 55°-1.5, 60°-1.2, 90°) 및 E2 시리즈(3개: 45°-0.8, 45°-1.2, 60°-1.2) – 다양한 밸브 시트 테이퍼 요구 사항에 맞게 다양한 각도와 반경.

· 파일럿: 4.98mm에서 11.98mm까지 9가지 직경, 일반적인 밸브 가이드 보어 크기와 일치하여 보링 중 정확한 센터링을 보장합니다.

· 공구 홀더: 다양한 보어 직경과 가공 깊이를 위한 세 가지 크기(대형, 중형, 소형).

· 도구 설정 게이지: 빠른 도구 설치 및 위치 교정이 가능합니다.

적용범위

LD2000 밸브 시트 링 보링 머신은 실린더 헤드 수리의 핵심 과제인 밸브 시트의 정밀 보링 및 리밍을 위해 설계되었습니다. 일반적인 응용 분야는 다음과 같습니다.

· 자동차 엔진 실린더 헤드 수리 - 자동차, SUV, 경상용차(가솔린/디젤).

· 오토바이 엔진 실린더 헤드 수리 - 단일 실린더 및 다중 실린더 엔진.

· 해양 엔진 실린더 헤드 수리 - 더 큰 밸브 시트를 포함한 해양 디젤 엔진.

· 엔진 재제조 및 보링 전문점 - 일괄 처리 및 가이드 홀 리밍.

사용 및 유지 관리

포장 풀기 검사:

· 포장 목록과 대조하여 28개 품목을 모두 확인하세요.

· 기계, 침대, 전기 제어 상자에 운송 중 손상이 있는지 검사하세요.

· 블레이드 가장자리와 파일럿 표면이 손상되지 않았는지 확인하세요.

설치 및 설정:

· 침대를 평평하고 튼튼한 작업대 위에 놓으십시오.

· 컨트롤 박스 라벨에 따라 전원 공급 장치(220V/50Hz 단상)를 연결합니다.

· 실린더 헤드를 고정하고 적절한 파일럿을 가이드 구멍에 삽입하여 위치를 지정합니다.

· 밸브 시트 각도에 맞는 보링 블레이드를 선택하고 공구 홀더에 장착합니다.

· 시작하기 전에 도구 설정 게이지를 사용하여 도구 위치를 보정하십시오.

정기 유지 관리:

· 가이드 레일 표면을 깨끗하게 유지하고 정기적으로 윤활유를 바르십시오.

· 사용 후 칼날을 청소하고 충격으로 인한 손상을 방지하세요.

· 파일럿은 사용 후 닦아서 사이즈별로 보관하세요.

· 전기 제어 상자를 건조하고 환기되도록 유지하십시오. 정기적으로 배선을 검사하십시오.

포장 및 배송

LD2000은 안전한 운송을 보장하기 위해 표준 수출용 목재 케이스에 포장되어 있습니다.

· 포장방법 : 표준수출합판케이스

· 포장 크기: 1020 × 900 × 1350mm

· 순중량: 155kg

· 총중량: 223kg

· 전원 공급 장치: 220V / 50Hz / 단상

· 육로, 해상, 항공 화물에 적합

모든 구성 요소는 케이스 내부에 단단히 고정되어 있으며 블레이드와 파일럿은 손상을 방지하기 위해 개별적으로 포장되어 있습니다. 도착 시 배송물을 검사하고 문제가 발견되면 즉시 운송업체나 공급업체에 연락하십시오.

주문 및 문의

Quanzhou YueLi Automation Equipment Co., Ltd.는 LD2000 밸브 시트 링 보링 머신에 대한 판매 및 기술 지원을 제공합니다. 자동차 수리점, 오토바이 정비소, 선박 엔진 수리 사업 또는 전문 엔진 재제조 시설을 운영하든 YueLi는 적합한 솔루션과 애프터 서비스 지원을 제공할 수 있습니다.

연락처 정보:

· 회사: Quanzhou YueLi Automation Equipment Co., Ltd.

· 제품: LD2000 밸브 시트 링 보링 머신

제품 세부 정보, 배송 시간 및 보증 정책에 대해서는 언제든지 YueLi 팀에 문의하세요. 우리는 당신을 봉사하기를 기대합니다.
