트러스 일체형 기계

고객

레자

견적번호

YL2025091101

연락하다

레자

견적 날짜

2025-9-11

CC.

견적 유효성

30일

전화

배달 시간

보증금을 받은 후 20일

가격

0640(플라이 커터 파워 헤드 및 스퀘어 툴 터렛 포함)

RMB42000SET

지불

T/T.30% 보증금, 70% 배송 전 지불.

보증

1년.

사진

 이름

 투기

처리능력

침대 위의 최대 스윙 직경(mm)

280

캐리지 위의 최대 스윙 직경(Φ/mm)

f160

최대 회전 길이(Φ/mm)

280

최대 회전 직경(Φ/mm)

280

스톡 바의 최대 관통 구멍 직경(Φ/mm)

42

축

스핀들 노즈 유형(GB 5900.1)

A2-5

 스핀들 라이너 구멍의 테이퍼

21°

GB21°

스핀들 관통 구멍 직경(Φ/mm)

49

 스핀들 견인바 관통 구멍 직경

41.5

스핀들 견인바 스레드

M48×1.5

스핀들 속도 범위(r/min)

0-3000（4000）

표준 구성: 0-3000(옵션: 4000)

 스핀들 기어 변속 모드

32

독립 스핀들: 전면 3개, 후면 2개

주 모터 전력(연속 정격)(kW)

4

주 모터 전력(순간 최대값)(kW)

4

X축 급이송 속도(m/min)

15

Z축 급이송속도(m/min)

15

X축 서보 모터 토크(N·m)

110/6.4

Z축 서보 모터 토크(N·m)

110/6.4

X축 스트로크(mm)

640

Z축 스트로크(mm)

280

X축 및 Z축 모터 연결 방법

 다이렉트 커플링

Z축 가이드웨이

Z-30-640

Z축 볼스크류 30-640 각형

X-이후.

X-30-540

X축 볼스크류 30-540각형

 가이드웨이 유형

(30FZS)

리니어 가이드웨이(30FZS)

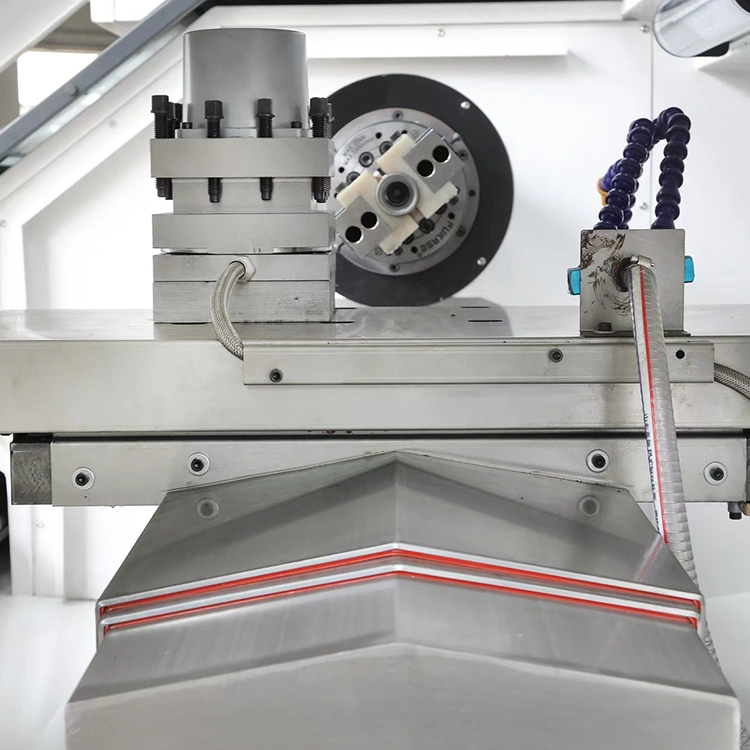

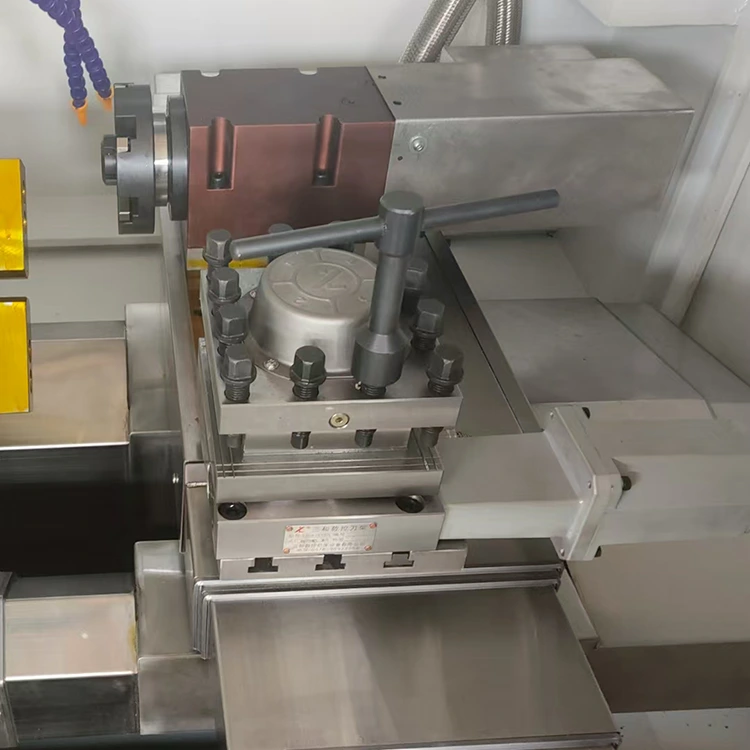

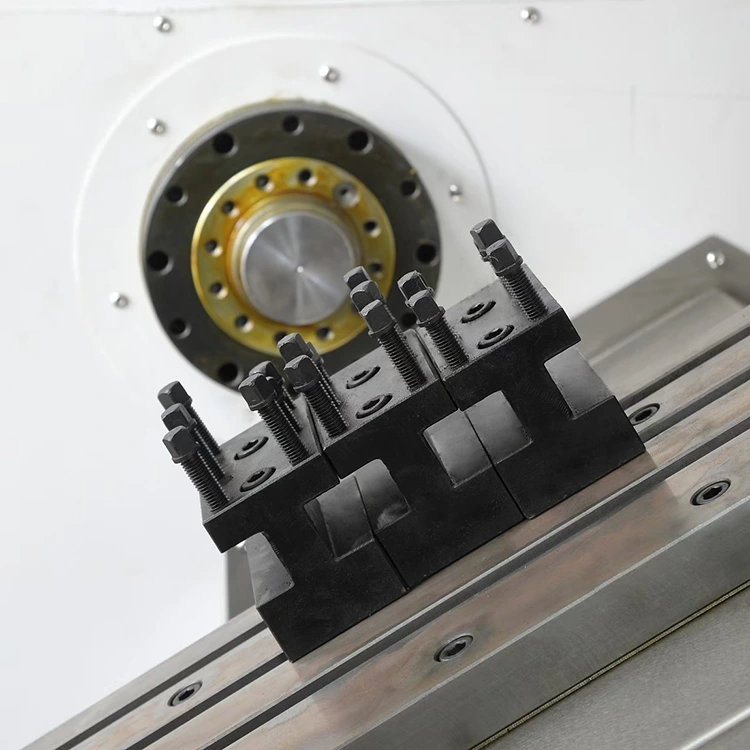

공구 터렛

 공구 터렛 유형

6125

 툴 스테이션 수

(MM)

공구크기(mm)

20*20

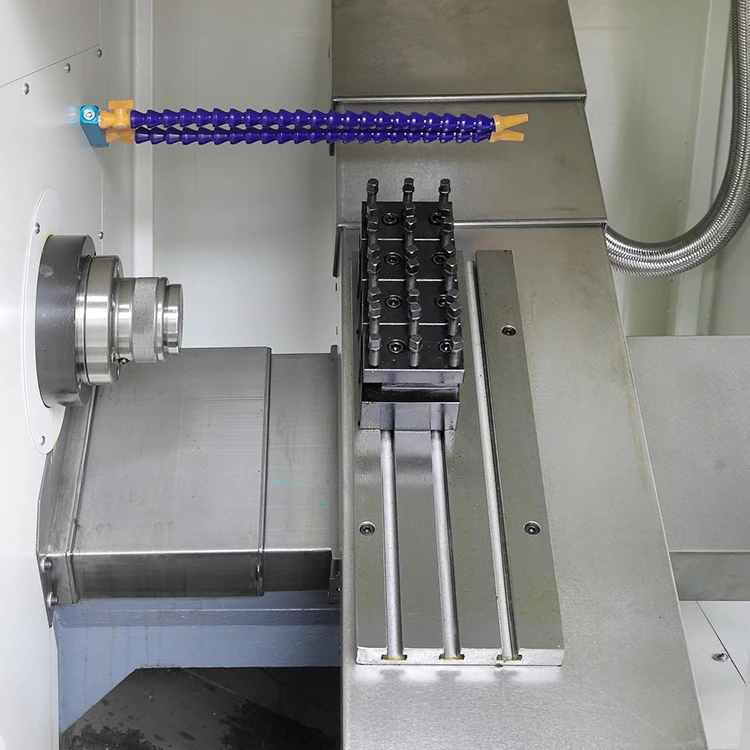

고정공구대 (20×20)

지붕틀

X축 표준 스트로크

2400mm

X축 최대 속도

1.5mm/초

Y축 표준 스트로크

650mm

Y축 최대 속도

1m/s

Z축 표준 스트로크

1000mm

Z축 최대 속도

1.5m/초

 지면에서 트레이 높이

1100mm

 트레이 크기

550*350mm

 트레이 수

2

사진 2장

 트러스 재질

강철

 그리퍼 끝

，

공압 클램핑  공압 회전

 전송 모드

경사형 레일 랙이 있는 선형 가이드웨이

 입력 전압

220V

 입력 공기압

0.5-0.8파

전원공급장치

 정격 총 전력

9KW

 정격 총 전류

20A

투기

 기계 중량

900kg

기계 크기(L×W×H)

1650×1250×1600mm

다른

 클램핑 방식

척 직경(옵션)

 워터 펌프 동력

380V/90와트

볼스크류 모델(X축)

2508

볼스크류 모델(z축)

3208

칩컨베이어형(옵션구매)

가공 분야

 자동차 오토바이 부품 및 하드웨어 액세서리
