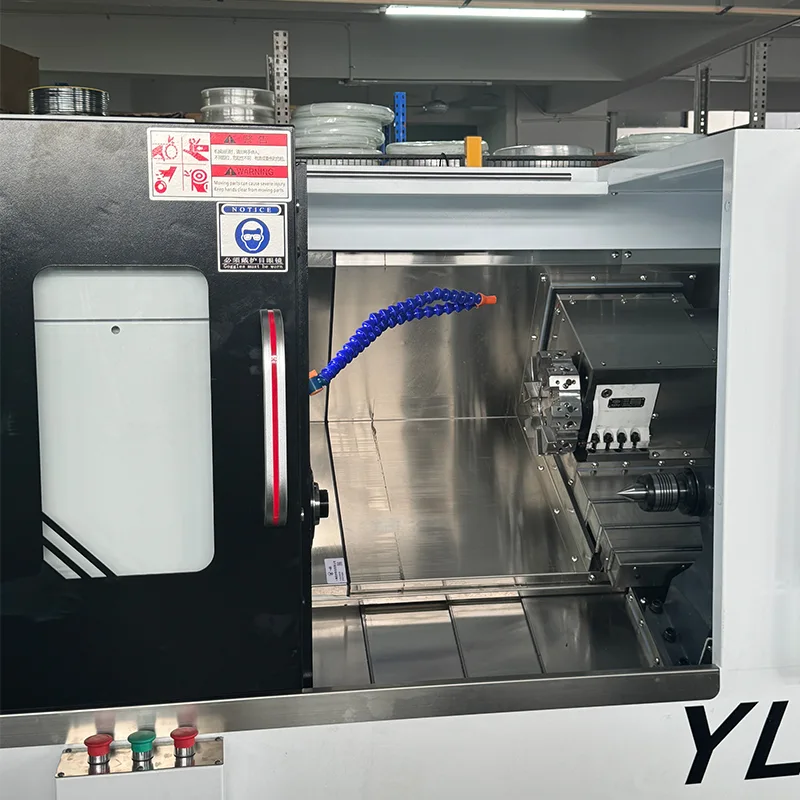

서보 터렛과 심압대가 있는 경사 침대 CNC 선반

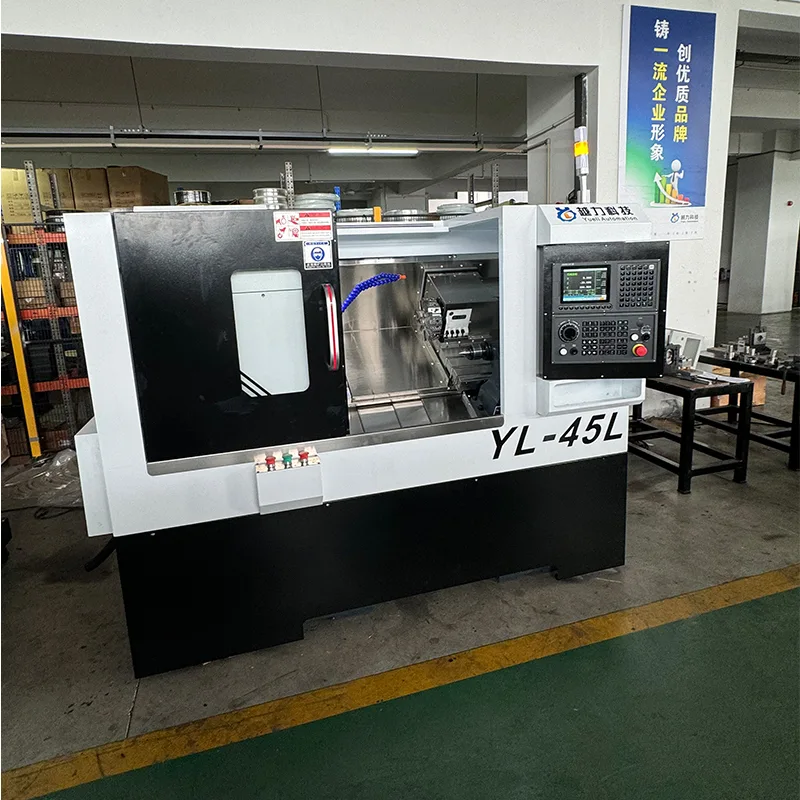

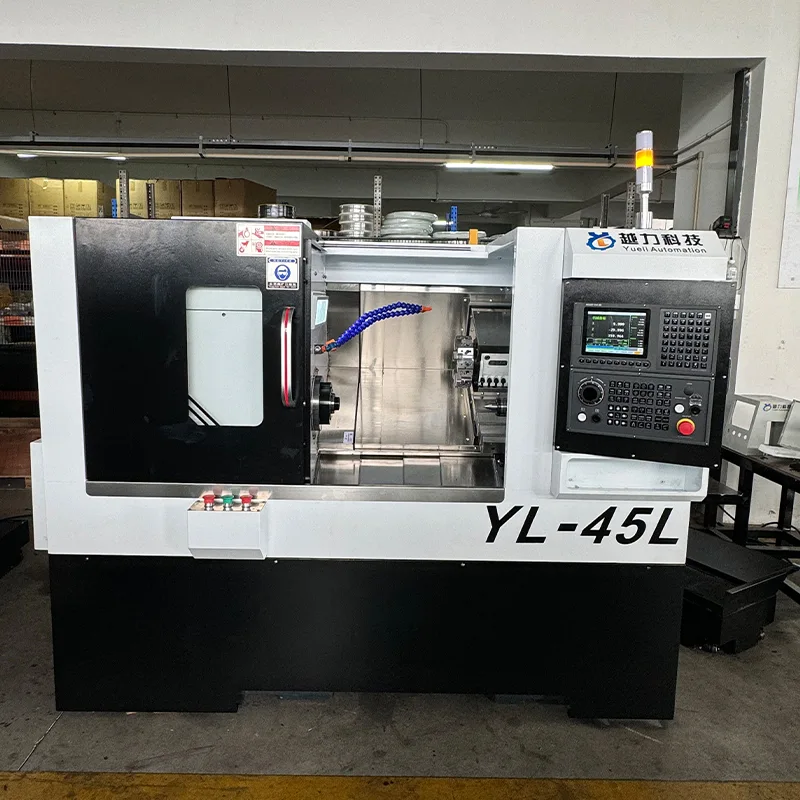

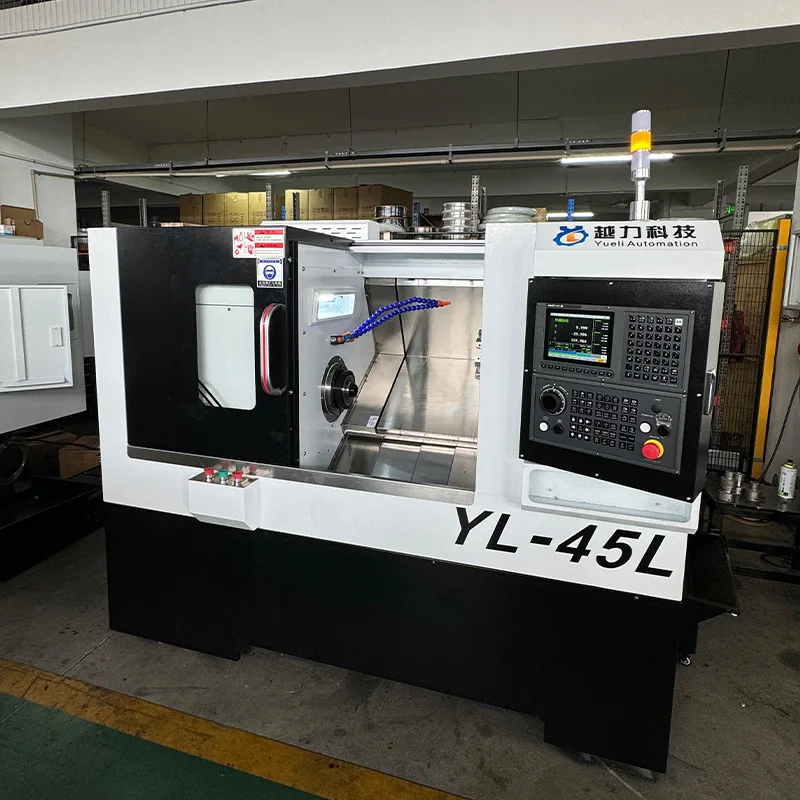

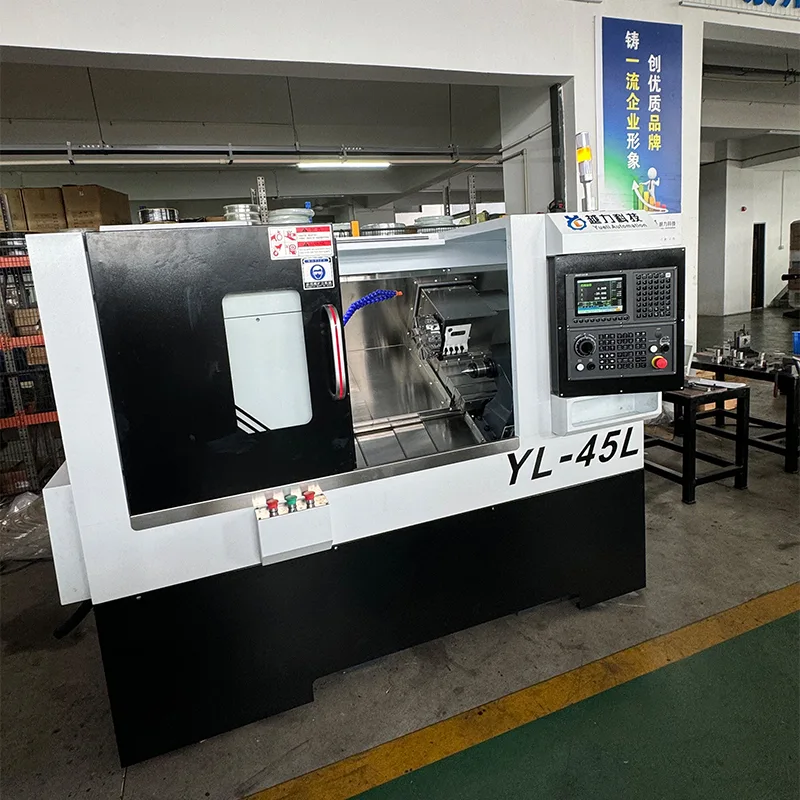

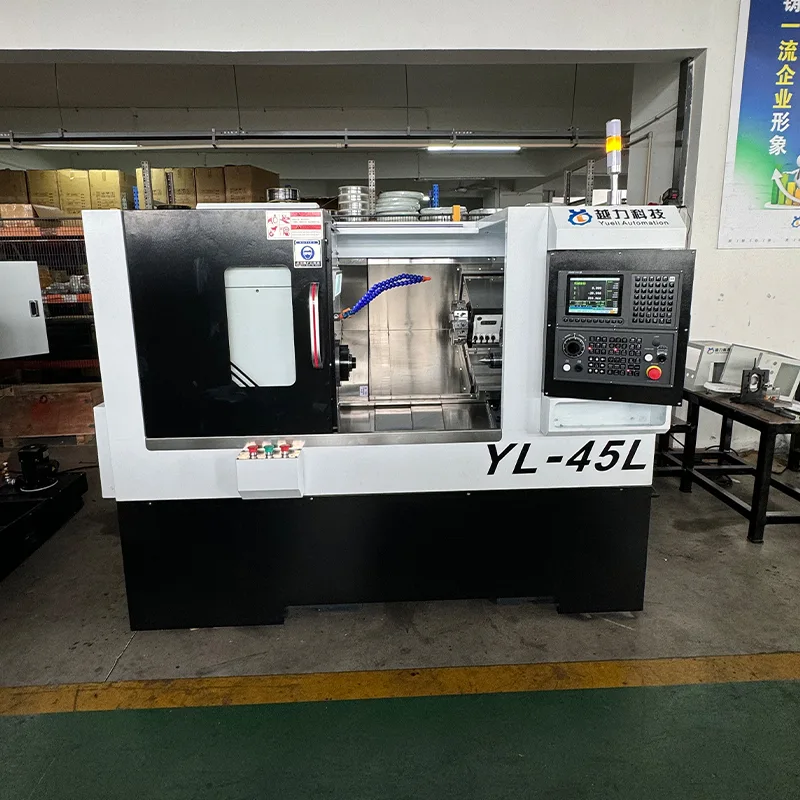

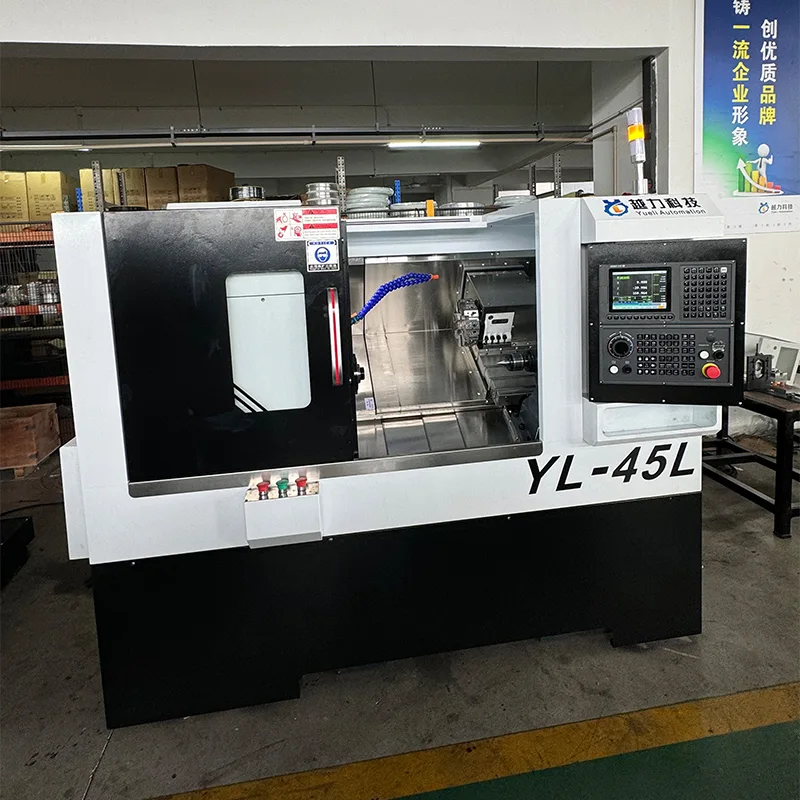

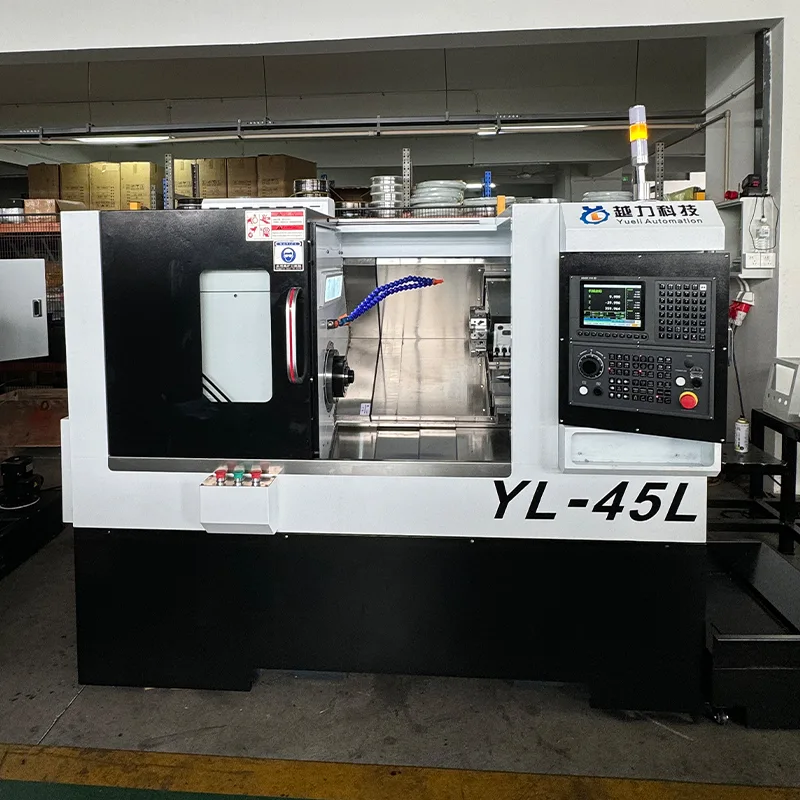

서보 터렛 및 심압대를 갖춘 경사 베드 CNC 선반(모델 YL-45L)은 Quanzhou Yueli Automation Equipment Co., Ltd.에서 생산됩니다. 이 기계는 툴링용 63 서보 터렛을 갖춘 30도 경사 베드 설계를 특징으로 합니다. FANUC Oi-TF PLUS(5) CNC 시스템과 일본 THK 32mm 정밀 볼스크류, 30mm 정밀 리니어 롤러 가이드를 탑재해 안정적이고 정확한 가공 성능을 제공한다. 스핀들 속도 범위는 7.5KW Huahong 스핀들 모터를 사용하여 0 ~ 5000 RPM입니다. 기계에는 유압 추진력을 갖춘 선형 가이드 심압대가 있고 심압대 이동 거리는 500mm이며 심압대 테이퍼는 MT4입니다. 최대 회전 직경은 375mm이고, 척 포함 최대 가공 길이는 380mm입니다.

기술 사양

다음 기술 매개변수는 서보 터렛 및 심압대를 갖춘 경사 베드 CNC 선반에 적용됩니다.

주요 구성

서보 터렛과 심압대를 갖춘 경사 침대 CNC 선반에는 다음과 같은 주요 구성 요소가 장착되어 있습니다.

표준 액세서리

다음 액세서리는 서보 터렛 및 심압대를 갖춘 경사 침대 CNC 선반에 포함되어 있습니다.

기계구조 및 주요특징

서보 터렛과 심압대를 갖춘 경사 베드 CNC 선반은 다음과 같은 구조 및 성능 특징을 통합합니다.

· 베드: 강성과 효율적인 칩 흐름을 위한 30도 경사 베드 디자인.

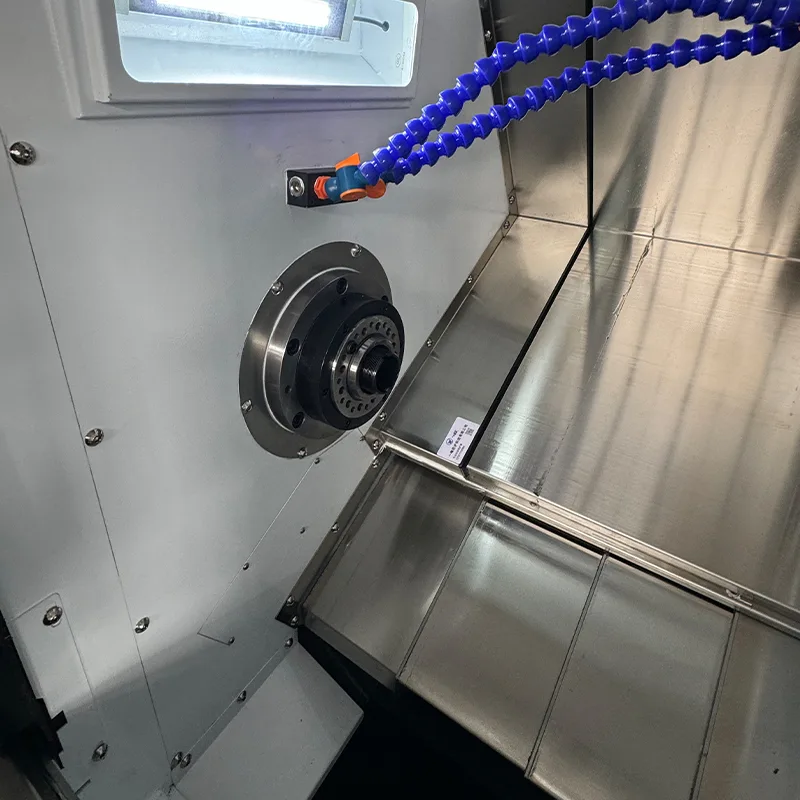

· 스핀들: 일본 NSK 베어링을 사용한 카트리지 정밀 스핀들 조립. 직경 170mm의 스핀들 모델 A2-5. 속도 범위는 0-5000RPM입니다.

· 가이드웨이: 일본 THK 30mm 정밀 선형 롤러 가이드. 4개의 표준 블록이 있는 X축, 4개의 확장 블록이 있는 Z축.

· 볼 스크류: X축과 Z축 모두 피치가 10mm인 일본 THK 32mm 정밀 볼 스크류.

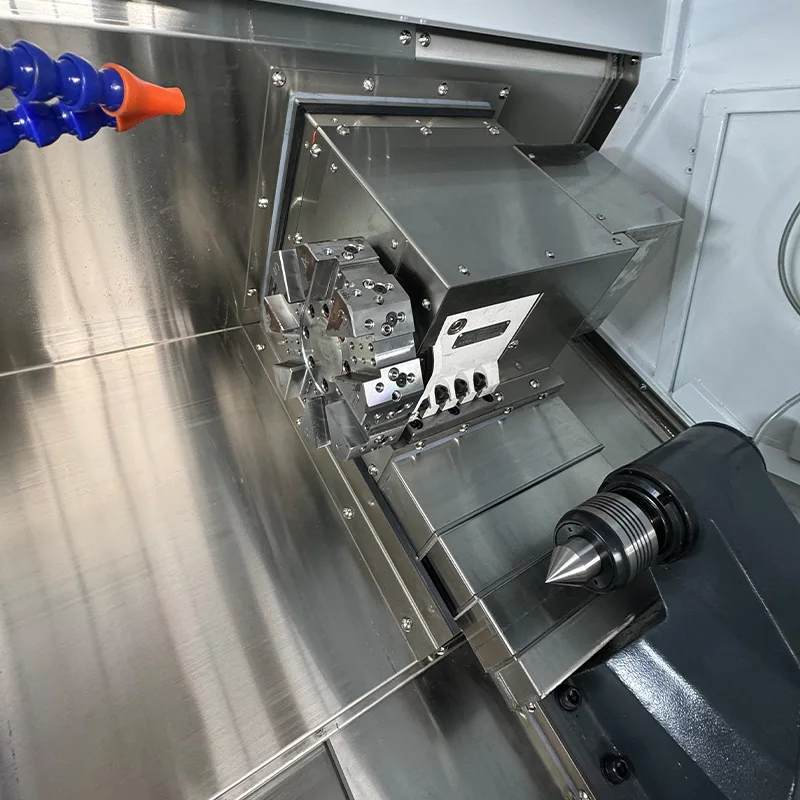

· 툴링: 자동 공구 교환을 위한 63개의 서보 터렛.

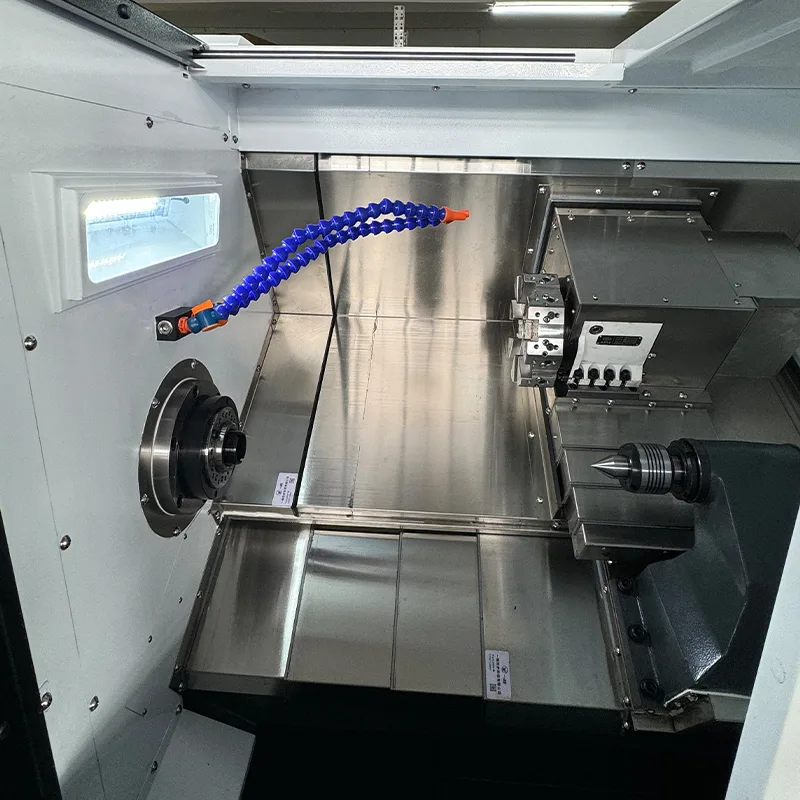

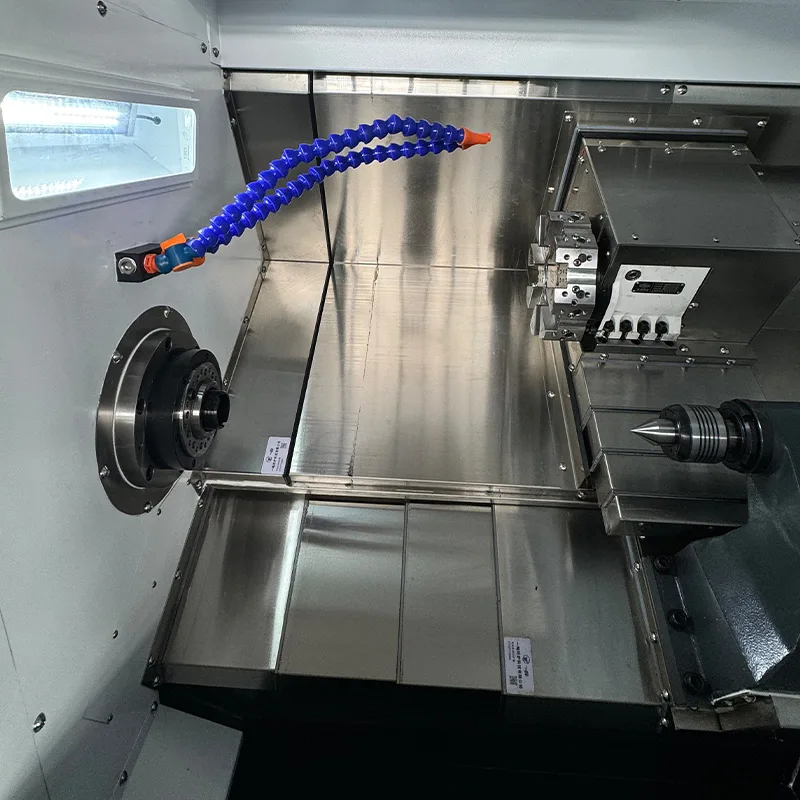

· 심압대: 유압 추진력을 갖춘 선형 가이드 심압대. 심압대 이동 거리는 500mm입니다. 심압대 테이퍼 MT4.

· 모터 연결: 벨트 구동 방식의 메인 모터, 직접 구동 방식의 X 및 Z 모터.

주문 정보

다음 가격 및 주문 세부 사항은 서보 터렛 및 심압대를 갖춘 경사 베드 CNC 선반에 적용됩니다.

· 상품명 : 경사베드 CNC선반(공구 터렛형)

· 모델: YL-45L

· 지불 조건 : 보증금 30%, 배송 전 잔액

· 보증기간 : 부품 1년 (인위적 파손 제외)

· 세금: 13% VAT 포함

· 화물 : 포함

자주 묻는 질문

이 경사 침대 CNC 선반의 제어 시스템은 무엇입니까?

경사 침대 CNC 선반은 FANUC 서보 모터와 X축 및 Z축용 드라이브가 포함된 FANUC Oi-TF PLUS(5) CNC 시스템을 사용합니다.

이 기계의 X 및 Z 축 이동은 어떻게 됩니까?

X축 이동거리는 200mm이고 Z축 이동거리는 460mm입니다. 스핀들 속도와 스핀들 모터 출력은 얼마입니까?

스핀들 속도 범위는 0 ~ 5000RPM이고 스핀들 모터 출력은 Huahong의 7.5KW입니다.

이 기계에는 어떤 유형의 침대와 도구가 있습니까?

이 기계에는 자동 공구 교환을 위한 63 서보 터렛이 있는 30도 경사 베드가 있습니다.

가이드웨이와 볼스크류의 사양은 무엇입니까?

X 및 Z 축에는 일본 THK의 32mm 정밀 볼 스크류와 30mm 정밀 선형 롤러 가이드가 사용됩니다.

이 CNC 선반의 무게와 크기는 얼마입니까?

기계 크기는 1875×1021×1263mm이고, 무게는 약 1.8톤이다.

기계에는 어떤 유형의 심압대가 있습니까?

기계에는 유압 추진력을 갖춘 선형 가이드 심압대가 있고 심압대 이동 거리는 500mm이며 심압대 테이퍼는 MT4입니다.
