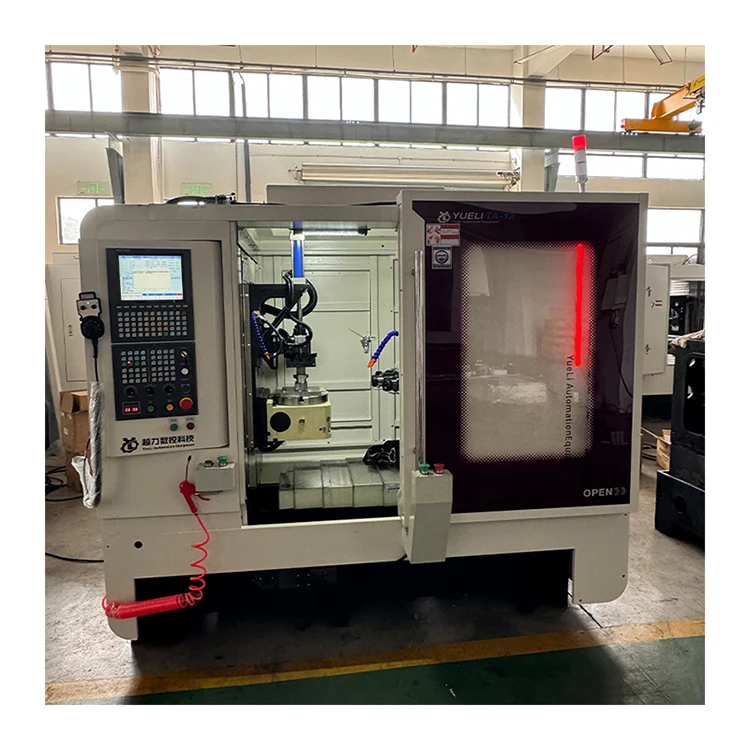

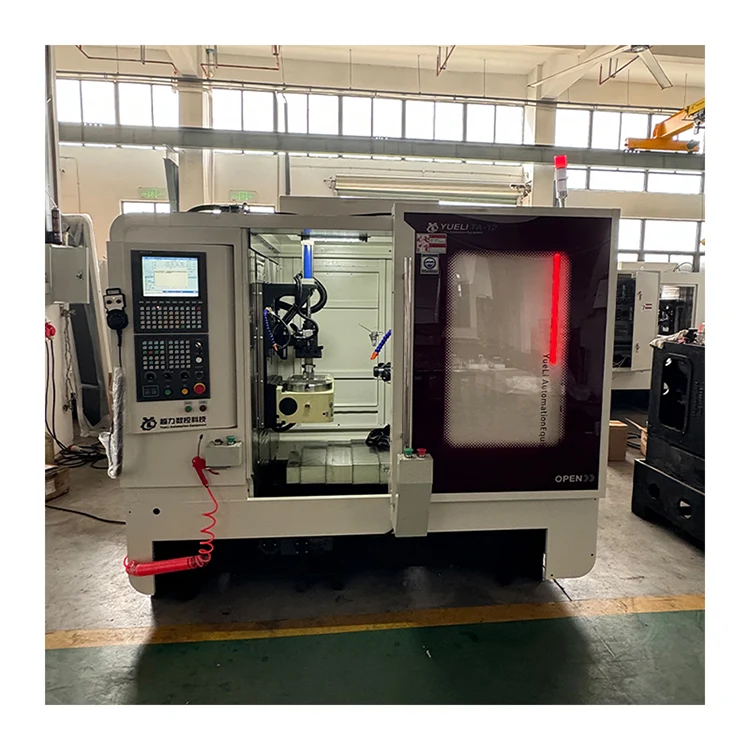

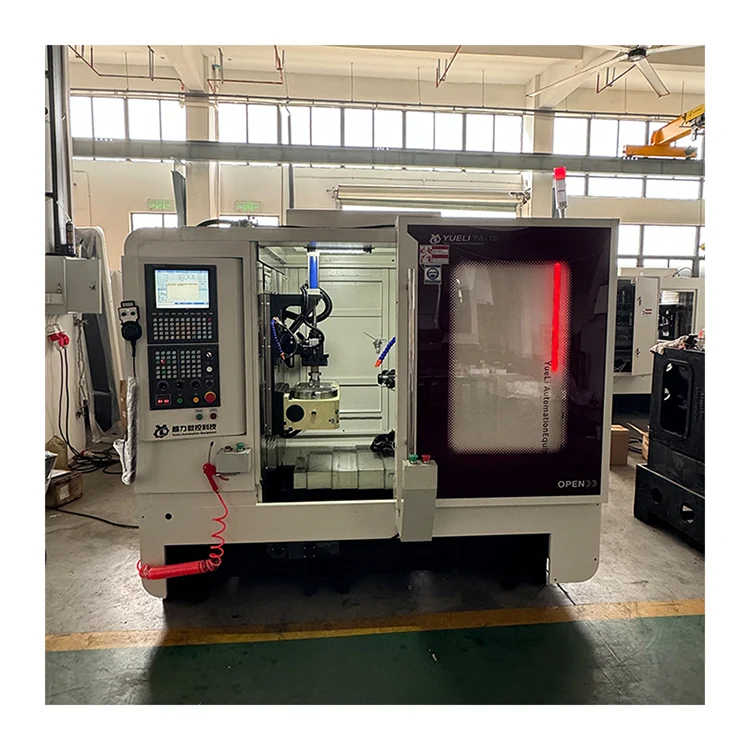

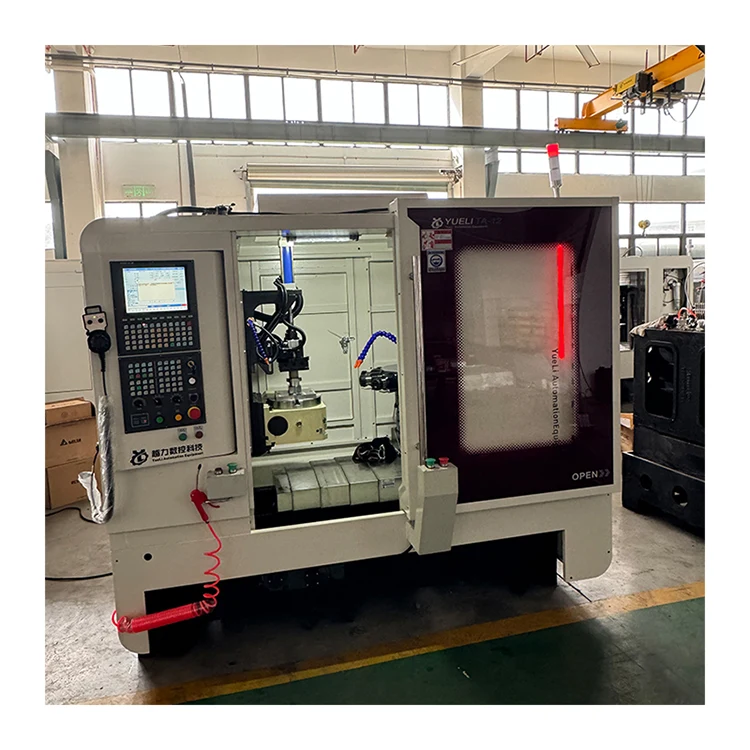

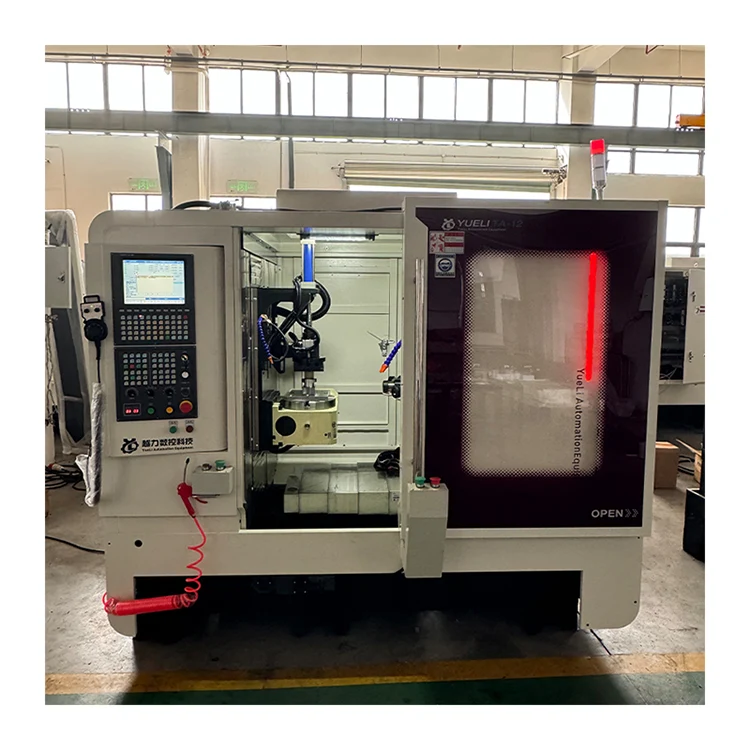

수평 12-스핀들 CNC 터렛 기계

수평 12-스핀들 CNC 터렛 기계(내부 모델 TA-12)는 Quanzhou Yueli Automation Equipment Co., Ltd.에서 제조되었습니다. 이는 대량 및 중간 볼륨 배치의 생산 및 처리에 적합합니다. 이 기계는 부드럽고 넉넉한 외관, 간단하고 직관적인 작동, 편리한 조정이 특징입니다. CNC 제어를 통해 자동화 수준이 높고 신뢰성이 높으며 노동 강도가 낮아져 한 사람이 여러 기계를 작동하고 관리할 수 있습니다. 이 제품은 이상적인 고효율 오염 방지 처리 장비입니다.

제품소개

수평 12-스핀들 CNC 터렛 기계는 대규모 및 중간 규모 배치의 생산 및 처리에 적합합니다. 기계의 외관은 부드럽고 관대하며 작동은 간단하고 직관적이며 조정이 편리합니다. CNC 제어가 채택되어 자동화 수준이 높고 신뢰성이 좋으며 작업자의 노동 강도가 줄어들고 한 사람과 여러 기계의 작동 및 관리가 실현될 수 있습니다.

기술 구성 매개변수

다음 구성요소 및 사양은 수평 12-스핀들 CNC 터렛 기계에 적용됩니다.

주요 기술 매개변수

다음 기술 매개변수는 수평 12-스핀들 CNC 터렛 기계에 적용됩니다.

기계 구조 및 성능

수평 12-스핀들 CNC 터렛 기계는 다음과 같은 구조 및 성능 특징을 가지고 있습니다.

· 간단한 머시닝센터. 프로그램 제어는 솔레노이드 밸브나 실린더 고장으로 인한 탭이나 공구의 손상을 방지하기 위해 감지 기능이 있는 Taiwan Hust 제어 시스템을 사용합니다. 쉬운 조작을 위한 인간-기계 친화적 대화.

· 대형 및 중형 배치 부품 처리에 적합합니다. 1회 클램핑이 완료되었습니다. 효율성이 높고 정밀도가 좋습니다.

· 탭핑 메커니즘은 리드 스크류 드라이브를 교체할 필요가 없습니다. 피치가 표준입니다. 자체 주파수 변환 기능을 갖춘 베이징 CTB 메인 서보 모터는 나사 표면 거칠기를 개선하고 정확성을 보장합니다.

· 파워 헤드 부품에 대한 독립적인 연구 및 개발. 정밀 연삭. 내마모성이 우수합니다. 긴 서비스 수명.

· Hust CNC 시스템을 사용하면 필요에 따라 이송 속도를 설정할 수 있습니다. 장기간 사용하면 리드 스크류가 마모되고 시스템에는 공구 보상 기능이 있습니다.

· 각 전동 슬라이딩 표면은 공작 기계의 수명을 보장하기 위해 중앙 집중식 자동 윤활 장치를 사용합니다.

· 서보 모터에 의해 구동되는 슬라이딩 테이블 운동. 여러 좌표를 디지털 방식으로 설정할 수 있습니다. 높은 위치 정확도. 진동이 적습니다. 빠른 응답.

· 가공 중에는 공작물 상태가 터치스크린에 표시됩니다. 결함에 대한 경보 기능.

· 완전 밀폐형 보호 장치로 개인의 안전을 보장하고 처리 환경을 개선합니다.

주요 구조 구성 요소

수평 12-스핀들 CNC 터렛 기계는 다음과 같은 주요 구조 구성요소로 구성됩니다.

· 컬럼: 1세트

· 4번째 축: 1세트

· 베이스: 1세트

· 전자 시스템: 1세트

· 유압 바이스: 1세트

· 칩 제거 시스템: 1세트

전기 시스템

수평 12-스핀들 CNC 터렛 기계는 다음과 같은 전기 부품을 사용합니다.

· 솔레노이드 밸브: 대만 AirTAC. 좋은 안정성. 공기압은 0.5MPa보다 낮을 수 없습니다.

· AC 접촉기: Schneider. 좋은 안정성.

· 릴레이: Omron. 좋은 안정성.

윤활 시스템

수평 12-스핀들 CNC 터렛 기계의 각 파워 헤드는 버터로 윤활 처리되어 사용 및 작동이 간편하여 윤활 표면의 수명을 보장합니다.

표준 액세서리 및 문서

수평 12-스핀들 CNC 터렛 기계에는 다음 액세서리 및 문서가 함께 제공됩니다.

· 도구 상자 포함: 양끝 렌치 17-19, 육각 렌치 1.5-10(1세트).

· 임의 문서: 시스템 사양, 사용 설명서, 운전자 지침(각 1부).

자주 묻는 질문

스핀들 인터페이스와 최대 드릴링 용량은 무엇입니까?

스핀들 인터페이스는 ER40입니다. 구리 관통 홀의 경우 최대 드릴링 직경은 60mm이고, 구리의 경우 최대 태핑 직경은 M50×3mm입니다.

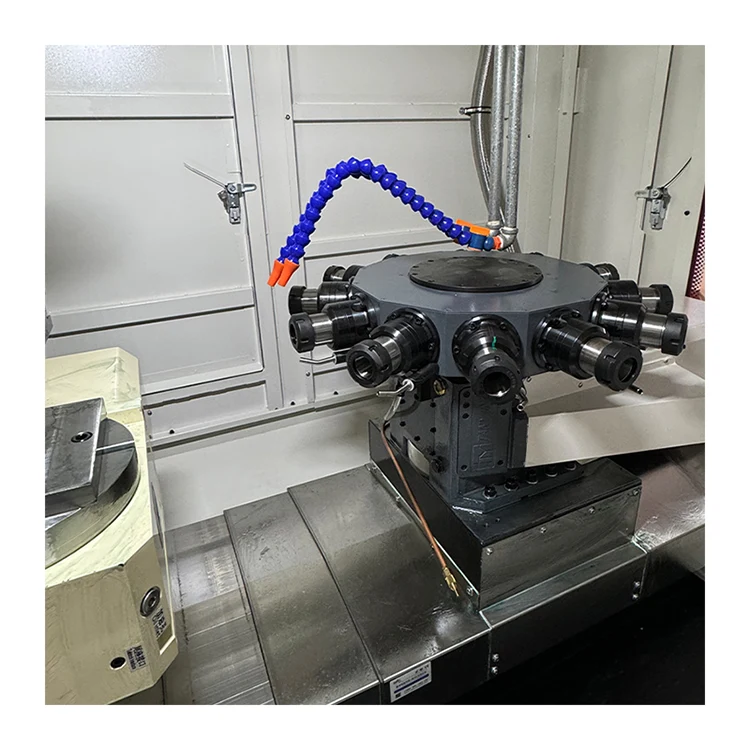

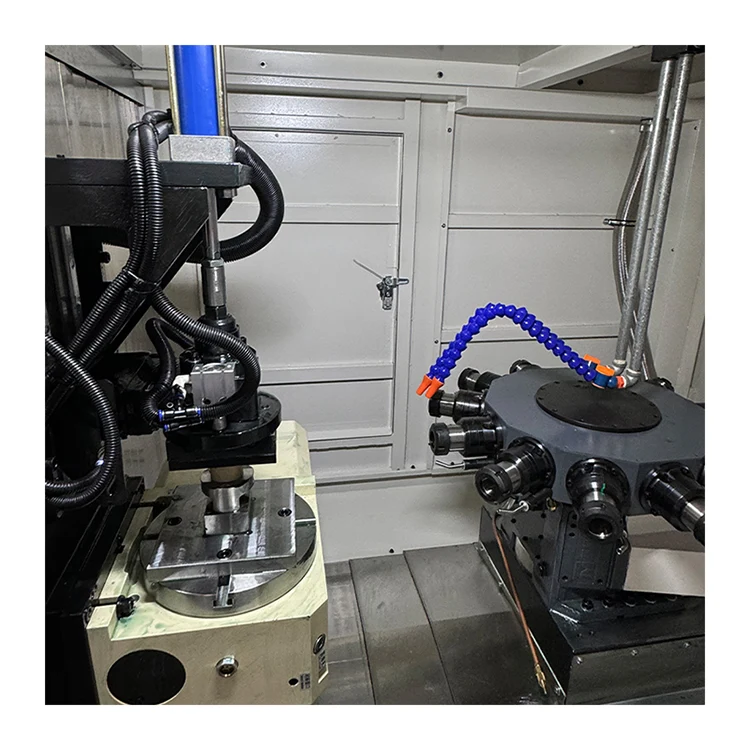

터렛에는 몇 개의 스핀들이 있습니까?

회전 터렛에는 12개의 스핀들이 있습니다. 공구 교환 시간은 180도당 0.8초입니다.

X, Y, Z축 이동이란 무엇입니까?

X축 이동은 350mm, Y축 이동은 400mm, Z축 이동은 300mm입니다. 모든 축의 최대 이동 속도는 30m/min입니다.

CNC 시스템과 스핀들 모터 동력은 무엇입니까?

이 기계는 5.5KW ~ 7.5KW(옵션)의 서보 스핀들 모터 출력을 갖춘 Taiwan Hust CNC 시스템을 사용합니다.

기계 무게와 크기는 어떻게 되나요?

기계 치수는 판금 커버 포함 2200×1765×1922mm이고 순중량은 3500KG입니다.
