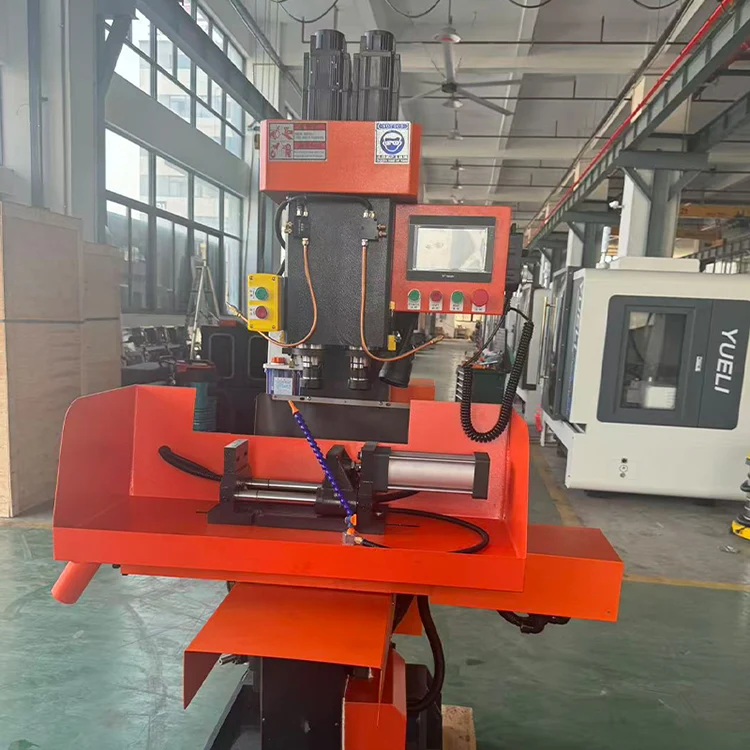

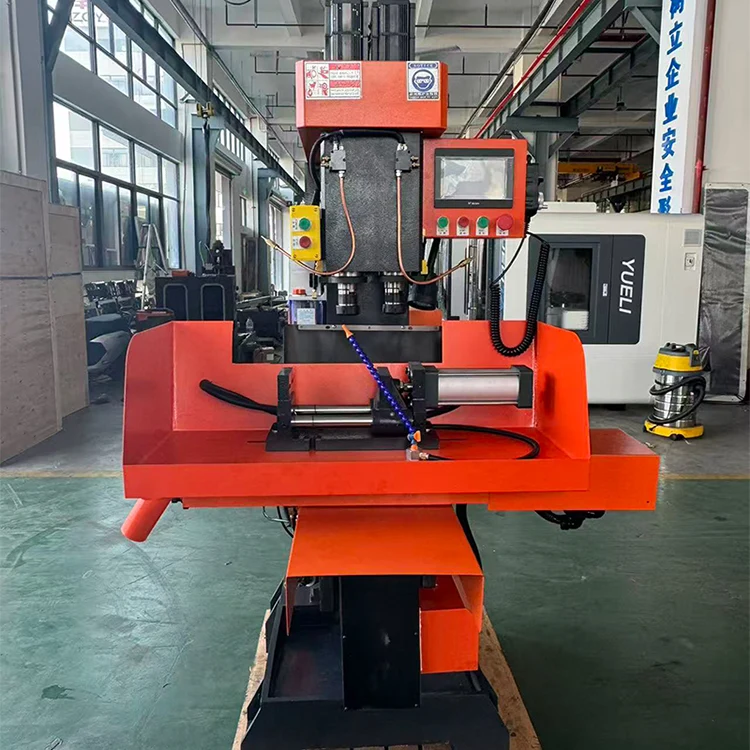

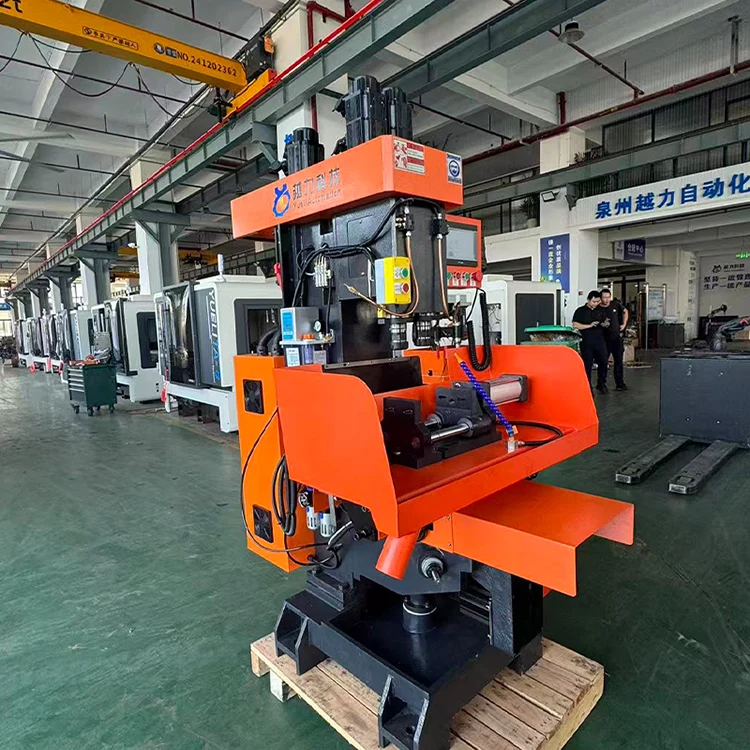

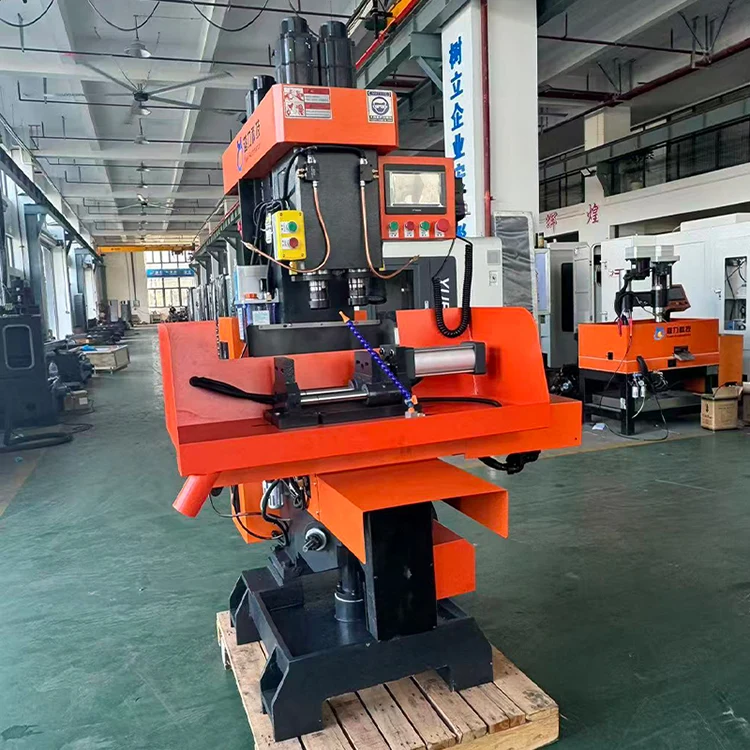

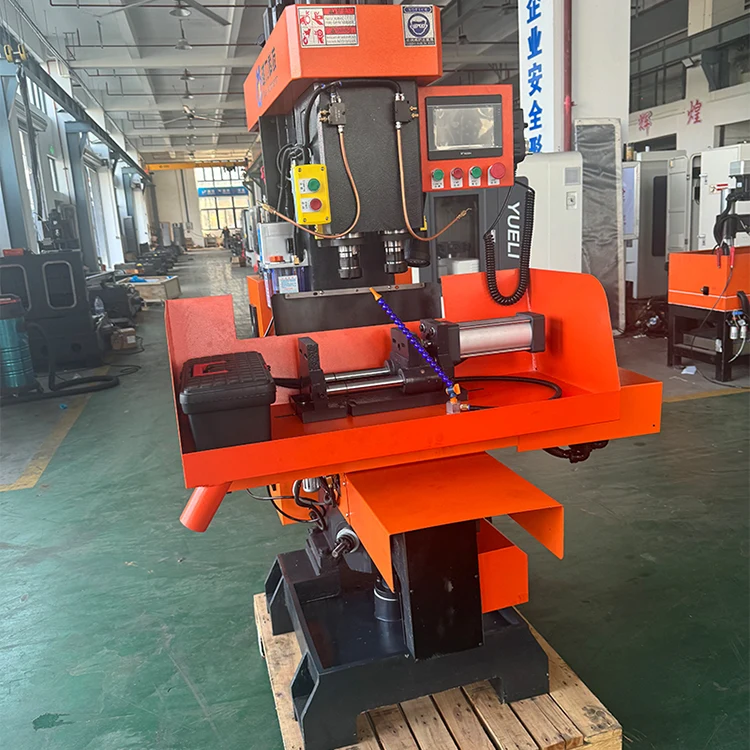

수직 이중축 복합기

수직 이중 축 복합 기계(내부 모델 ZSK4132X2B)는 Quanzhou Yueli Automation Equipment Co., Ltd.에서 제조되었습니다. 중소 배치 도어 피팅 제품의 생산 및 가공에 적합합니다. 공작기계는 간단하고 직관적인 작동과 편리한 조정으로 부드럽고 우아한 외관을 자랑합니다. PLC 제어를 채택하여 자동화 수준이 높고 신뢰성이 뛰어나 작업자의 노동 강도를 줄여줍니다. 한 명의 작업자가 여러 대의 기계를 관리할 수 있으며 이상적인 고효율 및 오염 방지 처리 장비 역할을 합니다.

제품소개

수직 이중축 복합 기계는 중소 규모 도어 피팅 제품의 생산 및 가공에 적합합니다. 공작기계는 간단하고 직관적인 작동과 편리한 조정으로 부드럽고 우아한 외관을 자랑합니다. PLC 제어를 채택하여 자동화 수준이 높고 신뢰성이 뛰어나 작업자의 노동 강도를 줄여줍니다. 한 명의 작업자가 여러 대의 기계를 관리할 수 있으며 이상적인 고효율 및 오염 방지 처리 장비 역할을 합니다.

· 간단하고 직관적인 조작으로 부드럽고 우아한 외관.

· PLC 제어로 조정이 편리하고 자동화 수준이 높습니다.

· 노동 강도를 줄여 신뢰성이 우수합니다.

· 한 명의 운영자가 여러 대의 기계를 관리할 수 있습니다.

주요 기술 매개변수

수직 이중축 복합 기계에는 다음 기술 매개변수가 적용됩니다.

기계구조 및 특성

수직 이중축 복합 기계는 다음과 같은 구조 및 성능 특징을 가지고 있습니다.

· 많은 부품의 가공, 드릴링, 리밍 및 탭핑을 한 번에 매우 효율적으로 완료할 수 있습니다.

· 차체 구조가 콤팩트하고 강성이 좋습니다.

· 메인 샤프트는 고품질 합금강으로 만들어져 경화 및 열처리, 정밀 연삭되어 내마모성이 높습니다.

· 슬라이딩 표면은 초음파로 담금질되었으며 윤활 장치가 있어 슬라이딩 표면의 수명을 보장합니다.

· 작업대는 시동 장치와 완충 위치 결정 장치로 좌우로 움직이며 진동이 적고 움직임이 빠릅니다.

· 손잡이는 당김봉 방식을 채택하여 쉽게 빠지지 않고 안전성이 높습니다.

구조 및 성능

수직 이중 축 복합 기계의 설계는 높은 처리 효율성, 안정적인 정밀도 및 간단한 작동 절차의 장점과 함께 밀링 머신 및 지지 시동 장치의 구조적 특성을 채택했습니다.

· 벨트 교체 및 장력 조절 구조로 속도 변경 및 벨트 장력 조절이 용이합니다.

· 메인 샤프트는 동기식 벨트를 통해 4KW/4P 모터로 구동되며 전송 효율이 높고 소음이 낮습니다.

· 왼쪽 및 오른쪽 스핀들 자동 복구 메커니즘은 스핀들을 항상 가공 준비 상태로 유지하여 시간을 절약하고 작업 효율성을 향상시킬 수 있습니다.

· 리프팅 핸들을 쉽게 돌려 리프팅 플랫폼을 들어 올릴 수 있습니다.

· 작업대에는 안정적인 위치 지정과 안정적인 정확도를 보장하기 위해 버퍼 위치 지정 기능이 장착되어 있습니다.

· 중간 캐리지와 리프팅 플랫폼은 잠금 메커니즘으로 설계되어 가공물의 안정적인 위치를 보장하여 가공 정확도를 보장합니다.

· 공압 장치를 사용하여 자동 제어, 우수한 신뢰성을 구현하고 고효율 및 고정밀 가공을 보장합니다.

윤활 시스템

수직 이중축 복합 기계는 용적형 자동 윤활 시스템을 사용합니다. 다음 윤활 일정이 적용됩니다.

전기 시스템

수직 이중축 복합 기계는 다음과 같은 전기 시스템 구성을 사용합니다.

· CNC 시스템: Sunicon.

· 서보 모터: Sunicon.

· 스핀들 서보: Zhima Technology.

· AC 접촉기: Schneider.

· 릴레이: Omron.

· 공압 바이스: YUELI.

안전 보호

수직 이중축 복합 기계는 금속 절단 공작 기계의 안전 보호를 위한 GB 15760-2004 일반 기술 요구 사항을 준수하며 필요한 안전 장치와 경고 표시가 장착되어 있습니다.

· X축은 완전 밀폐형 스테인리스 강판 쉴드를 활용해 절삭유와 칩을 효과적으로 차단합니다.

· Z축은 판금 보호 장치와 텔레스코픽 커버를 활용하여 서비스 수명을 효과적으로 연장합니다.

· X축과 Z축에는 작동 오류, 프로그래밍 오류, 드라이브 오류 등으로 인한 오작동을 방지하기 위해 하드 및 소프트 제한이 장착되어 있습니다.

· 전기 설계는 과전류 및 단락 보호 기능이 있는 GB5226.1 전기 표준을 준수합니다.

· 전기 캐비닛은 열 방출을 위한 축류 팬이 포함된 완전 밀폐형 설계를 채택합니다.

· NC 시스템에는 배터리가 내장되어 있습니다. 시스템의 전원이 꺼지더라도 저장된 가공 프로그램은 손실되지 않습니다.

· 각종 갑작스러운 고장으로 인한 피해를 방지하기 위한 경보 기능 및 비상 정지 버튼.

표준 액세서리 및 문서

수직 이중축 복합 기계에는 다음 액세서리 및 문서가 함께 제공됩니다.

포함된 도구:

· 양단 렌치 17-19, 12-14, 8-10, 22-24(각 1개)

· 근접 스위치(2개)

· 콜레트 Φ20(2개)

· 육각렌치 1.5-10(1세트)

자주 묻는 질문

이 수직형 이중축 복합기에 사용되는 CNC 시스템은 무엇입니까?

이 기계는 Sunicon CNC 시스템을 사용합니다.

스핀들 테이퍼와 최대 드릴링 용량은 얼마입니까?

스핀들 테이퍼는 NT30입니다. 구리 부품의 경우 최대 드릴링 직경은 32mm이고 최대 태핑 직경은 M32입니다.

X, Y 및 Z1/Z2 축 이동은 무엇입니까?

X축 이동은 320mm, Y축 이동은 120mm, Z1/Z2 축 이동은 110mm입니다.

스핀들 속도와 기계 중량은 얼마입니까?

스핀들 속도 범위는 10 ~ 3000 r/min이며 속도 조절이 가능합니다. 기계 무게는 900kg입니다.

총 전력 요구 사항은 얼마입니까?

총 전원 공급 용량은 7KW입니다.
