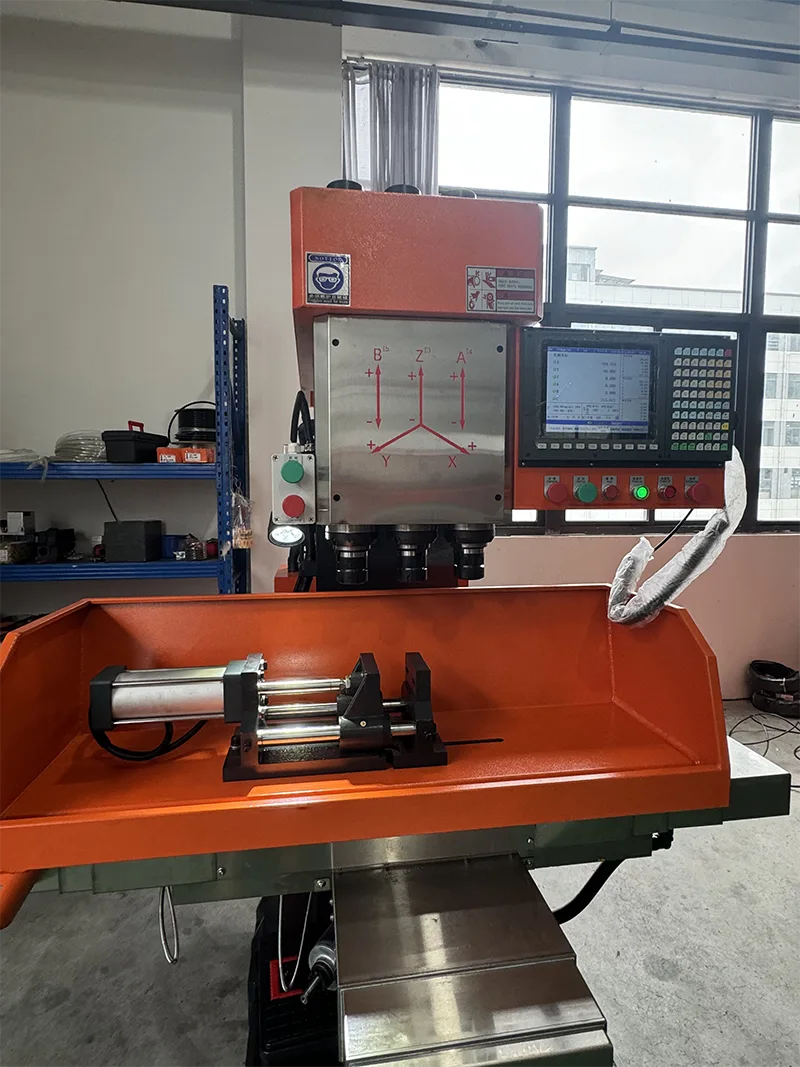

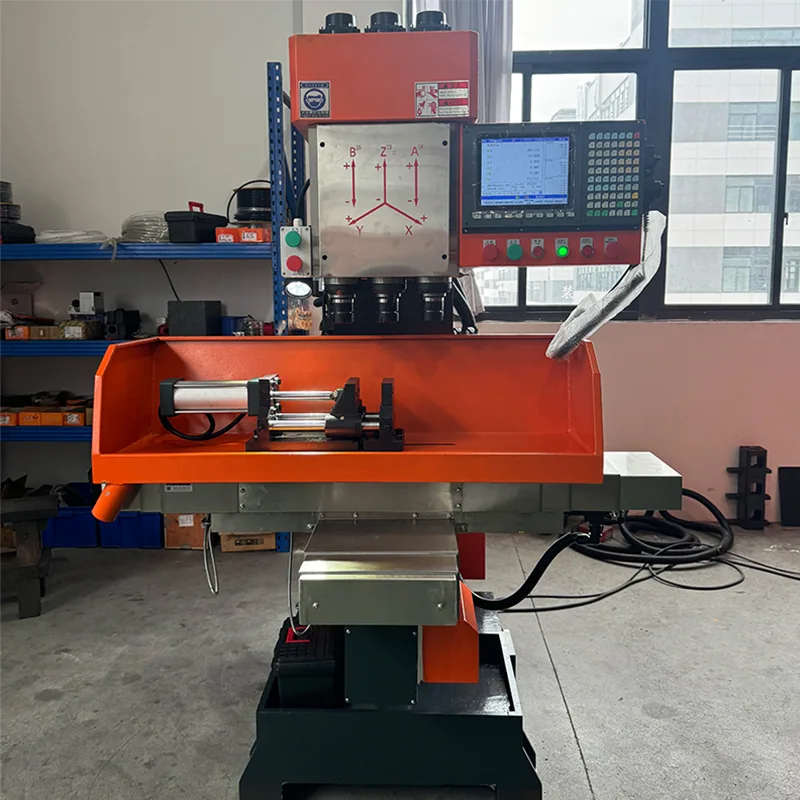

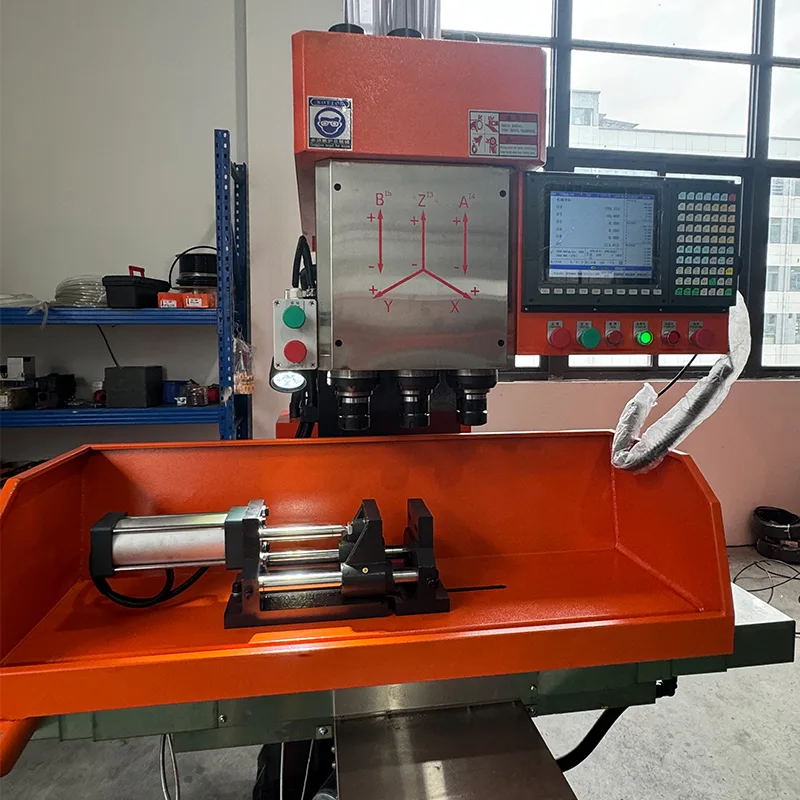

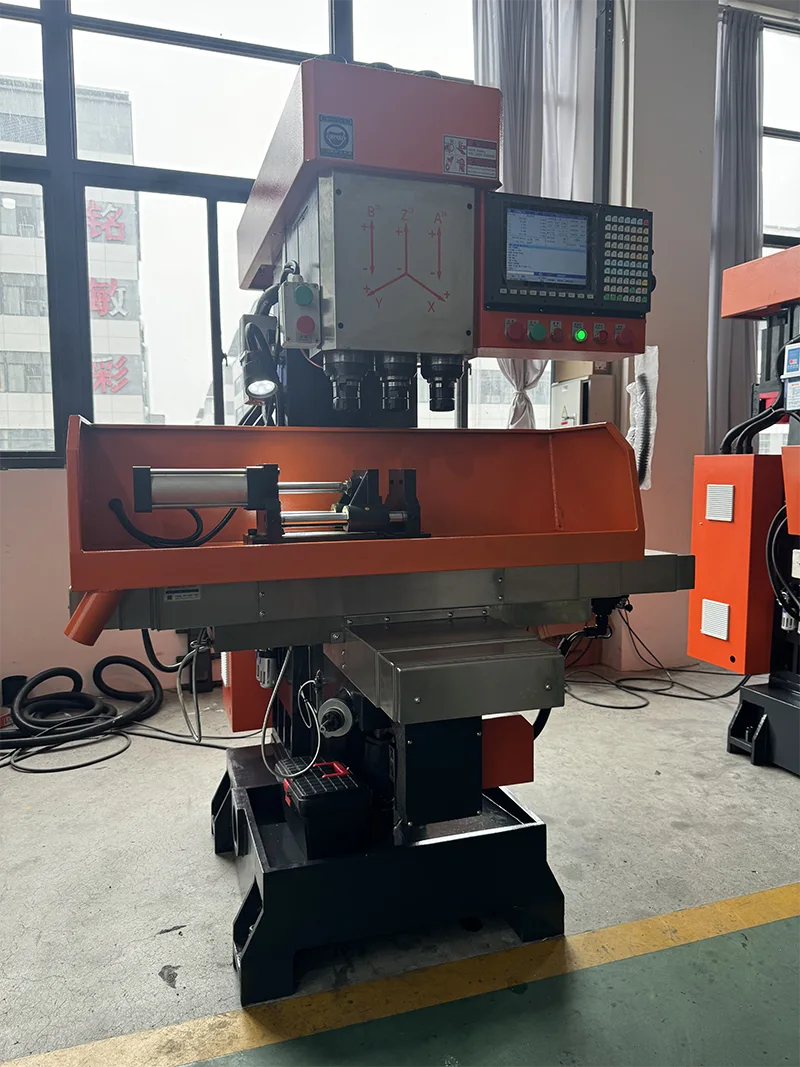

수직 CNC 3축

수직형 CNC 3축 ZSK-4150X4는 당사의 성숙한 제품입니다. 이 공작기계는 많은 수의 부품을 가공할 때 드릴링, 리밍, 태핑을 동시에 완료할 수 없는 문제를 해결합니다. 드릴링, 리밍, 모따기 및 태핑 및 기타 요구 사항을 완료하여 고효율과 에너지 절약을 달성하는 이상적인 기계 장비입니다. 기계는 조작이 쉽고 특별한 기술 인력 없이도 자유롭게 조작할 수 있습니다. 회사는 10년 이상의 전문 기술과 엄격한 품질 관리를 축적해 왔으며, 우수한 애프터 서비스를 갖추고 있어 고객들로부터 호평을 받고 있습니다.

제품소개

수직형 CNC 3축 ZSK-4150X4는 당사의 성숙한 제품입니다. 이 공작기계는 많은 수의 부품을 가공할 때 드릴링, 리밍, 태핑을 동시에 완료할 수 없는 문제를 해결합니다.

· 한 번의 작업으로 드릴링, 리머링, 모따기 및 탭핑을 완료합니다.

· 고효율 및 에너지 절약을 달성하는 이상적인 기계 장비입니다.

· 특별한 기술 인력 없이도 조작이 용이합니다.

· 10년 이상의 전문적인 기술과 엄격한 품질관리.

· 우수한 애프터 서비스로 고객으로부터 호평을 받았습니다.

주요 특징

수직형 CNC 3축 ZSK-4150X4는 다음과 같은 특징을 가지고 있습니다.

· 다수의 부품 가공, 드릴링 및 리밍, 태핑 작업이 한 번에 완료되어 높은 효율성을 제공합니다.

· 동체는 작고 단단합니다.

· 메인샤프트는 고품질의 합금강을 사용하여 소입, 열처리, 정밀연삭 처리하였습니다. 내마모성이 높습니다.

·초음속 주파수에 의해 미끄럼 표면이 냉각됩니다. 슬라이딩 표면의 수명을 보장하는 윤활 장치가 있습니다.

· 작업대의 좌우 이동은 진동이 적고 이동이 빠른 시동 장치와 완충 위치 결정 장치를 채택합니다.

·칼의 손잡이는 당김봉식을 채택하여 쉽게 떨어지지 않습니다. 안전성이 높습니다.

기술 사양

다음 기술 매개변수는 수직 CNC 3축 ZSK-4150X4에 적용됩니다.

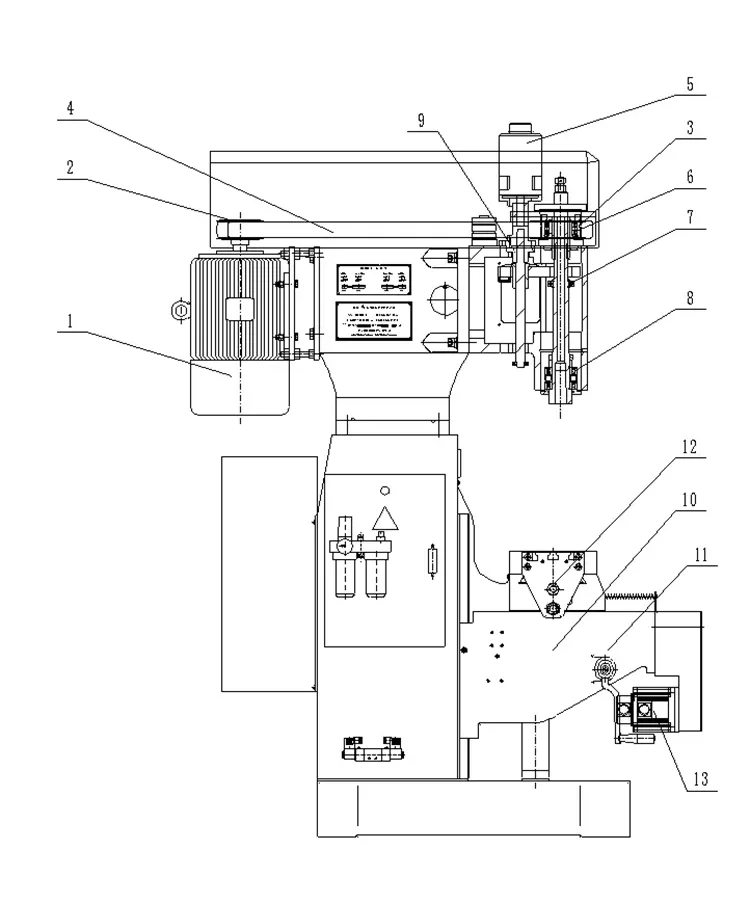

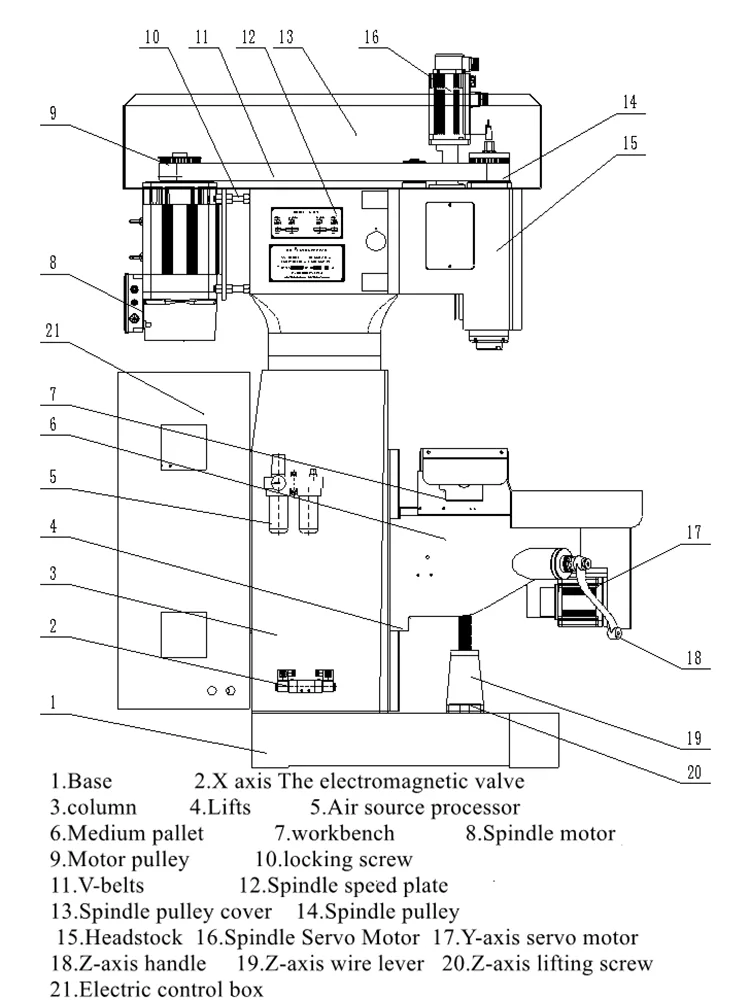

공작기계 메커니즘 및 성능

수직형 CNC 3축 ZSK-4150X4의 설계는 밀링 머신과 지지 시동 장치의 구조적 특성을 채택하여 높은 처리 효율성, 안정적인 정밀도, 간단한 작동 절차 등의 장점을 갖고 있습니다. 논리 제어 처리에 PLC를 사용하면 모터의 정방향 및 역방향 전환으로 인한 아크 단락을 효과적으로 방지할 수 있습니다. 동시에, 솔레노이드 밸브 코일에 장시간 전원이 공급되어 코일이 소진되는 현상을 피하기 위해 펄스 트리거링 방법을 사용하여 솔레노이드 밸브를 구동합니다.

· 구조 : 간단한 머시닝 센터. 프로그램 제어는 솔레노이드 밸브 또는 오일 실린더 고장으로 인한 탭 또는 공구의 손상을 방지하기 위해 감지 기능이 있는 Taiwan Yitu 제어 시스템을 사용합니다. 쉬운 조작을 위한 인간-기계 친화적 대화.

· 대형 및 중형 배치 부품 가공에 적합합니다. 일회성 클램핑. 효율성이 높고 정밀도가 좋습니다.

· 태핑 메커니즘은 리드 스크류 드라이브를 교체할 필요가 없습니다. 피치가 표준입니다. 자체 주파수 변환 기능을 갖춘 베이징 초동기 메인 서보 모터는 나사 표면 거칠기를 개선하고 정확성을 보장합니다.

· 파워 헤드 부품에 대한 독립적인 연구 및 개발. 정밀 연삭. 내마모성이 좋고 수명이 길다.

· Hust CNC 시스템은 필요에 따라 이송 속도를 설정할 수 있습니다. 장기간 사용하면 리드 스크류가 마모되고 시스템에는 공구 보상 기능이 있습니다.

· 각 전동식 슬라이딩 표면은 공작 기계의 수명을 보장하기 위해 중앙 집중식 자동 윤활 장치를 채택합니다.

· 서보 모터에 의해 구동되는 슬라이딩 테이블 운동. 여러 좌표를 디지털 방식으로 설정할 수 있습니다. 높은 위치 정확도. 진동이 적습니다. 빠른 응답.

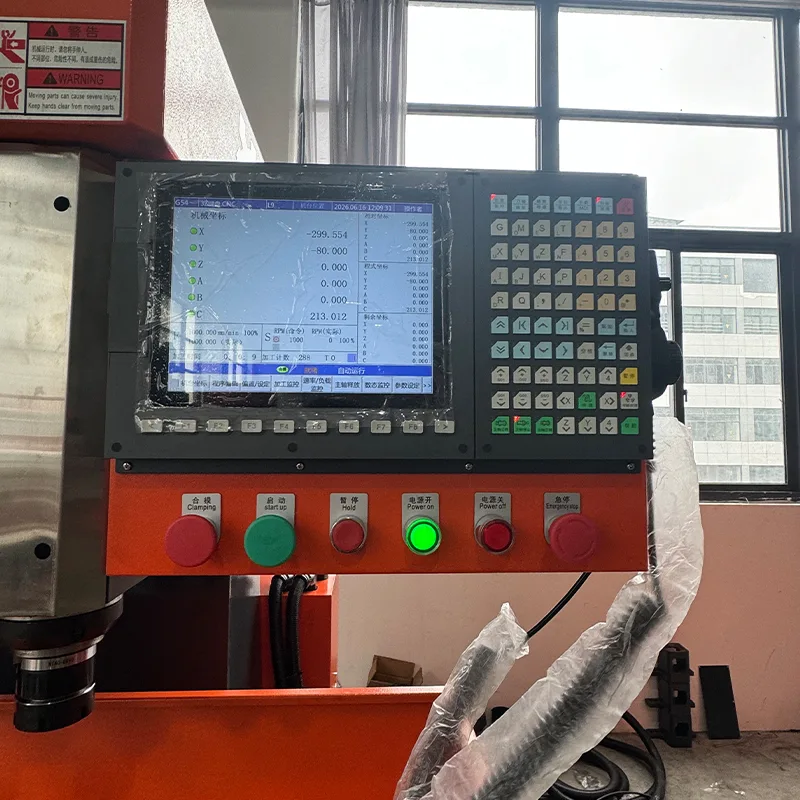

· 가공 중 공작물 상태가 터치스크린을 통해 표시됩니다. 결함에 대한 경보 기능.

· 완전 밀폐형 보호로 개인의 안전을 보장하고 가공 환경을 개선합니다.

전기 시스템

수직 CNC 3축 ZSK-4150X4는 다음과 같은 전기 부품을 사용합니다.

· 솔레노이드 밸브: 대만 AirTAC. 좋은 안정성. 공기압은 0.5MPa보다 낮을 수 없습니다.

· AC 접촉기: 한국 LS. 좋은 안정성.

· 릴레이: Omron. 좋은 안정성.

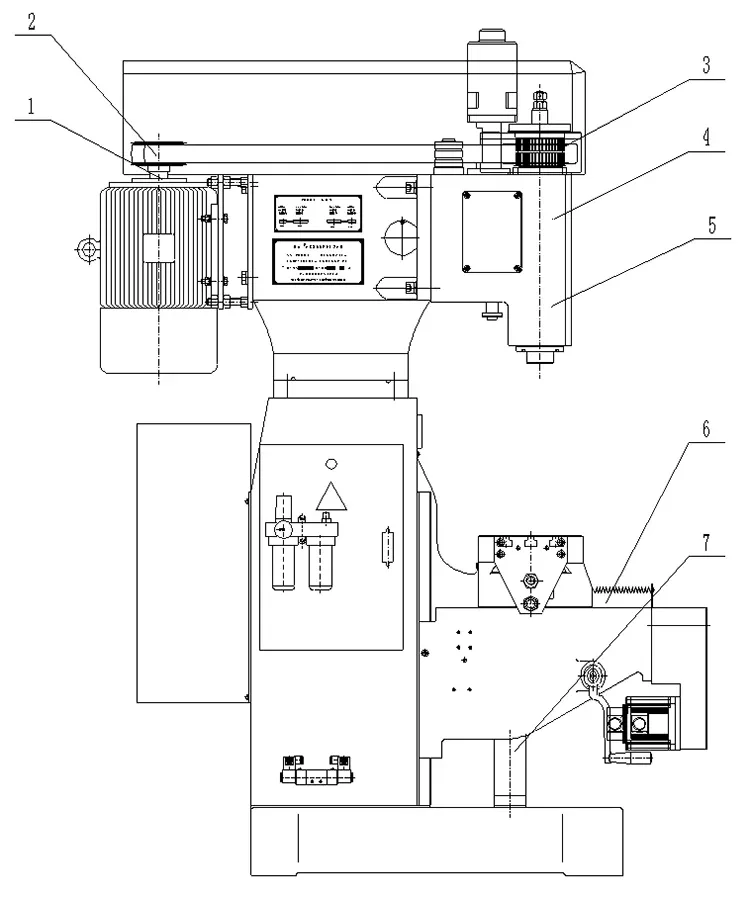

전송 시스템

수직 CNC 3축 ZSK-4150X4는 다음과 같은 전송 구성 요소를 사용합니다.

윤활 시스템

스핀들 슬리브와 가이드 레일 표면은 수동 윤활 펌프로 윤활 처리되어 작동이 더 쉽고 포괄적이게 되어 윤활 표면의 수명을 보장합니다.

조작 및 처리상의 주의사항

다음 주의 사항은 수직 CNC 3축 ZSK-4150X4의 사용 설명서에 나와 있습니다.

· 작동하기 전에 작동 설명서와 첨부 문서를 읽으십시오.

· 전원 공급 장치: 3상 4선, 7KW 용량, 절연 전선 단면적 4mm²(구리) 이상.

· 화기 근처, 고온 장소, 먼지가 많은 장소에 설치하지 마십시오.

· 포장을 풀고 처음 사용하기 전에 오일 마크 라인에 오일을 첨가하십시오.

· 냉각 펌프는 액체가 없으면 작동할 수 없습니다.

· 전기용접기, 고주파/중주파 장비와 파워박스를 공유하지 마십시오.

· 접지선은 표준에 연결되어야 합니다. 단면적은 2.5mm² 이상입니다.

· 전원을 켠 후 테스트를 실행하기 전에 테스트 펜을 사용하여 기계 외부에 전기가 통하지 않는지 확인하십시오.

· 매뉴얼에 따라 오일 펌프 모터를 시동합니다. 오일 펌프가 역전되는지 관찰하십시오.

· 근접 스위치가 조정 및 수정되었습니다. 작은 조정이 허용됩니다. 주요 변경 사항은 애프터 서비스에 문의하십시오.

· 인버터 매개변수는 공장 이전에 설정됩니다. 사용자가 별도로 설정할 수 없습니다.

· 인버터 알람을 피하기 위해 "수동" 버튼을 빠르고 자주 누르지 마십시오.

· 공구를 교체하거나 구동 벨트를 조정할 때는 외부 전원 공급 장치를 끄십시오.

· 황록색 접지단자는 반드시 접지되어야 합니다. 상선을 중성 단자(N)에 연결하지 마십시오.

· 과부하 운전을 선택하지 마십시오. 적절한 공구, 절삭량, 이송 속도를 사용하십시오.

· 전기 제어 상자의 잠금 스위치. 유지보수 점검 중에는 전원을 끄고 잠그십시오.

자주 묻는 질문

이 기계의 스핀들 테이퍼는 무엇입니까?

수직 CNC 3축 ZSK-4150X4의 스핀들 테이퍼는 MT4입니다.

가공할 수 있는 최대 구멍 직경은 얼마입니까?

4개의 절삭날과 회전당 이송이 0.16mm/r인 구리 부품을 가공할 때 최대 구멍 직경은 Ф50mm입니다.

최대 태핑 직경은 얼마입니까?

구리 부품 가공을 위한 최대 태핑 직경은 Ф50mm입니다. X, Y 및 Z축의 이동량은 얼마입니까? X축 이동량은 400mm, Y축 이동량은 250mm, Z축 이동량은 320mm입니다.

스핀들 속도 범위는 무엇입니까?

Z1 및 Z2 축 스핀들 속도 범위는 서보 제어를 사용하는 경우 619 ~ 1420 r/min입니다.

스핀들 모터 출력과 전체 기계 중량은 얼마입니까?

스핀들 서보 모터 전력은 380V에서 5.5KW이고 기계의 순중량은 2500KG입니다.

이 기계는 어떤 제어 시스템을 사용합니까?

기계는 쉬운 작동을 위해 인간과 기계 친화적인 대화 기능을 갖춘 Taiwan Yitu 제어 시스템을 사용합니다.
