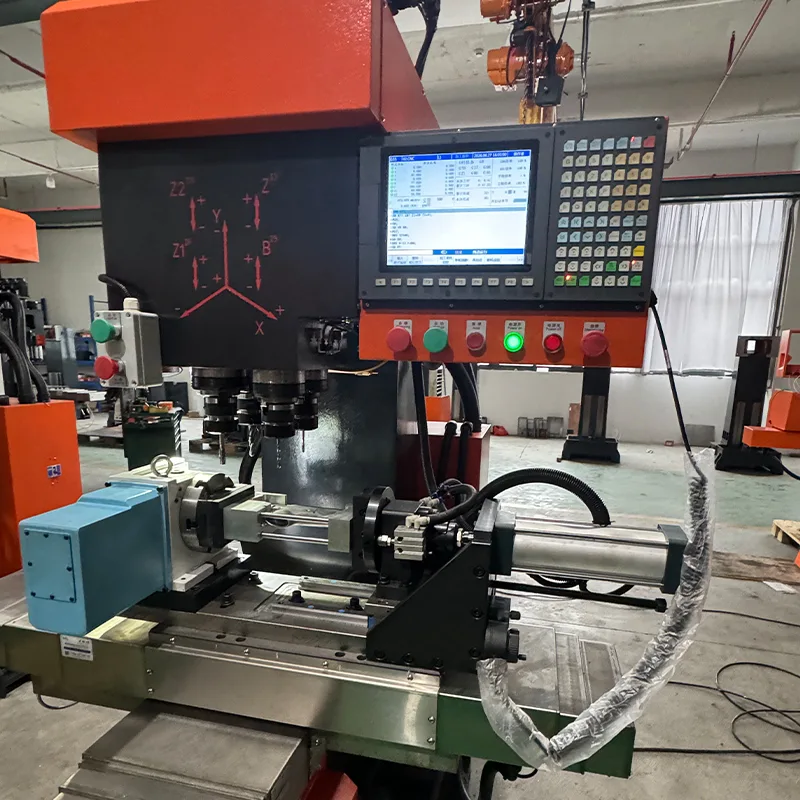

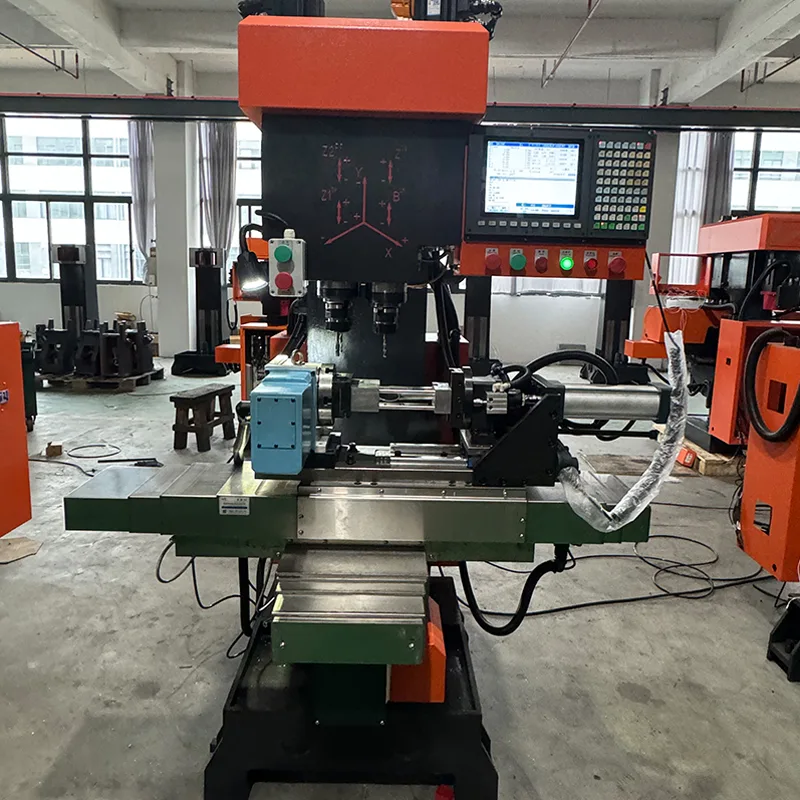

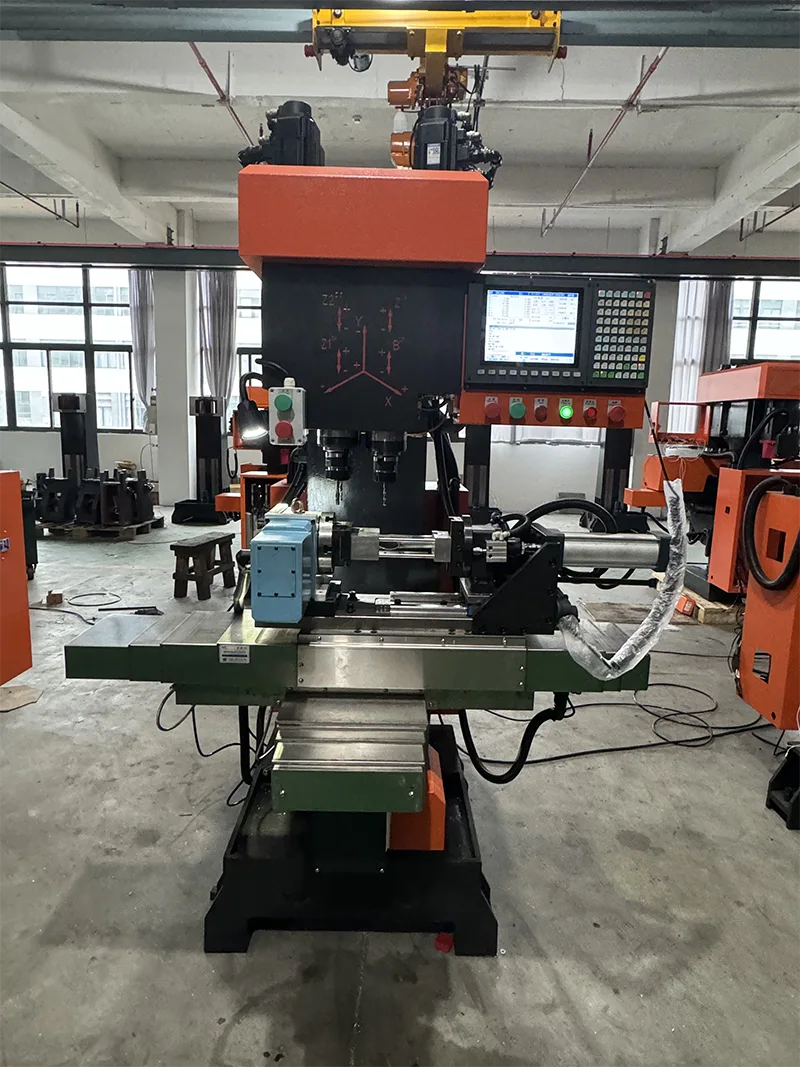

리니어 가이드 드릴링 탭핑 센터 오픈형

ZSK540 선형 가이드 드릴링 탭핑 센터 개방형은 개방형 구성의 수직 4축 선형 가이드 드릴링 탭핑 센터입니다. 이 모델은 판금 인클로저 없이 제공되므로 전체 인클로저가 필요하지 않은 응용 분야에 적합한 개방형 프레임 설계를 제공합니다. 이 기계에는 터치 스크린이 있는 대만 Syntec 버스 CNC 시스템이 장착되어 있으며 직관적인 프로그래밍과 간단한 조작을 위한 사용자 친화적인 인간-기계 인터페이스를 갖추고 있습니다. 4축 CNC 기능으로 4개 축 모두 드릴링, 태핑, 밀링 작업을 수행할 수 있습니다. 주파수 변환기가 내장된 5.5KW 서보 스핀들 모터는 견고한 태핑과 무단계 속도 조절을 가능하게 하여 가공 정밀도를 보장합니다.

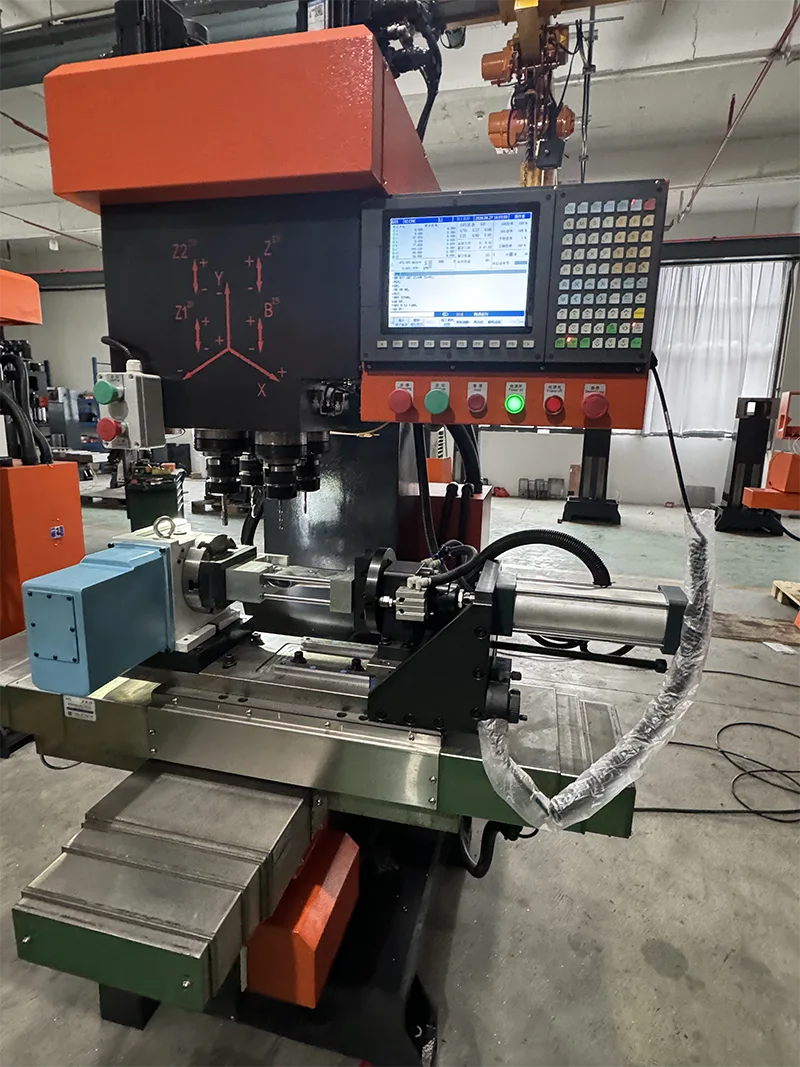

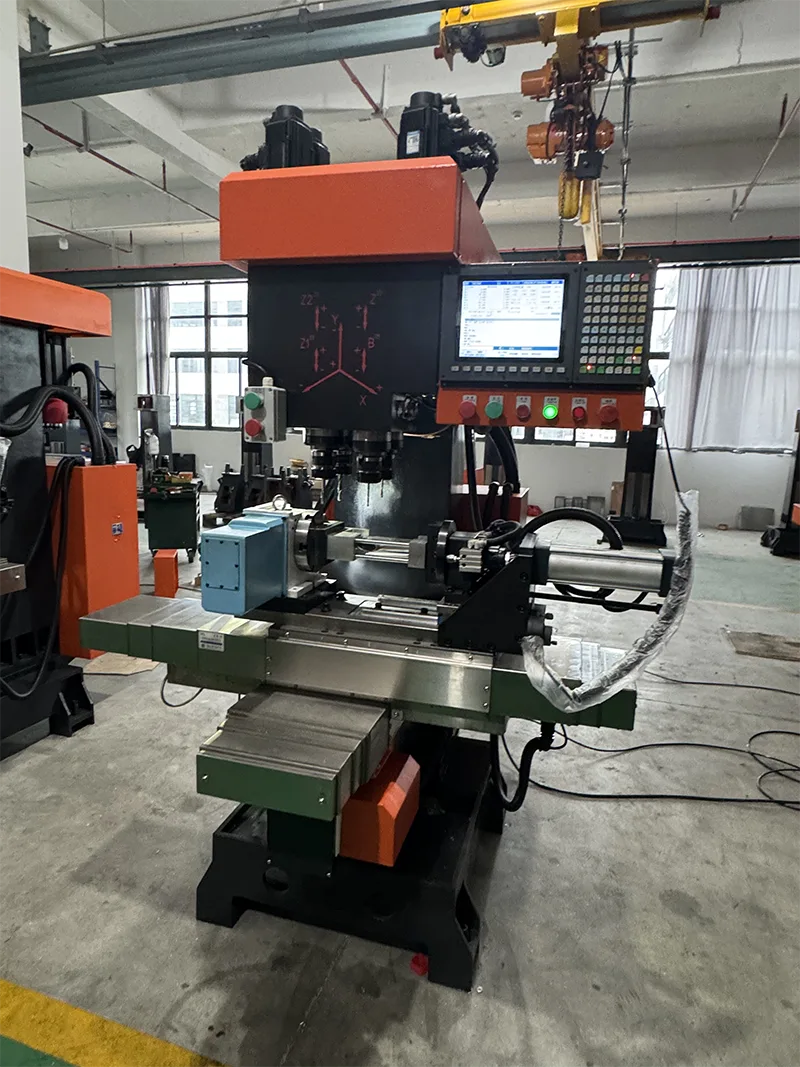

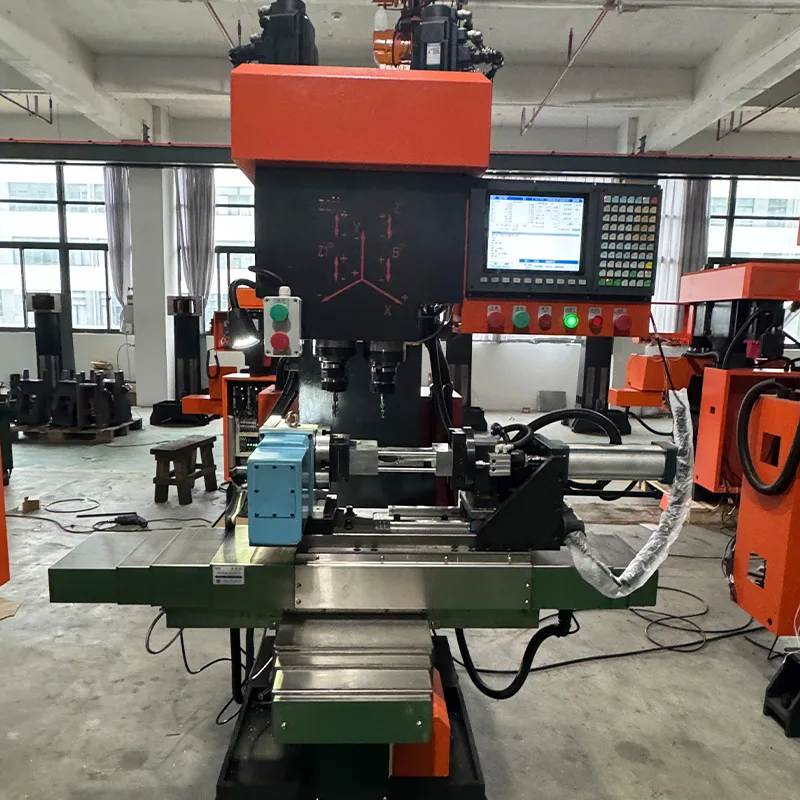

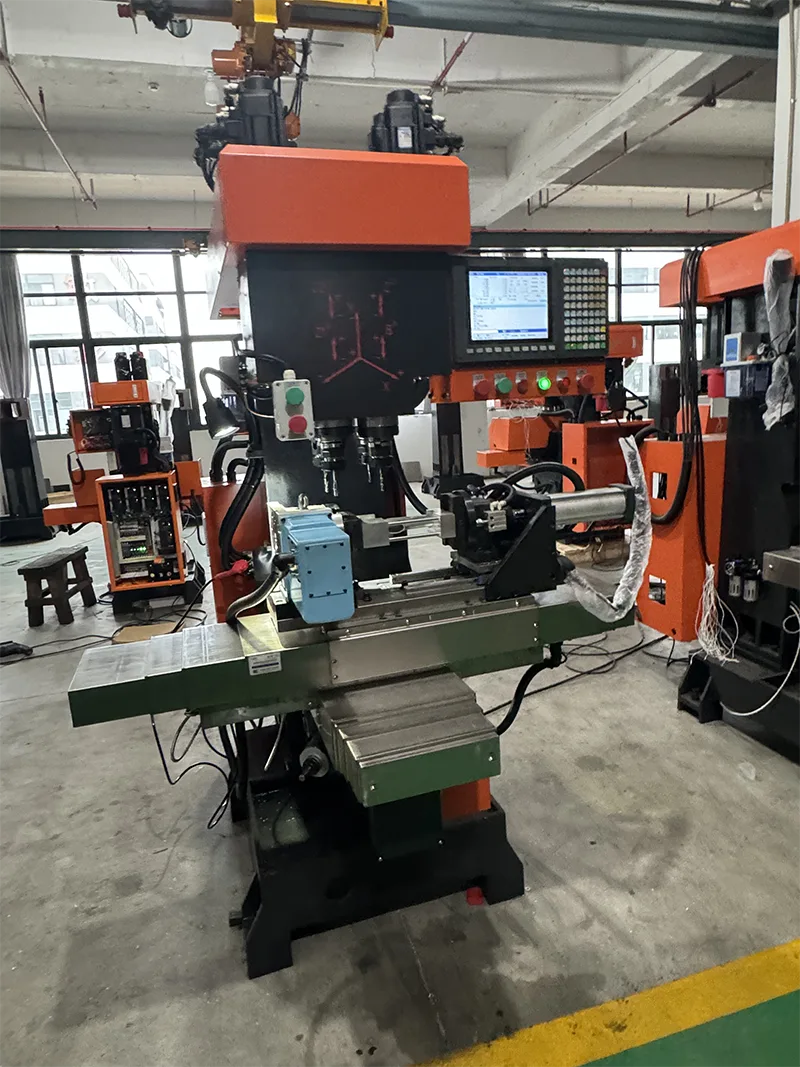

기계 구성 및 구조적 특징

ZSK540 선형 가이드 드릴링 탭핑 센터 개방형은 다음과 같은 표준 구성 및 구조적 특징으로 제작되었습니다.

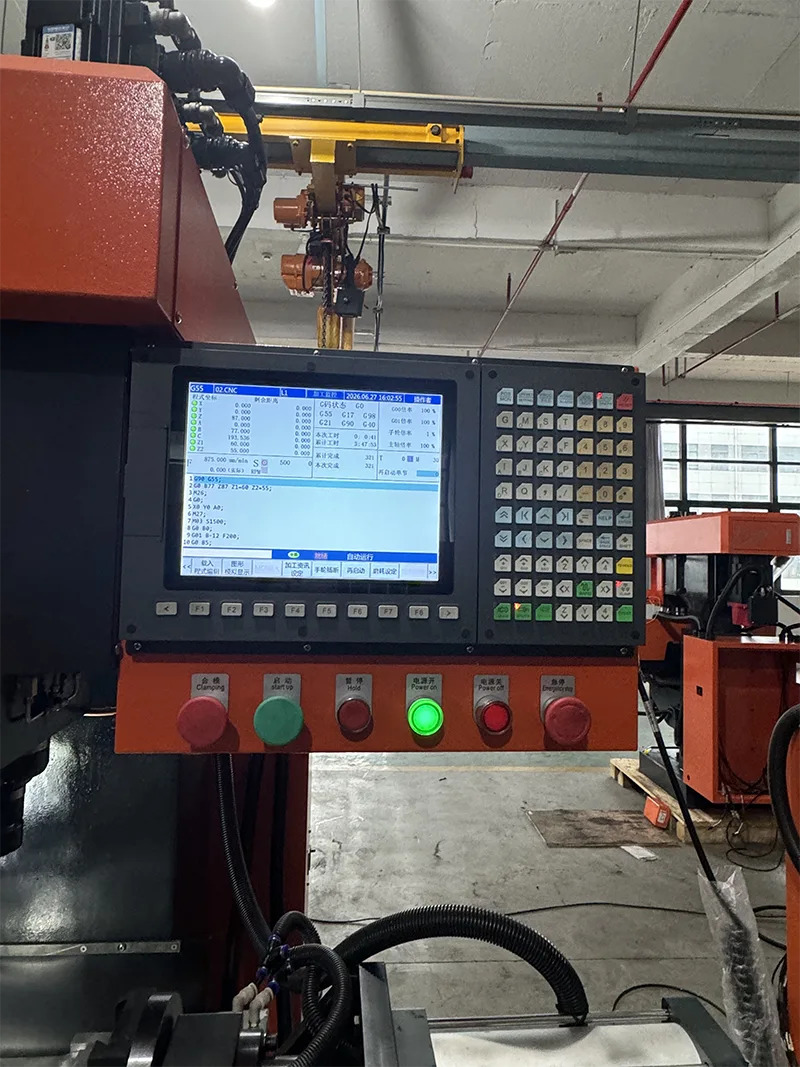

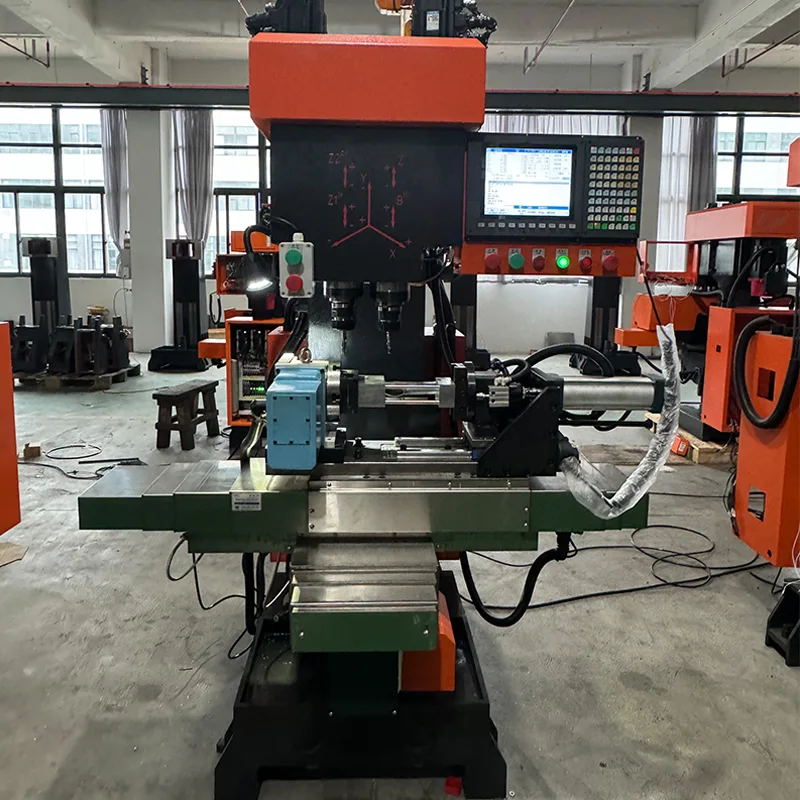

· CNC 시스템: 터치 스크린을 갖춘 대만 Syntec 버스 CNC 시스템. 사용자 친화적인 인간-기계 인터페이스. 직관적인 프로그래밍. 간단한 조작. 빨리 배울 수 있습니다.

· 서보 시스템: Syntec 서보 모터, 총 5개 장치(브레이크 포함 4개). 5.5KW Huahong 스핀들 서보 모터.

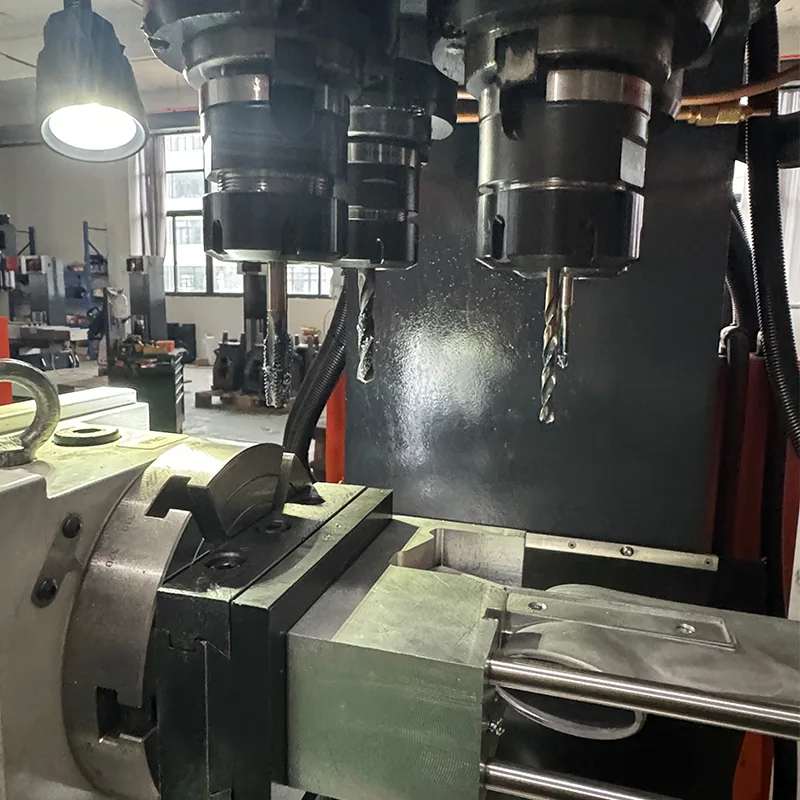

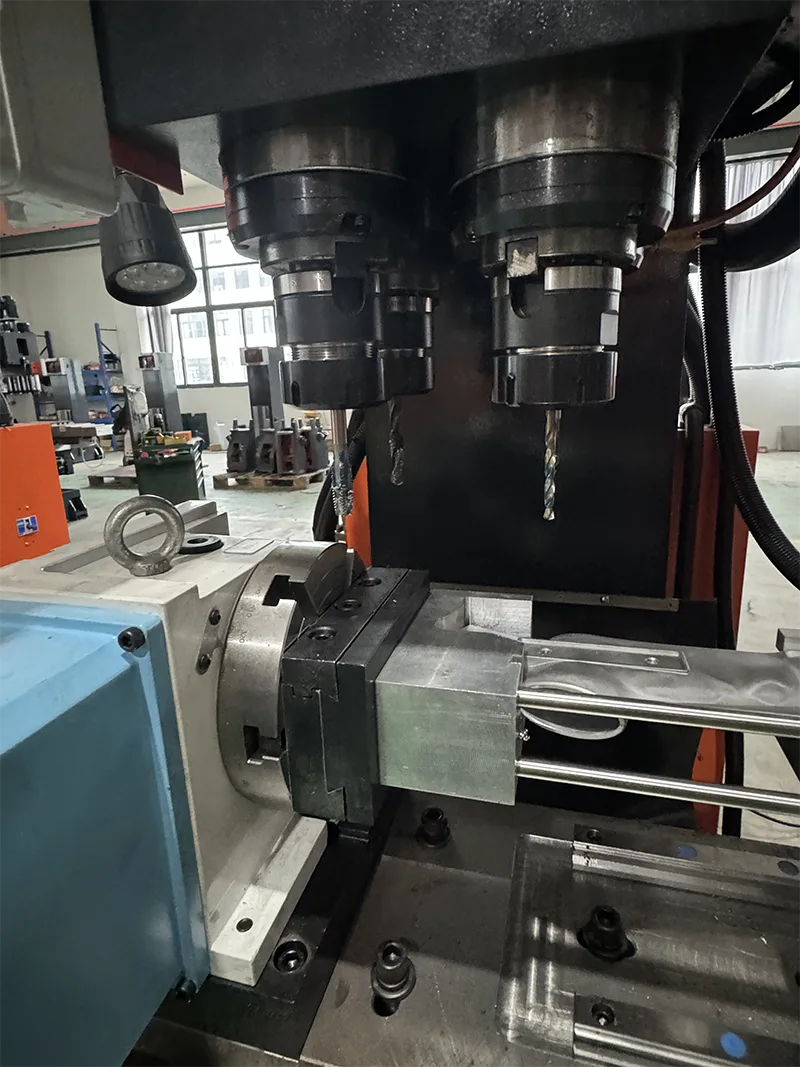

· 스핀들: BT40 스핀들 테이퍼. 스핀들 슬리브 직경 105mm. 스핀들 속도 0-3000 r/min.

· 가이드웨이 및 볼스크류: Hiwin 선형 가이드(6개) 및 Dinghan 볼스크류(3개). Z축 피치 10mm, X/Y축 피치 16mm. 중절삭을 지원합니다.

· 공압 부품: 한국 수입 공압 부품.

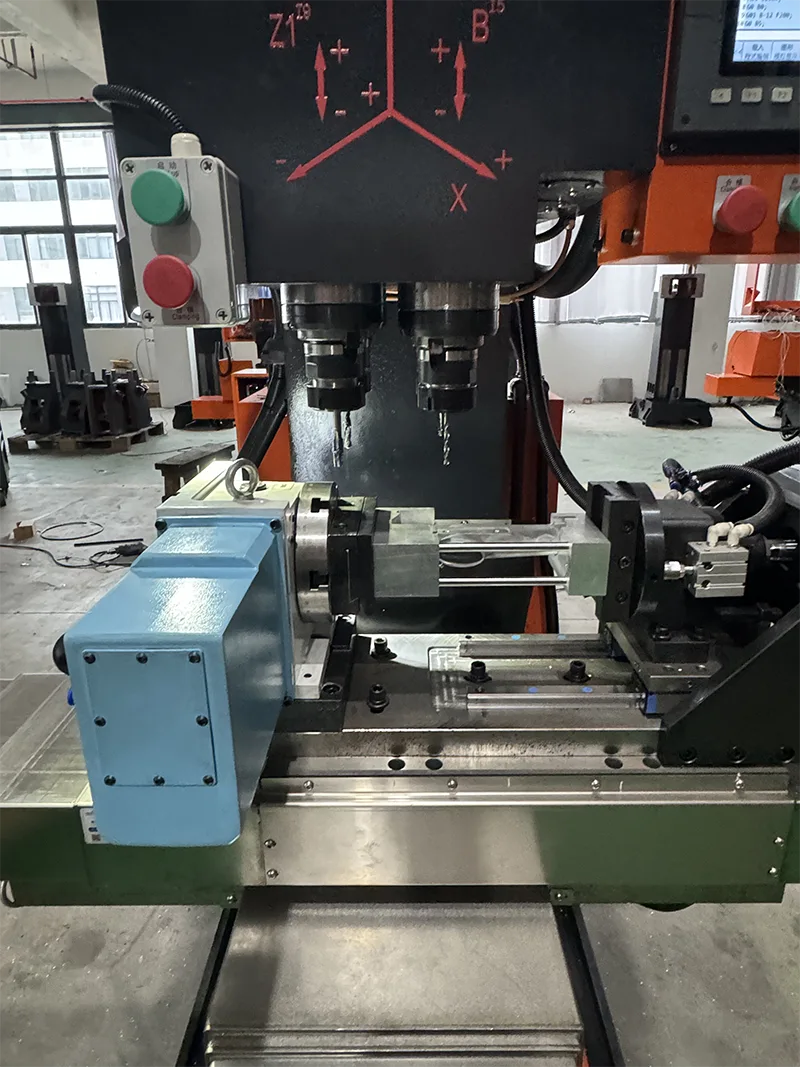

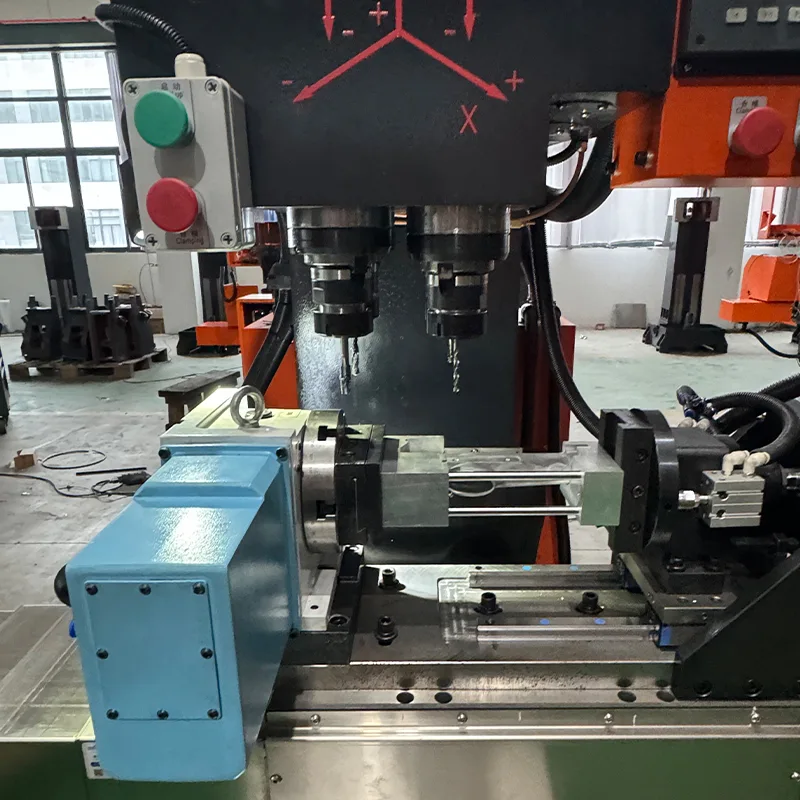

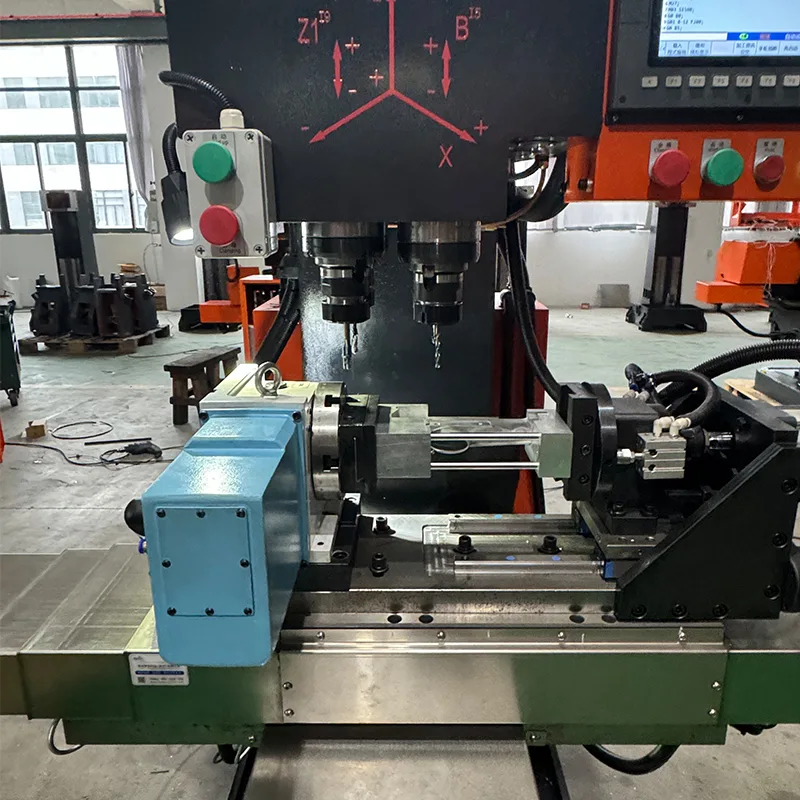

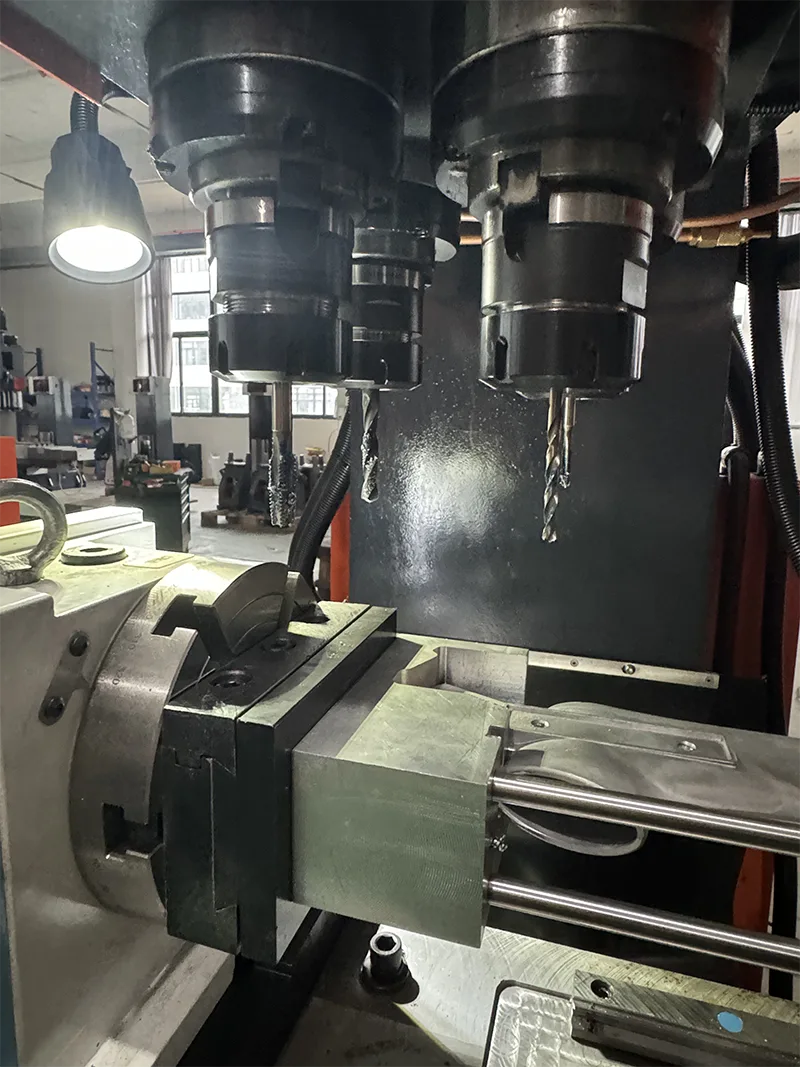

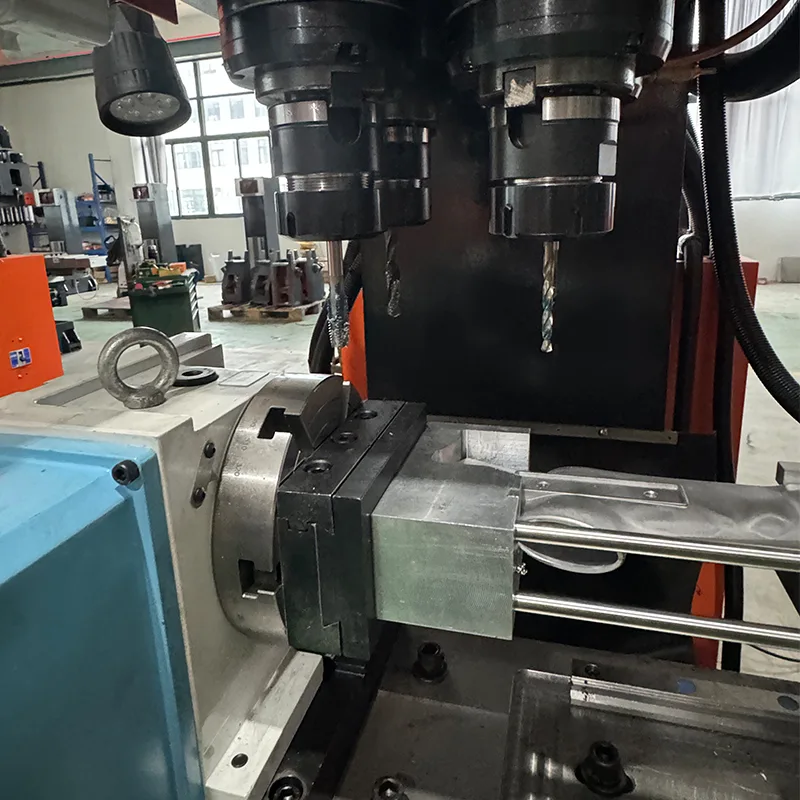

· 네 번째 축: 다양한 평면에서 드릴링, 태핑, 밀링 및 슬로팅을 위한 네 번째 축을 갖추고 있습니다.

· 전기 부품: 중국 표준 전기 부품. 냉각수 탱크가 포함되어 있습니다.

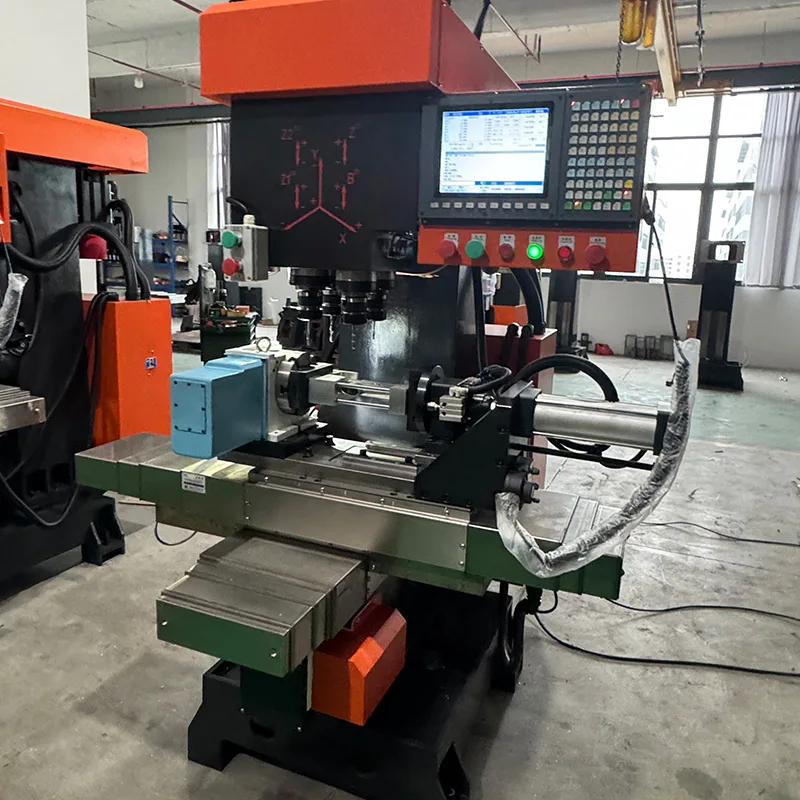

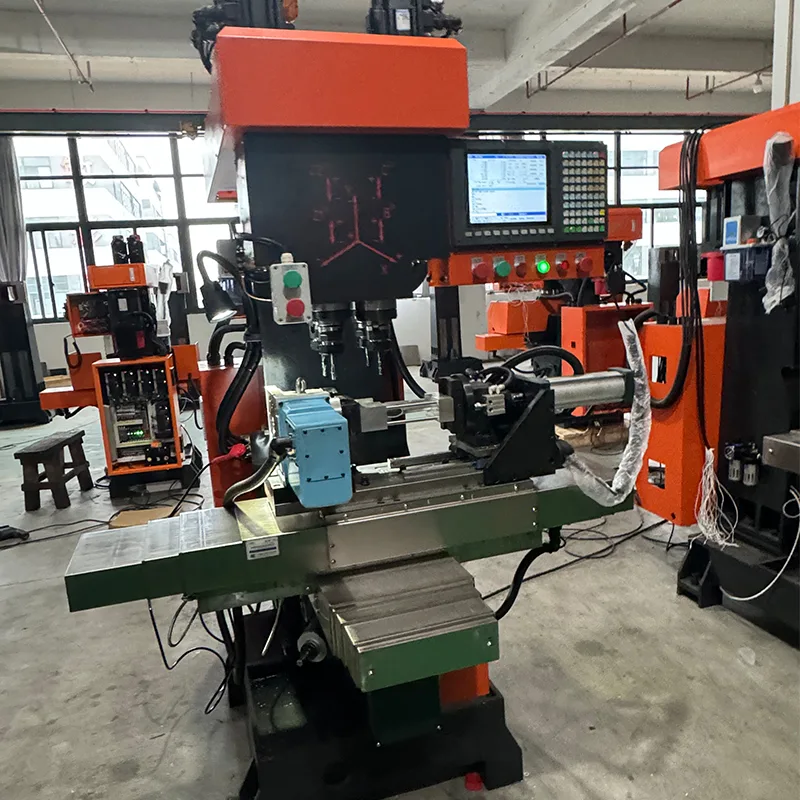

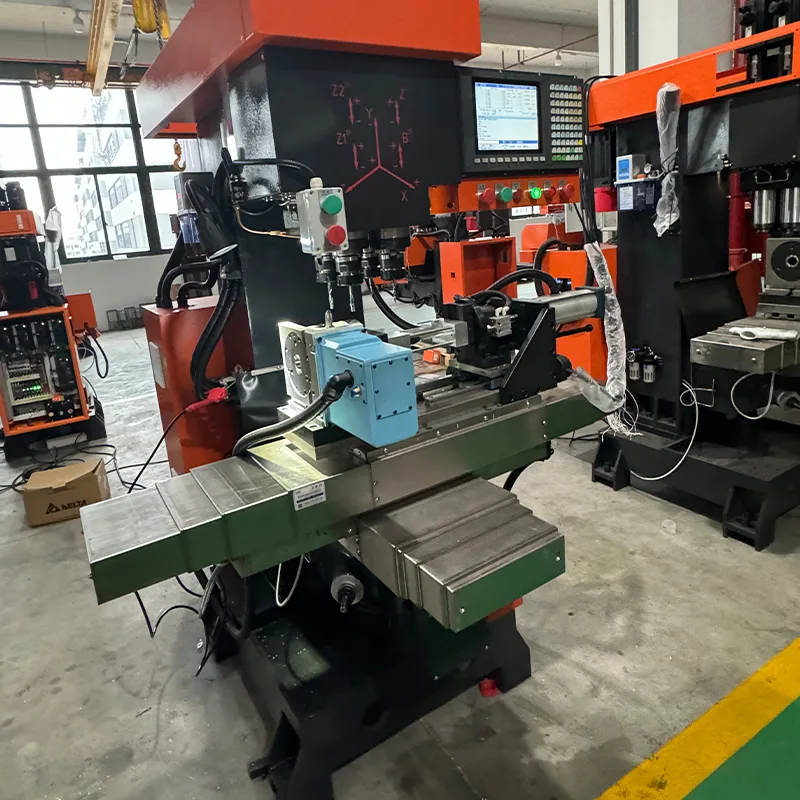

· 개방형 디자인: 판금 인클로저가 없습니다. 쉬운 접근과 공작물 로딩을 위한 개방형 프레임 구조.

기술 사양

다음 기술 매개변수는 ZSK540 선형 가이드 드릴링 탭핑 센터 개방형에 적용됩니다.

4축 사양

ZSK540 리니어 가이드 드릴링 탭핑 센터 개방형에는 4번째 축 유닛이 장착되어 있습니다. 다음 매개변수가 적용됩니다.

가공 능력 및 운영상의 이점

ZSK540 선형 가이드 드릴링 탭핑 센터 개방형은 다음과 같은 기능과 장점을 갖춘 효율적인 생산을 위해 설계되었습니다.

· 다축 가공: 4축 CNC 기능을 사용하면 네 번째 축을 사용하여 다양한 평면에서 드릴링, 태핑, 밀링 및 슬로팅이 가능합니다.

· 중절삭 능력: Hiwin 롤러 리니어 가이드와 롤러 볼 스크류를 갖춘 작업대와 중간 브래킷이 중절삭 작업을 지원합니다.

· 높은 정밀도: 높은 반복 위치 정확도를 갖춘 디지털 위치 지정. 빠른 도구 설정 속도.

· 생산성: 편리한 작동으로 한 명의 작업자가 여러 기계를 실행할 수 있어 인건비와 노동 강도가 줄어듭니다.

· 개방형 디자인: 판금 엔클로저가 없어 공작물 로딩 및 유지 관리에 쉽게 접근할 수 있습니다.

제조 공정 및 품질 보증

Yueli는 기계의 신뢰성과 정밀도를 보장하기 위해 엄격한 제조 및 품질 관리 프로세스를 따릅니다.

· 재질처리 : 6개월 이상 고온시효 처리를 거쳐 가공한 주철입니다.

· 정밀 조립: 리니어 가이드, 볼스크류, 베어링 등의 엄격한 조립 공정.

· 전문적인 긁기: 모터 베이스 긁기, 스핀들 끝 긁기 및 컬럼 장착 표면 긁기.

· 품질 검사: X 및 Y 방향의 동시 직진도 측정으로 피치 오류를 감지합니다. 작업대에 대한 스핀들 수직도는 0.01mm 이내입니다. 0.01mm 이내의 테이블 직각도에 대한 Z 축 가이드웨이. 0.005mm 이내의 X-Y 축 가이드웨이 직각도.

· 추적성: 완전히 추적 가능한 품질 관리 시스템을 갖춘 과학적 생산.

응용 분야

ZSK540 선형 가이드 드릴링 태핑 센터 개방형은 Yueli가 서비스하는 여러 산업 분야의 금속 절단 작업에 적합합니다.

· 재료: 구리, 알루미늄, 아연 합금, 강철.

· 위생용품 – 배관 부품 및 부속품.

· 화재 방지 밸브 – 밸브 본체 및 구성 요소.

· 하드웨어 – 도어 제어 하드웨어, 전기 하드웨어.

· 자동차 부품 – 엔진 부품, 오토바이 액세서리.

· 항공우주 – 정밀 부품.

· 기계 제조 – 일반 기계 부품.

자주 묻는 질문

이 모델과 동봉된 버전의 차이점은 무엇입니까?

이 모델에는 판금 인클로저가 없습니다. 오픈형 구성입니다.

스핀들 테이퍼와 최대 드릴링 용량은 얼마입니까?

BT40 스핀들 테이퍼. 최대 드릴링 직경은 50mm입니다. 최대 태핑 직경은 50mm입니다.

X축과 Y축 이동이란 무엇입니까?

X축 이동 거리는 400mm입니다. Y축 이동 거리는 280mm입니다.

리니어 가이드와 볼스크류는 어떤 브랜드인가요?

Hiwin 선형 가이드 및 볼 나사. 대만 Syntec CNC 시스템. 한국 수입 공압 부품.

이 기계는 어떤 산업에 적합합니까?

위생 도자기, 방화 밸브, 하드웨어, 전기 하드웨어, 항공 우주, 기계 제조, 자동차 부품.
