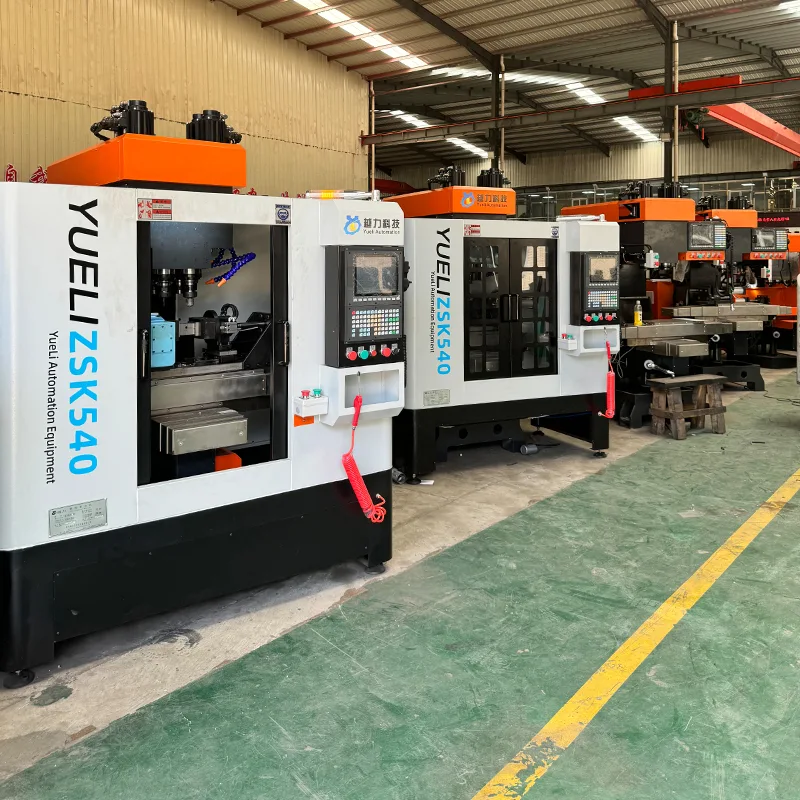

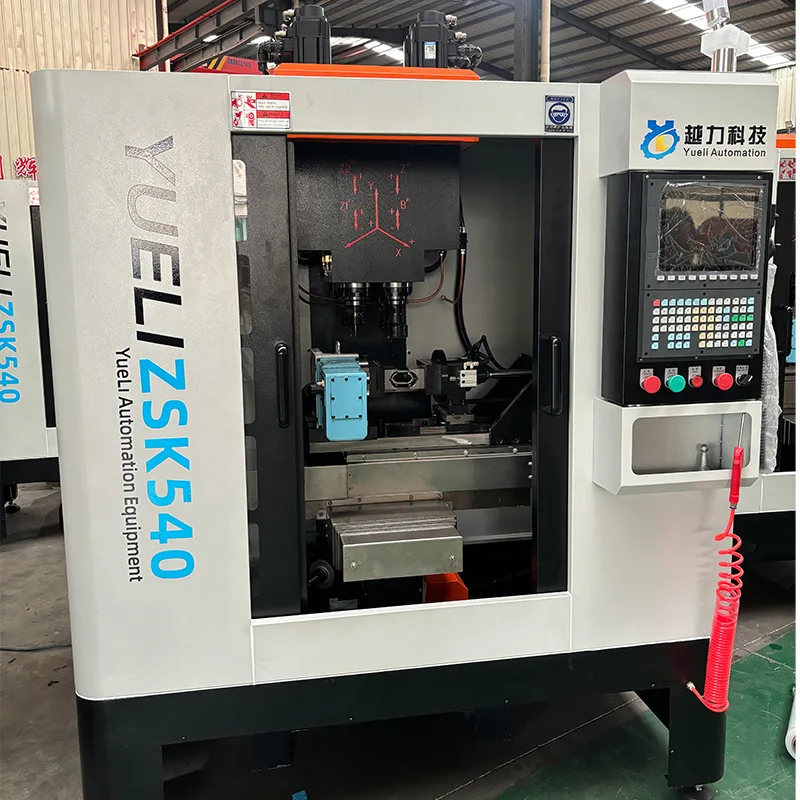

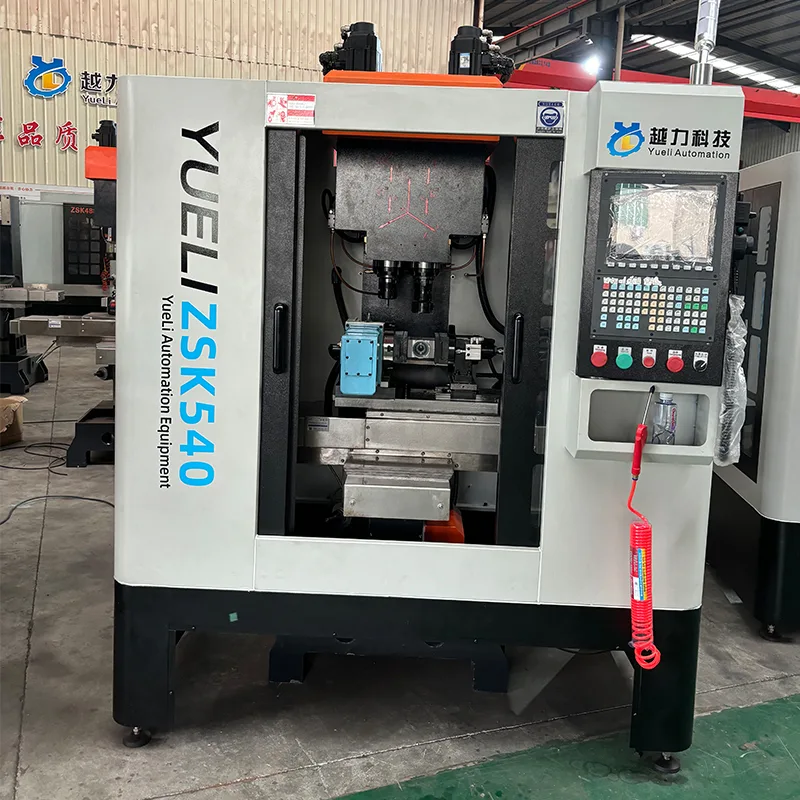

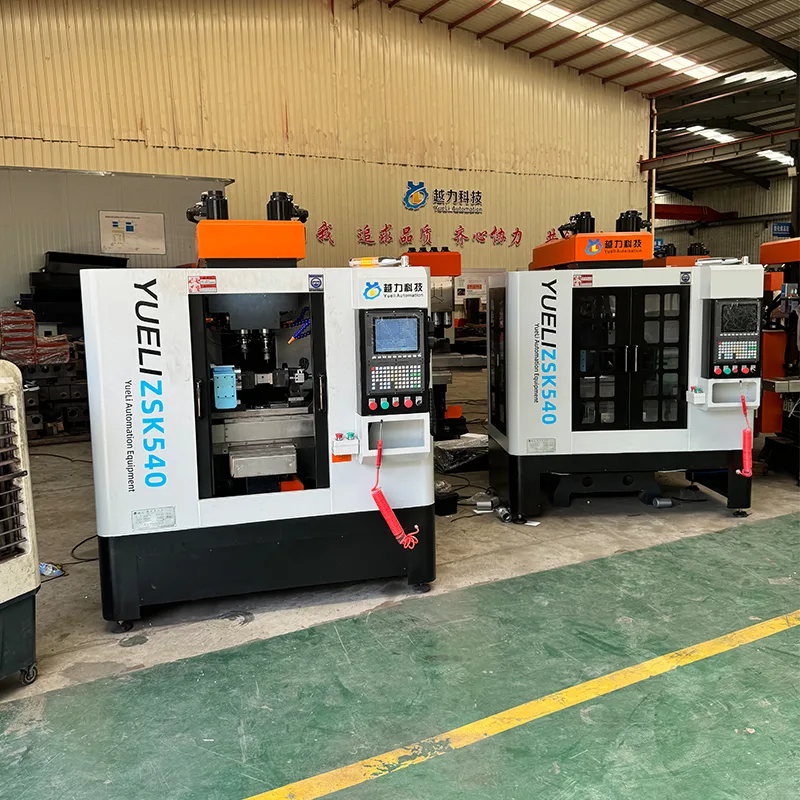

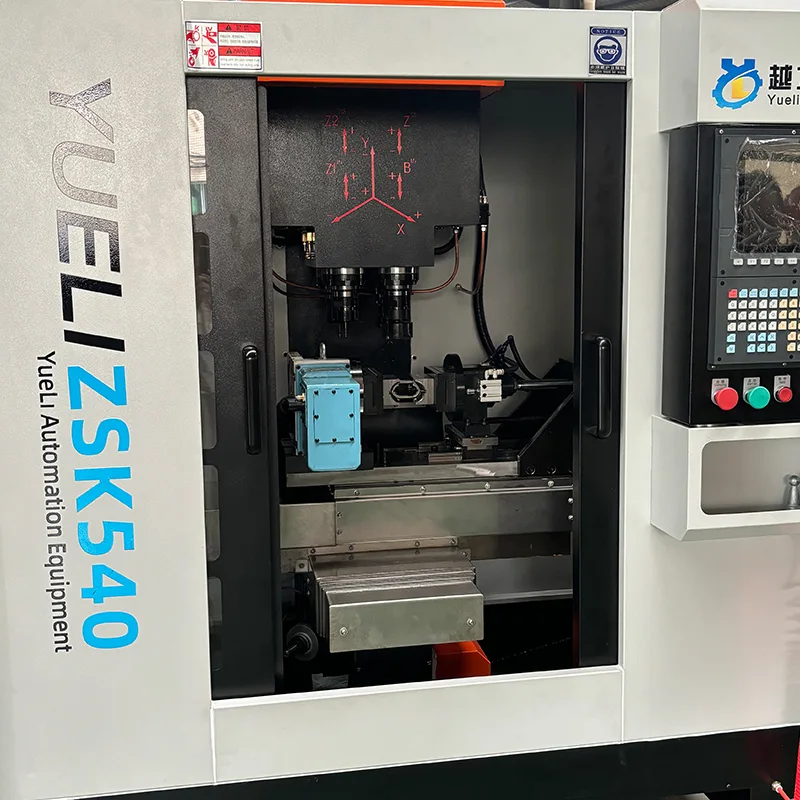

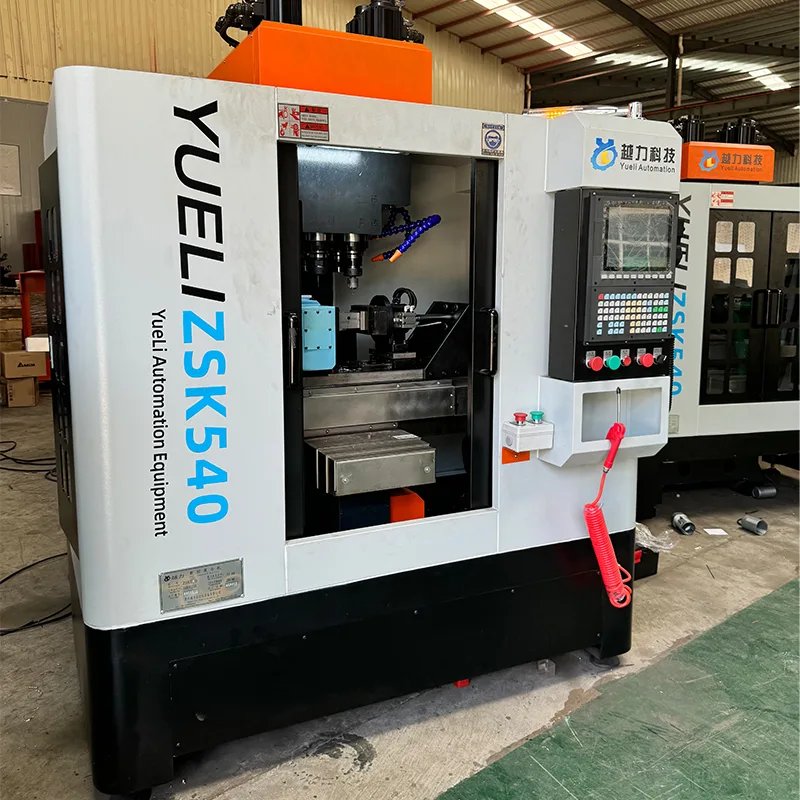

수직형 4축 드릴링 태핑센터

Yueli ZSK540-A 수직 4축 드릴링 태핑 센터. 터치 스크린을 갖춘 대만 Syntec 버스 CNC 시스템. 인간-기계 인터페이스. 사용자 친화적인 대화. 직관적인 프로그래밍. 간단한 조작. 빨리 배울 수 있습니다. 4축 CNC 기능: 4개 축 모두 드릴, 탭, 밀링이 가능합니다. 하이윈 볼스크류 피드. 5.5KW 서보 스핀들 모터. 리지드 태핑. 내장형 주파수 변환기. 무단계 속도 조절. 가공 정밀도를 보장합니다. 네 번째 축을 갖추고 있습니다. 다양한 평면에서 드릴링, 태핑, 밀링 및 슬로팅을 완료합니다. 한국 수입 공압 부품. Hiwin 롤러 선형 가이드 및 롤러 볼 나사가 포함된 작업대 및 중간 브래킷. 중절삭을 지원합니다. 디지털 포지셔닝. 높은 반복 위치 정확도. 빠른 도구 설정. 편리한 작동. 한 명의 작업자가 여러 대의 기계를 실행할 수 있습니다. 인건비를 낮추고 노동 강도를 줄입니다. 전체 인클로저. 작업장을 깨끗하게 유지합니다.

핵심 장점

ZSK540-A 수직 4축 드릴링 탭핑 센터는 안정적인 성능과 효율적인 작동을 보장하기 위해 다음과 같은 주요 기능을 통합합니다.

· 터치 스크린을 갖춘 대만 Syntec 버스 CNC 시스템. 사용자 친화적인 인간-기계 인터페이스. 직관적인 프로그래밍. 간단한 조작. 빨리 배울 수 있습니다.

· 4축 CNC 기능: 4개 축 모두 드릴, 탭, 밀링이 가능합니다. 하이윈 볼스크류 피드. 5.5KW 서보 스핀들 모터. 리지드 태핑. 내장형 주파수 변환기. 무단계 속도 조절. 가공 정밀도를 보장합니다.

· 4번째 축을 갖추고 있습니다. 다양한 평면에서 드릴링, 태핑, 밀링 및 슬로팅을 완료합니다.

· 한국 수입 공압 부품.

· Hiwin 롤러 선형 가이드와 롤러 볼 스크류가 포함된 작업대 및 중간 브래킷. 중절삭을 지원합니다.

· 디지털 포지셔닝. 높은 반복 위치 정확도. 빠른 도구 설정.

· 편리한 조작. 한 명의 작업자가 여러 대의 기계를 실행할 수 있습니다. 인건비와 노동 강도를 줄입니다.

· 전체 인클로저. 작업장을 깨끗하게 유지합니다.

기술 사양

다음 기술 매개변수는 ZSK540-A 수직 4축 드릴링 탭핑 센터에 적용됩니다.

주요 구성 목록

다음 구성 요소는 ZSK540-A 수직 4축 드릴링 탭핑 센터의 표준입니다.

4축 사양

기계에는 네 번째 축이 장착되어 있습니다. 다음 매개변수는 네 번째 축 단위에 적용됩니다.

제조 및 품질 관리 프로세스

Yueli는 기계 품질을 보장하기 위해 구조화된 제조 프로세스를 따릅니다.

· 6개월 이상 고온시효 처리를 거쳐 가공한 주철입니다.

· 정밀 조립 공정: 리니어 가이드 조립, 볼스크류 조립, 베어링 조립.

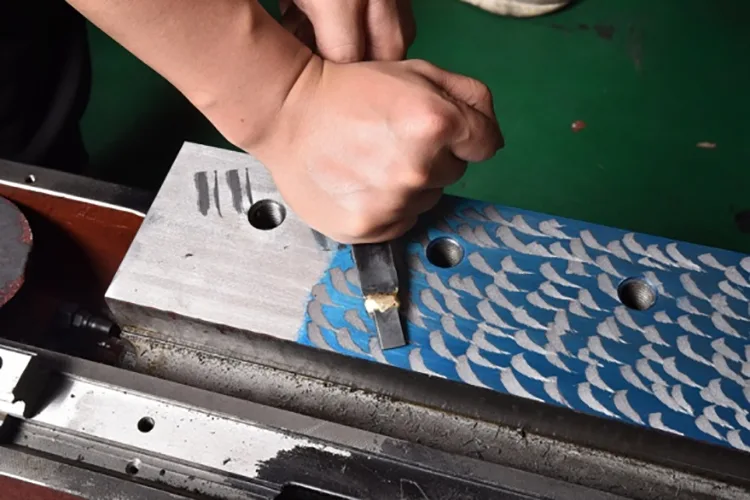

· 전문적인 긁기 공정: 모터 베이스 긁기, 스핀들 끝 긁기, 컬럼 장착 표면 긁기.

· 완전히 추적 가능한 품질 관리 시스템을 갖춘 과학적인 생산.

품질검사기준

Yueli는 모든 기계에 대해 포괄적인 품질 검사를 수행합니다.

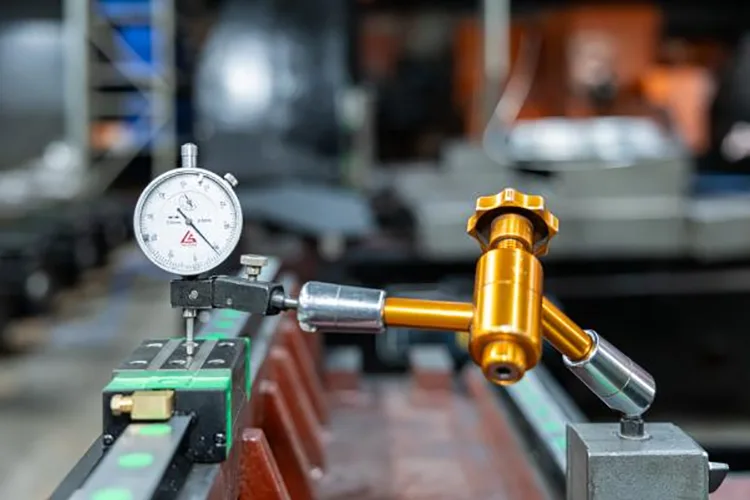

· 피치 오류 감지: X 및 Y 방향의 직진성을 동시에 감지합니다.

· 모든 부품의 가공 및 조립 정밀도를 검증합니다.

· 실제 위치 정확도와 반복 위치 정확도를 측정합니다.

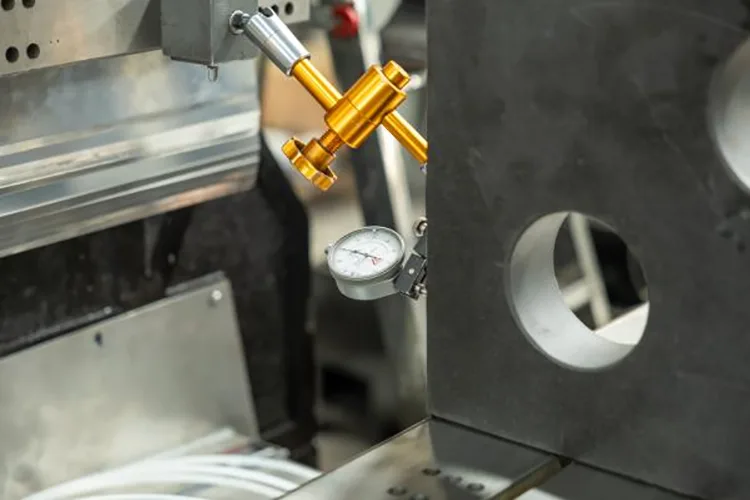

· 작업대에 대한 스핀들 수직도: 0.01mm 이내.

· 테이블 직각도에 대한 Z축 가이드웨이: 0.01mm 이내.

· X-Y 축 가이드웨이 직각도: 0.005mm 이내.

응용 분야

ZSK540-A 수직 4축 드릴링 탭핑 센터는 다양한 금속 절단 작업에 적합합니다.

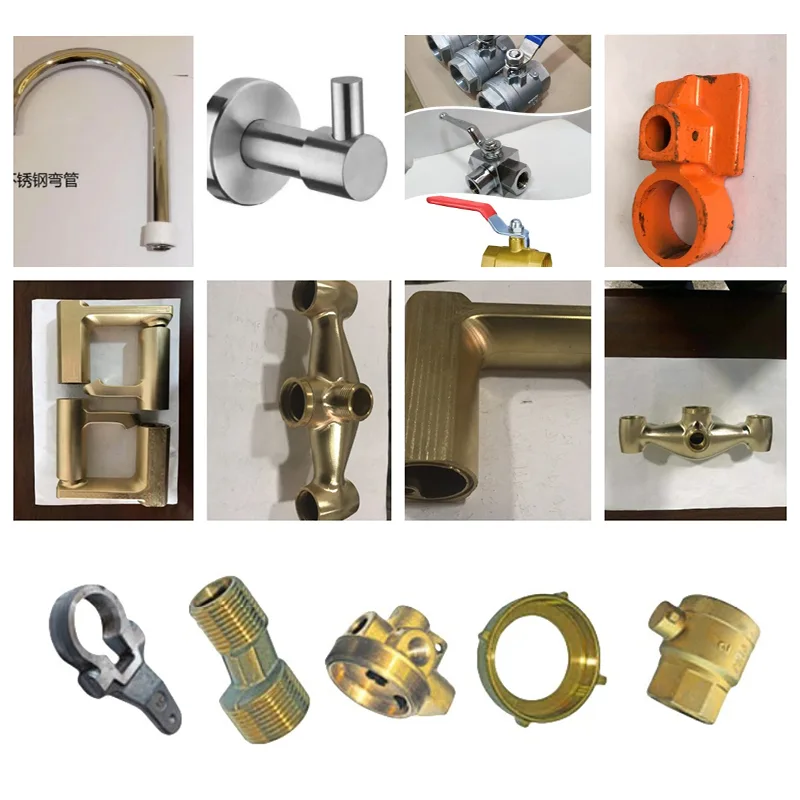

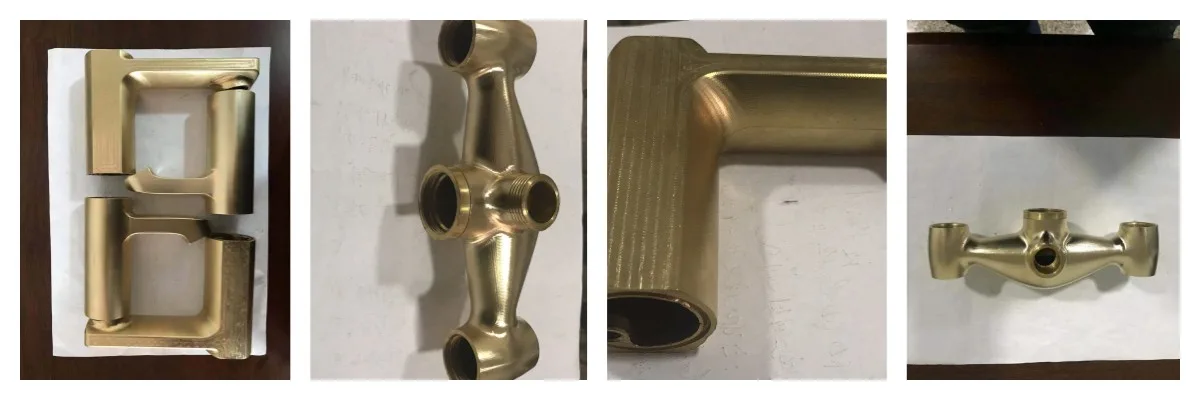

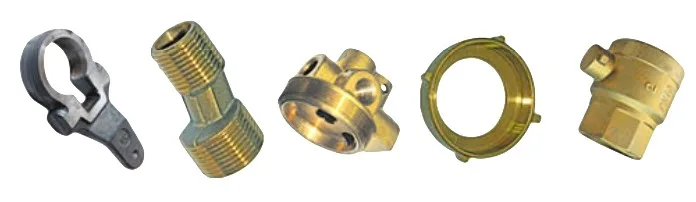

· 재료: 구리, 알루미늄, 아연 합금, 강철.

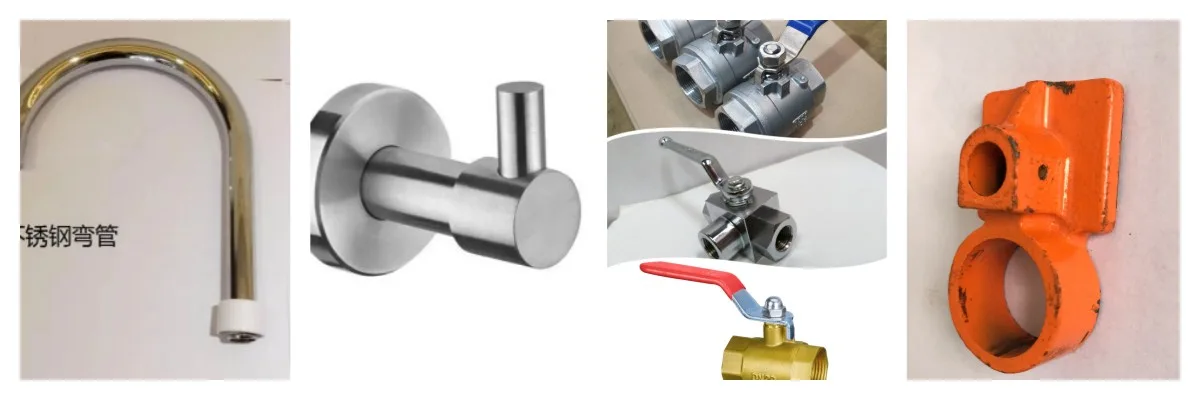

· 위생 도자기, 방화 밸브, 도어 제어 하드웨어.

· 가전제품 하드웨어, 수량계, 자동차 부품.

· 항공우주 부품.

Quanzhou Yueli Automation Equipment Co., Ltd. 소개

Quanzhou Yueli Automation Equipment Co., Ltd.는 2013년에 설립되었습니다. 이 회사는 중국 복건성 Nan'an에 위치하고 있습니다. 드릴링탭핑복합기계, 드릴링탭핑센터, 드릴링탭핑밀링가공센터를 중심으로 하는 민간생산기업입니다.

· 2013년에 설립되었으며 Fujian성 Nan'an에 위치하고 있습니다.

· 핵심 제품: 드릴링 태핑 복합 기계, 드릴링 태핑 센터, 드릴링 태핑 밀링 프로세스 센터.

· 용도: 위생 도기, 방화 밸브, 도어 제어 하드웨어, 자동차 부품, 항공우주, 기계 제조.

· 조립 제조부터 R&D, 생산, 판매, 서비스 통합까지 발전했습니다.

· CNC 갠트리 레일 그라인더 기계, 보링 밀, 밀링, 굴착, 연마 복합 기계 및 기타 테스트 장비를 소유하고 있습니다.

· 판매 네트워크는 중국 내 20개 이상의 지역을 포괄하며 30개 이상의 국가로 수출됩니다.

자주 묻는 질문

스핀들 테이퍼와 최대 드릴링 직경은 얼마입니까?

BT40 스핀들 테이퍼. 최대 드릴링 직경은 50mm입니다. 최대 태핑 직경은 50mm입니다.

스핀들 속도와 모터 출력은 얼마입니까?

스핀들 속도 범위는 0-3000 r/min입니다. 스핀들 모터 출력은 5.5KW입니다.

4축 인덱싱 및 반복정도는 무엇인가요?

인덱싱 정확도는 20초입니다. 반복 정확도는 4초입니다.

CNC 시스템, 가이드, 볼스크류의 브랜드는 무엇입니까?

대만 Syntec CNC 시스템. Hiwin 선형 가이드 및 볼 나사. 한국 수입 공압 부품.

이 기계는 어떤 재료와 산업에 적합합니까?

구리, 알루미늄, 아연 합금, 강철. 위생 도자기, 방화 밸브, 도어 제어 하드웨어, 가전 하드웨어, 수량계, 자동차 부품, 항공 우주.
