4 스테이션 복합 기계

중국산 고품질 4 스테이션 복합 기계. YueLi는 중국의 Four Station Composite Machine 제조업체 및 공급업체입니다.

문의 보내기

제품 설명

CNC 이중 스핀들 드릴링 태핑 복합 기계

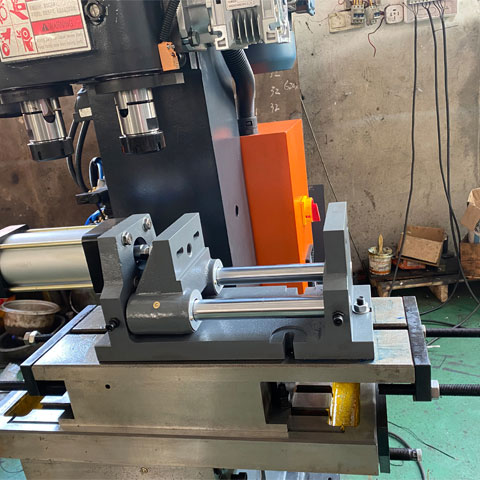

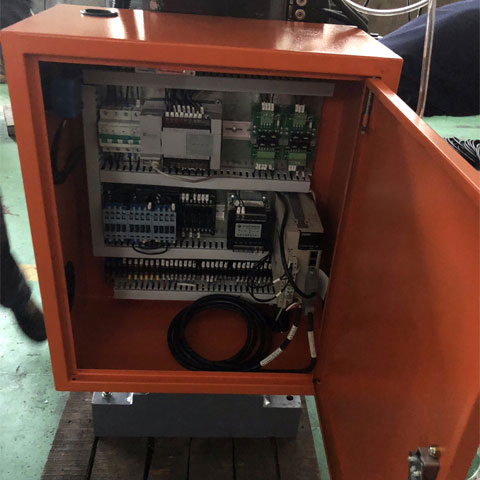

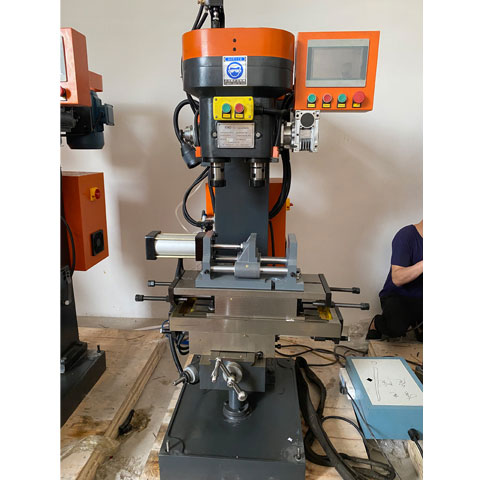

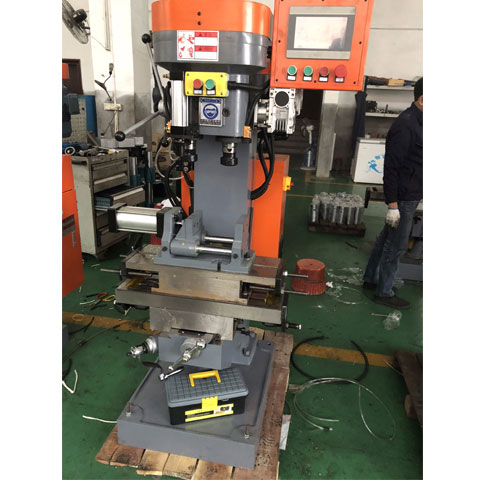

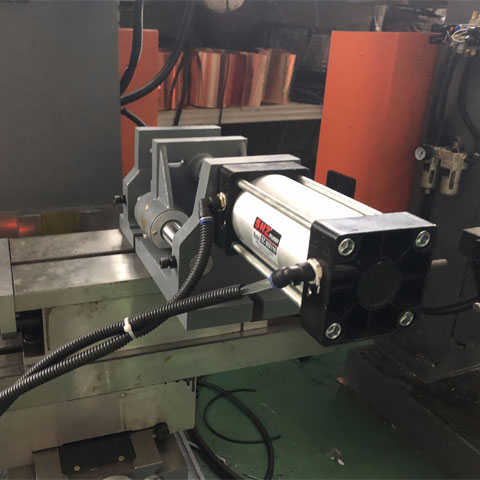

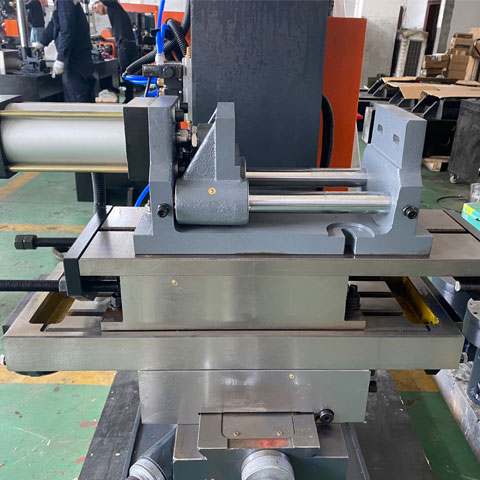

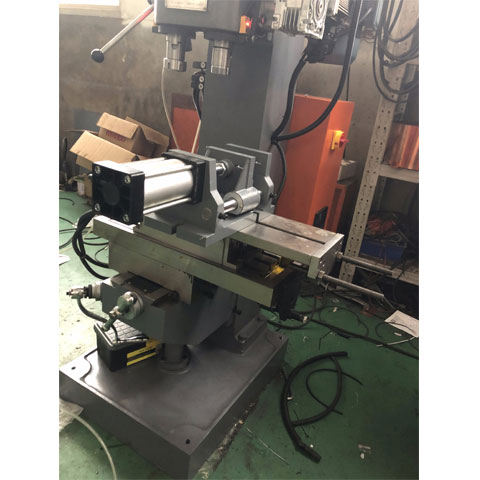

장비 설명 및 사진

중국에서 만든 저렴한 가격의 뜨거운 판매 품질 SFour 역 복합 기계. YueLi는 중국의 Four Station Composite Machine 제조업체 및 공급업체입니다.

클램핑, 두 개의 구멍을 동시에 처리, 최대 처리 구멍 거리 170mm(예: 210mm 처리는 사용자 정의 필요), 프로세스 흐름: 첫 번째 구멍 드릴 - 테이블 실린더를 왼쪽으로 이동 - 두 번째 구멍 드릴 - 슬라이드 실린더를 왼쪽으로 이동 - 슬라이드 실린더를 오른쪽으로 이동 - 두 번째 톱니 탭 - 테이블 실린더를 드릴 샤프트로 이동(다시 제자리) - 클램프 - 다시 사이클.

기술적인 매개변수

아니요.	상품명	명세서	주목
1	X축 최대 스트로크(공압식)	160
2	Y축 최대 스트로크(수동)	120
4	드릴링 스핀들의 최대 스트로크	110
5	태핑 스핀들의 최대 스트로크	100
6	스핀들 간격	150
8	스핀들 끝면과 작업대 사이의 간격	260/580
11	스핀들 테이퍼 # 스핀들 테이퍼	NT30（7:24/30#）
12	최대 드릴링 직경	F32
15	최대 태핑 직경	F32
16	Z1 샤프트 속도(드릴링)	0-1420
17	Z2 축속도(태핑)	0-1420
18	스핀들 모터 동력	3kW/4P
22	외부 크기: 길이×폭×높이	1200×610×1500MM
23	기계 순중량	700KG
